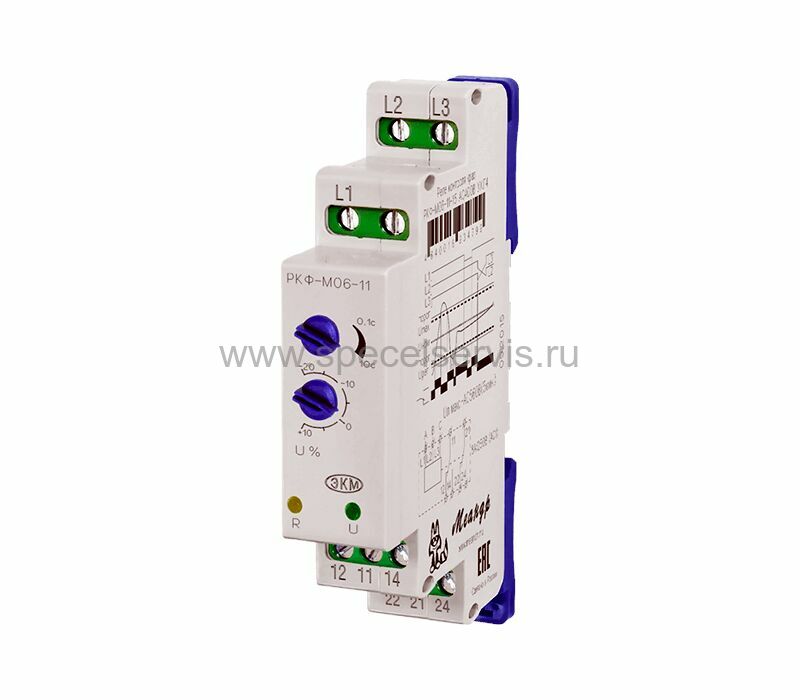

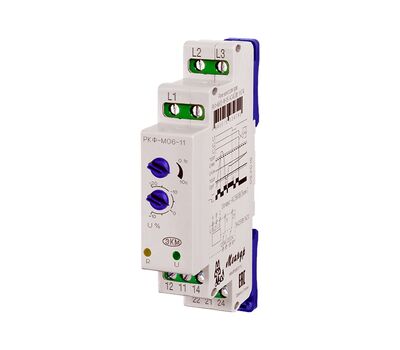

РКФ-М06-11-22 AС500В УХЛ4
Наведите на картинку для увеличения
РКФ-М06-11-22 AС500В УХЛ4 – Описание
Особенности:
- Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
- Фиксированный порог на превышение напряжения 1,3 Uном
- Регулируемый нижний порог отключения (0,8 ...1,1) Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1...10 с
Назначение:
Реле контроля фаз РКФ-М06-11-22 - предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.
ВНИМАНИЕ! Не рекомендуется применять в схемах АВР!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
Конструкция:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.
Подключение и работа реле:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз. При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты реле 11-12 и 21-22 размыкаются, контакты реле 11-14 и 21-24 замыкаются) и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3 Uном - реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.
РКФ-М06-11-22 AС500В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50Гц: 500 В;
- Минимальное допустимое линейное напряжение: 250 В;
- Максимальное допустимое линейное напряжение: 700 В;
- Пределы регулирования нижнего порога срабатывания: (0,8...1,1) В Uном;
- Погрешность отсчёта порога срабатывания: 0,05 В Uном;
- Погрешность установки порога срабатывания: ±5% Uном;
- Гистерезис напряжения порога срабатывания: 0,02 В Uном;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле при:
- снижении напряжения ниже 0,8...1,1 Uном: 0,1-10 сек;
- обрыве одной фазы: 0,1-10 сек;
- обрыве двух или трёх фаз: 0,1 сек;
- обратном порядке чередования фаз: 0,1 сек;
- «слипании» фаз: 0,1-10 сек;
- превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
- Погрешность времени срабатывания, не более: ±10%;
- Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА/240 Вт;
- Максимальное коммутируемое напряжение: 400 В (АС1/2А);
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
- Механическая износостойкость, не менее: 10х106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур (по исполнениям): -25...+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Высота над уровнем моря: 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 22х93х62 мм;
- Масса, не более: 0,095 кг.
