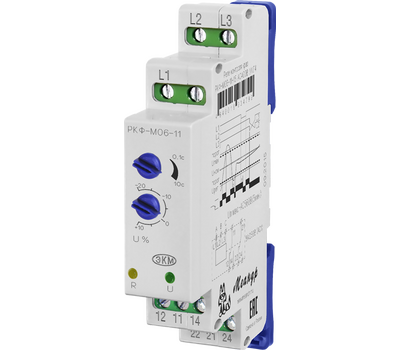

РКФ-М06-11-22 AС690В УХЛ4
Наведите на картинку для увеличения
РКФ-М06-11-22 AС690В УХЛ4 – Описание
Реле контроля высоковольтных сетей (в корпусе 22 мм)
- Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
- Фиксированный порог срабатывания при превышении напряжения 1,3Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
Параметр/Наименование | ЕЛ-11М-22 | ЕЛ-12М-22 | ЕЛ-13М-22 | РКФ-М06-11-22 | РКФ-М06-12-22 | РКФ-М06-13-22 | РКФ-М07-1-22 |
Фиксированный порог срабатывания на снижение напряжения 0,8Uном | + | ||||||
Срабатывание при асимметрии фаз | >30% | >25%±2% | >25±2% | 5%...25% | 5%...25% | 5%...25% | |
Порог срабатывания на снижение напряжения | 0,8Uном, В | ||||||
| Минимальное синфазное напряжение включения | 0,85Uном, В | 0,85Uном, В | |||||
Минимальное синфазное напряжение отключения | 0,5Uном, В | ||||||
Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов | + | + | |||||
Регулируемый нижний порог отключения (0,8...1,1)Uном | + | ||||||
| Регулировка порогов «окном» от 5% до 25% от Uном | + | ||||||
| Питание реле осуществляется от контролируемой сети | + | ||||||
| Гистерезис напряжения порога срабатывания | 0,05Uном, % | 0,02Uном,% | 0,025Uном,% | 0,025Uном,% | 0,05Uном,% | ||
Контроль напряжения рекуперации до 95% | + | ||||||
| Погрешность отсчёта установленного значения асимметрии линейных напряжений | 0,05Uном, В | 0,05Uном, В | 0,05Uном, В | ||||
| Погрешность установки значения асимметрии линейных напряжений | ±5%Uном, В | ±5%Uном, В | ±5%Uном, В | ||||
| Питание реле осуществляется от контролируемой сети | + | ||||||
Регулируемая задержка срабатывания | 0,1-10с | 0,1-10с | |||||
Фиксированная задержка срабатывания | 0,15с | ||||||
Время выключения встроенного реле при снижении напряжения ниже 0,8Uном ± 5% | 0,1-10с | ||||||
Время выключения встроенного реле при синфазном снижении напряжения ниже 0,5 Uном | 0,15с | ||||||
| Время выключения встроенного реле при снижении напряжения ниже (0,8...1,1)Uном | 0,1-10с | ||||||
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.
ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.
На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.

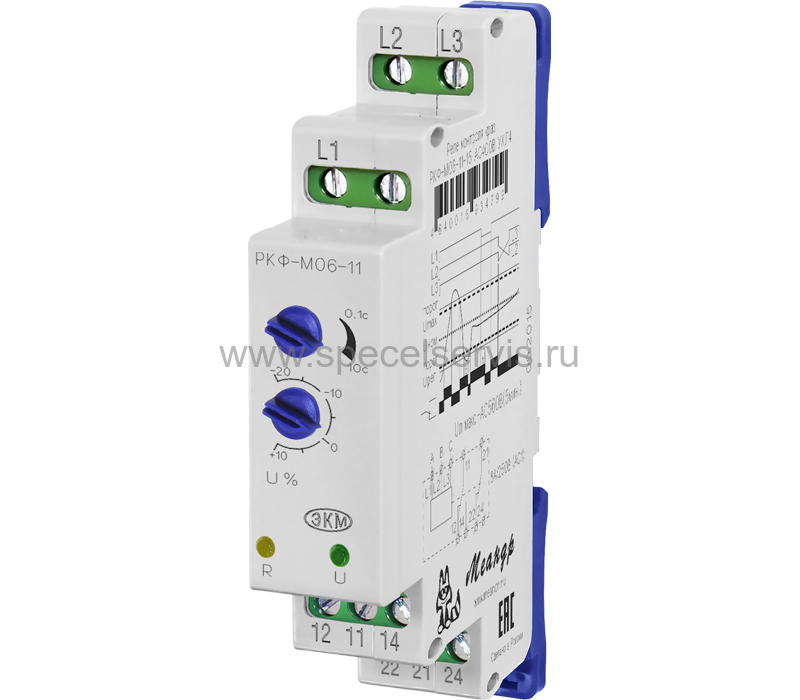

На лицевой панели РКФ-М06-11-22 расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.
На лицевой панели РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.
ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
Параметр | Ед.изм. | ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 | ЕЛ-13М-22 | |
| Номинальное напряжение Uном 50Гц, по исполнениям | В | 500, 690, 715 | ||
| Минимальное допустимое линейное напряжение, по исполнениям | В | 250, 350, 360 | ||
| Максимальное допустимое линейное напряжение, по исполнениям | В | 700, 950, 980 | ||
| Потребляемая мощность, не более | ВА | 2 | ||
Время выключения встроенного реле при: | ||||
Обрыве одной фазы | с | 0,1-10 | 0,15 | |
Обрыве двух или трёх фаз | с | 0,1 | 0,15 | |
| Асимметрии линейных напряжений | с | 0,1-10 | 0,15 | |
Обратном порядке чередования фаз | с | 0,1 | 0,15 | |
«Слипании» фаз | с | 0,1-10 | 0,15 | |
Превышении напряжения выше 1,3Uном ± 5%Uном | с | 0,1 | 0,15 | |
| Порог срабатывания на превышение напряжения | В | 1,3Uном | ||
Минимальное синфазное напряжение включения | В | 0,85Uном | ||
Погрешность времени срабатывания, не более | % | ± 10 | ||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | ||
Количество и тип контактов | 2 переключающие группы | |||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) | ||
Механическая износостойкость, не менее | циклов | 10х106 | ||
Электрическая износостойкость, не менее | циклов | 100000 | ||
Диапазон рабочих температур (по исполнениям) | 0C | -25...+55 (УХЛ4) -40…+55 (УХЛ2) | -40…+55 (УХЛ2) | |
Температура хранения | 0C | -40...+70 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
Относительная влажность воздуха | % | до 80 (при 250C) | ||
Высота над уровнем моря | м | 2000 | ||
Рабочее положение в пространстве | произвольное | |||
Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 22х93х62 | ||
| Масса | кг | 0,095 | ||
