РКФ-М06-12-15 AC230В УХЛ2 – Описание
Реле контроля фаз РКФ-М06-12-15
для двигателей
- Регулируемый порог контроля асимметрии фаз 5%...25%
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1...10с
- Контроль напряжения рекуперации до 95%
- Не требует дополнительного напряжения питания
| Параметр/Наименование | РКФ-М06-11-15 обще- промышленное |
РКФ-М06-12-15 для электродвигателей |
РКФ-М06-13-15 для крановых электродвигателей |
| Контроль обрыва фазы | + | + | + |
| Контроль "слипания" фаз | + | + | + |
| Контроль чередования фаз | + | + | + |
| Контроль асимметрии фаз | >30% | 5...25% (регулируемый) | |
| Контроль повышения напряжения | 1,3 Uном | 1,3 Uном | 1,3 Uном |
| Контроль снижения напряжения | 0,8...1,1Uном (регулируемый) | Синфазном снижении напряжения ниже – 0,5Uном | |
| Задержка срабатывания, с | 0,1-10 | 0,15 | |
НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз РКФ-М06-12-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.
КОНСТРУКЦИЯ РЕЛЕ

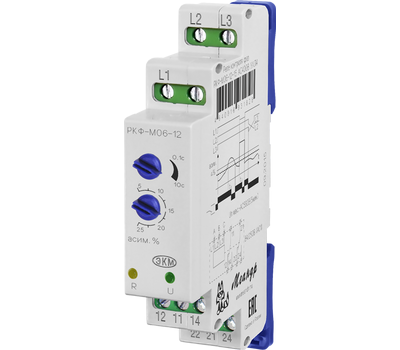

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, поворотный переключатель асимметрии (разбаланса) фаз, зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12, 21-22-размыкаются, контакты 11-14, 21-24-замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму реле включается без задержки, установленной пользователем.
ПОДКЛЮЧЕНИЕ Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12-14 подключаются к схеме управления нагрузкой.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 | |||||
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | AC100В | AC230В | AC400В | AC415В | |
| Номинальное напряжение Uном 50Гц | В | 100 | 230 | 400 | 415 | |
| Минимальное допустимое линейное напряжение | В | 50 | 120 | 200 | 208 | |
| Максимальное допустимое линейное напряжение | В | 150 | 340 | 540 | 560 | |
| Потребляемая мощность, не более | ВА | 2 | ||||
| Пределы регулирования асимметрии линейных напряжений | В | 5...25Uном +/-2% | ||||
| Погрешность отсчета установленного значения асимметрии линейных напряжений | В | 0,05Uном | ||||
| Погрешность установки значения асимметрии линейных напряжений | % | ±5Uном | ||||
| Задержка времени срабатывания выключения реле в различных аварийных ситуациях: | ||||||
| асимметрия линейных напряжений 5...25Uном ±2% | с | 0,1-10 | ||||
| обрыв одной фазы | c | 0,1-10 | ||||
| обрыв двух или трех фаз | c | 0,1 | ||||
| синфазное снижение напряжения ниже 0,5Uном | c | 0,1 | ||||
| обратный порядок чередования фаз | c | 0,1 | ||||
| "слипание" фаз | c | 0,1-10 | ||||
| превышении напряжения выше 1,3Uном ±5% | c | 0,1 | ||||
| Минимальное синфазное напряжение для включения реле от Uном | 0,85 | |||||
| Синфазное снижение напряжения ниже от Uном | 0,5 | |||||
| Гистерезис напряжения порога срабатывания от Uном | 0,025 | |||||
| Погрешность времени срабатывания, не более | % | ±10 | ||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | ||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | ||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | ||||
| Количество и тип выходных контактов | 2 переключающие группы | |||||
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |||||
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
||||
| Температура хранения | 0С | -40…+70 | ||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||||
| Габаритные размеры | мм | 18х93х62 | ||||
| Относительная влажность воздуха | % | до 80 (при 25 0С) | ||||
| Высота над уровнем моря | м | 2000 | ||||
| Рабочее положение в пространстве | произвольное | |||||
| Режим работы | круглосуточный | |||||
| Масса | кг | 0,07 | ||||
