РКФ-М06-12-22 AC690В УХЛ2 – Описание
Особенности:
- Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемый порог контроля асимметрии фаз 5% ... 25%
- Контроль напряжения рекуперации до 95%
- Регулируемая задержка срабатывания 0,1 ... 10 с
Назначение:
Реле контроля фаз РКФ-М06-12-22 - предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Технические характеристики реле приведены в таблице.
ВНИМАНИЕ! Не рекомендуется применять в схемах АВР!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
Конструкция:

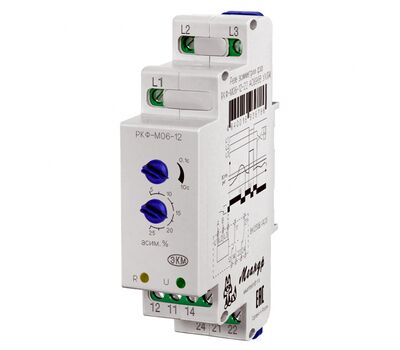

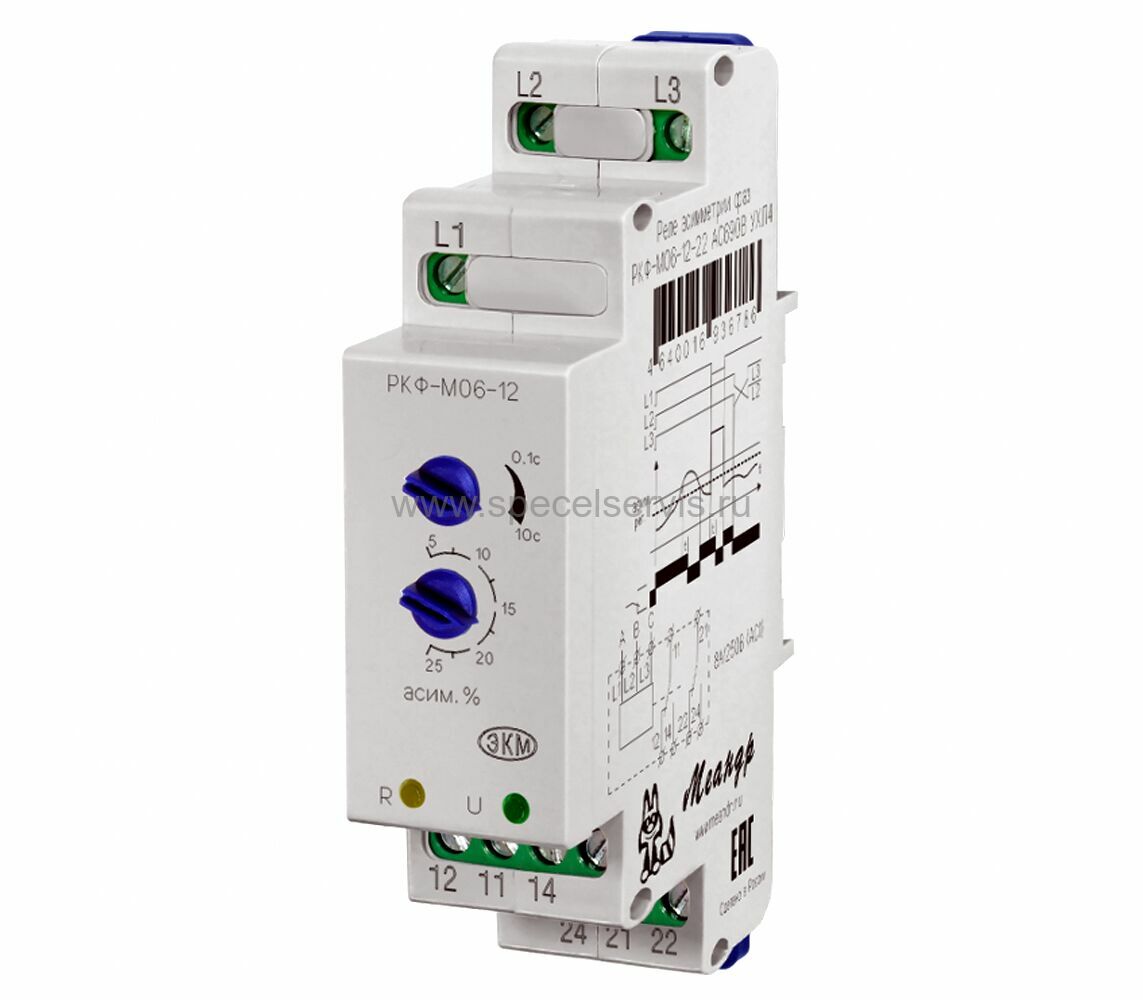

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
Работа реле:
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения, при «слипании» фаз или при обрыве одной фазы, реле выключается через установленное пользователем время t. При возвращении параметров в норму реле включается без задержки, установленной пользователем.

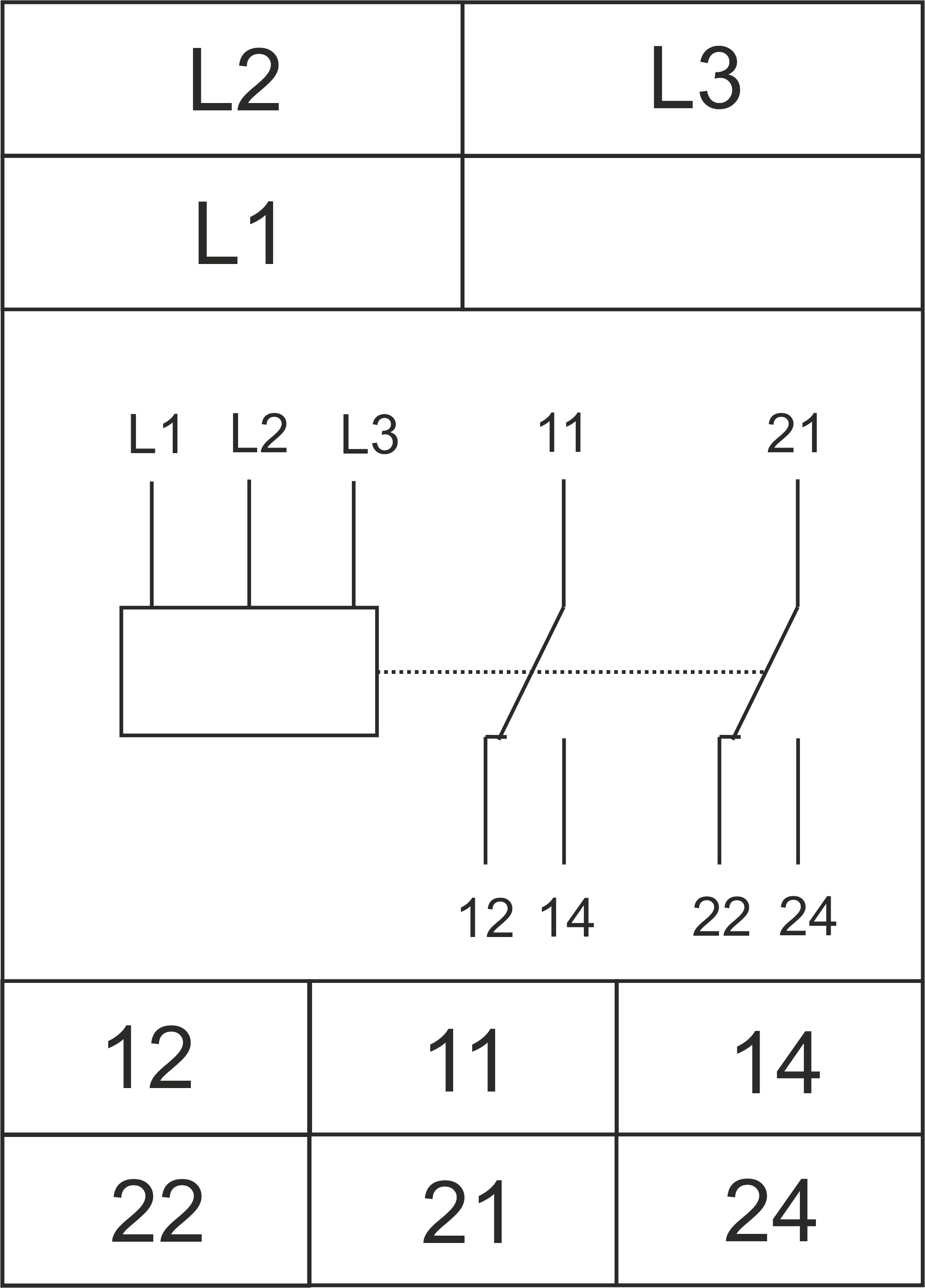

СХЕМА ПОДКЛЮЧЕНИЯ
РКФ-М06-12-22 AC690В УХЛ2 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50Гц: 690 В;
- Минимальное допустимое линейное напряжение: 350 В;
- Максимальное допустимое линейное напряжение: 950 В;
- Потребляемая мощность, не более: 2 ВА;
- Пределы регулирования асимметрии линейных напряжений: 5...25 В Uном ± 2%;
- Погрешность отсчѐта установленного значения асимметрии линейных напряжений: 0,05 В Uном;
- Погрешность установки значения асимметрии линейных напряжений: ± 5% В Uном;
- Время выключения встроенного реле при:
- асимметрия линейных напряжений 5...25 Uном ±2%: 0,1-10 сек;
- обрыв одной фазы: 0,1-10 сек;
- обрыв двух или трёх фаз: 0,1 сек;
- синфазное снижение напряжения ниже 0,5 Uном: 0,1 сек;
- обратный порядок чередования фаз: 0,1 сек;
- «слипание» фаз: 0,1-10 сек;
- превышение напряжения выше 1,3 Uном ± 5% Uном: 0,1 сек;
- Минимальное синфазное напряжение для включения реле от: 0,85 Uном;
- Синфазное снижение напряжения ниже от: 0,5 Uном;
- Гистерезис напряжения порога срабатывания от: 0,025 Uном;
- Погрешность времени срабатывания, не более: ±10%;
- Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30В (DC1): 2000 ВА/240 Вт;
- Максимальное коммутируемое напряжение: 400 В (АС1/2 А);
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
- Механическая износостойкость, не менее: 10х106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур (по исполнениям): -25…+55 (УХЛ4) °С, -40…+55(УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;

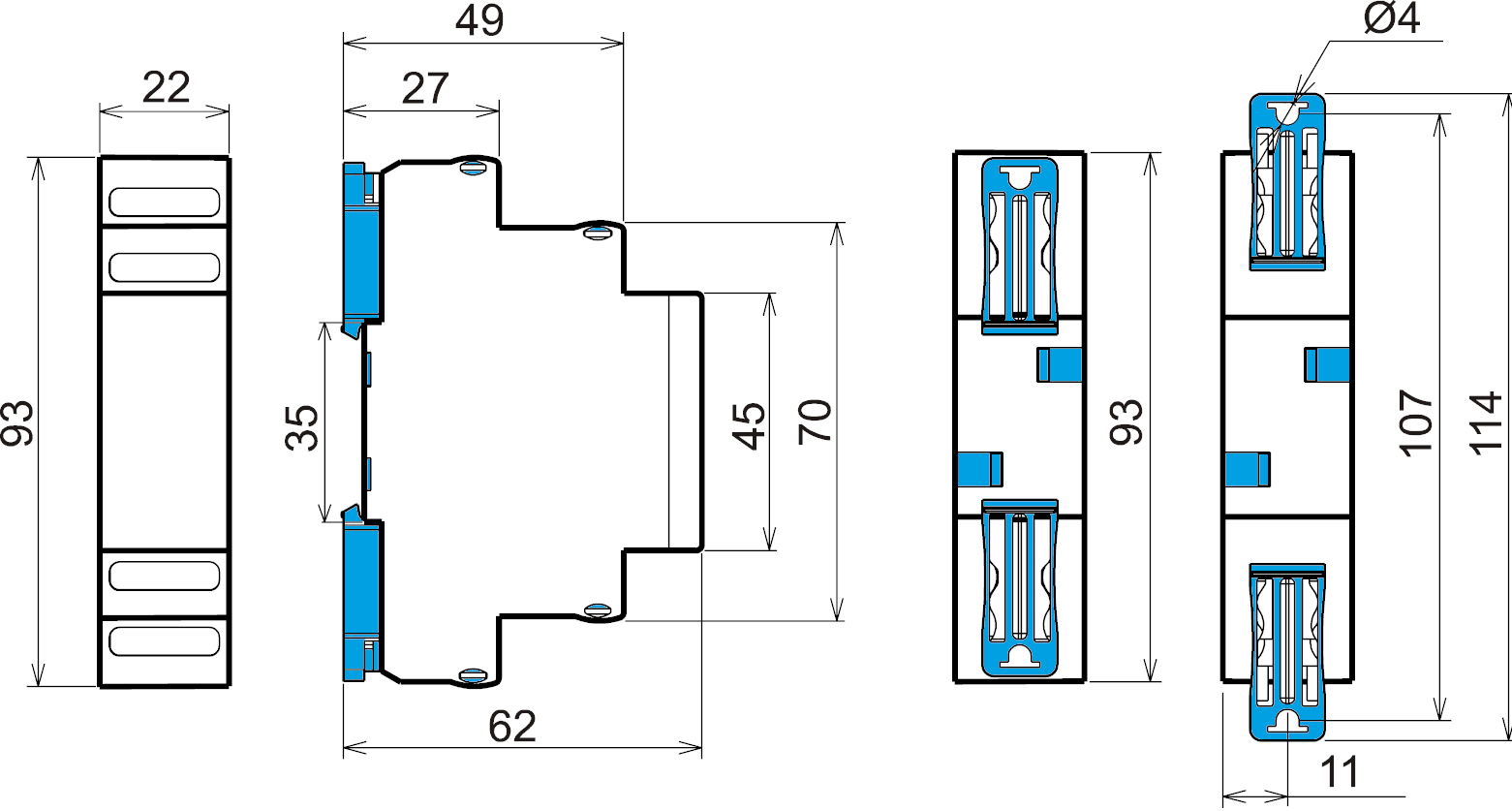

- Габаритные размеры: 22х93х62 мм;
- Масса: 0,095 кг.
