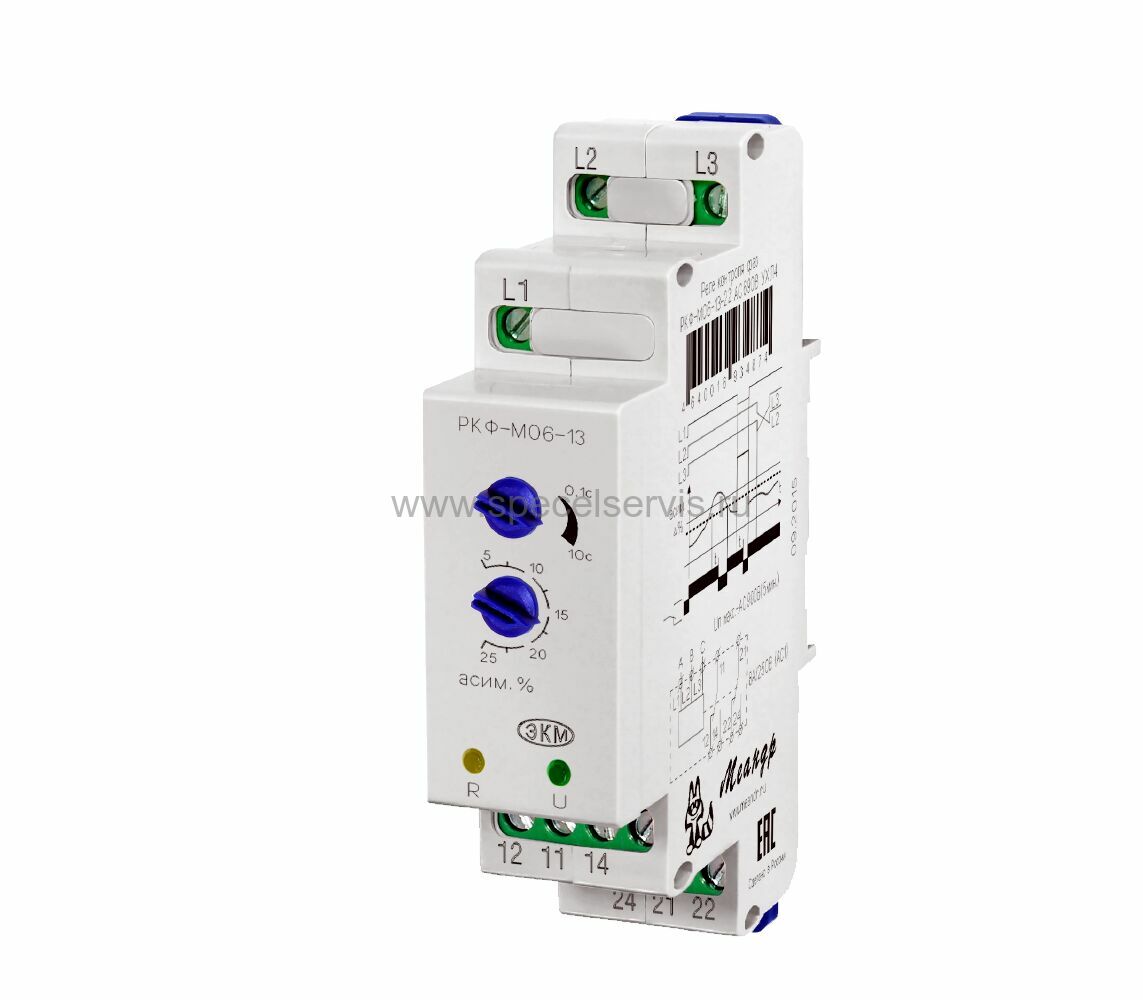

РКФ-М06-13-22 AC690В УХЛ4
Наведите на картинку для увеличения
РКФ-М06-13-22 AC690В УХЛ4 – Описание
Особенности:
- Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью 0,7 (0,5) кВ
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
- Контроль обрыва и "слипания" фаз
- Регулируемый порог контроля асимметрии фаз 5%...25%
- Регулируемая задержка срабатывания 0,1...10 с
Назначение:
Реле контроля фаз РКФ-М06-13-22 - предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Конструкция Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель асимметрии (разбаланса) фаз, зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле. Подключение и работа реле Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24 замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим. %», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.
Внимание! При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.

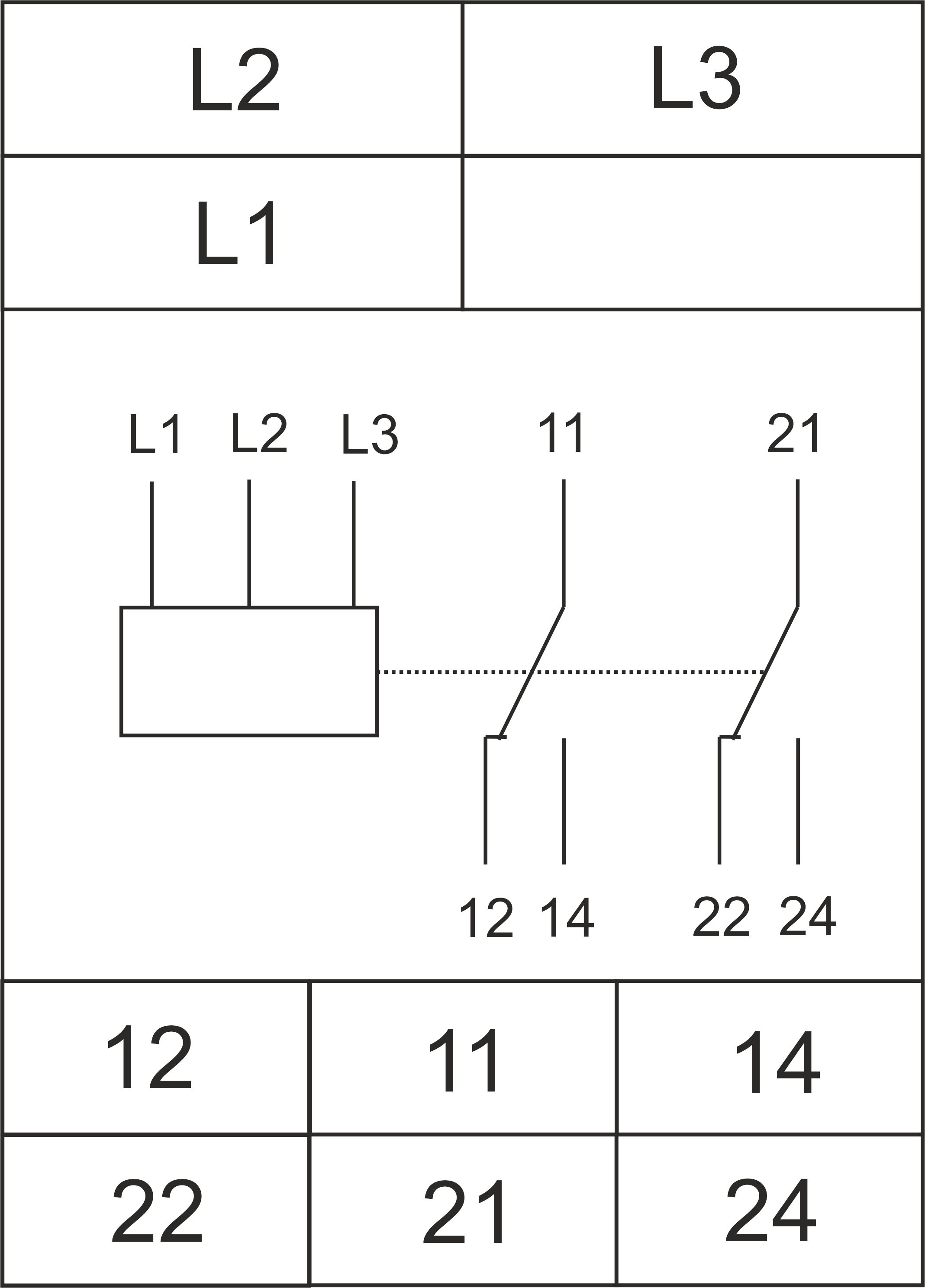

СХЕМА ПОДКЛЮЧЕНИЯ
РКФ-М06-13-22 AC690В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50Гц: 690 В;
- Минимальное допустимое линейное напряжение: 350 В;
- Максимальное допустимое линейное напряжение: 950 В;
- Пределы регулирования асимметрии линейных напряжений: 5...25% В Uном
- Погрешность отсчѐта установленного значения асимметрии линейных напряжений: 0,05 В Uном;
- Погрешность установки значения асимметрии линейных напряжений: ± 5% В Uном;
- Гистерезис напряжения порога срабатывания: 0,025 В Uном;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле при:
- синфазное снижение напряжения ниже 0,5 Uном: 0,1 сек;
- обрыве одной фазы: 0,1-10 сек;
- обрыве двух или трѐх фаз: 0,1 сек;
- асимметрии линейных напряжений 5...25%: 0,1-10 сек;
- «слипании» фаз: 0,1-10 сек;
- превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
- Погрешность времени срабатывания, не более: ±10%;
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА / 240 Вт;
- Максимальное коммутируемое напряжение: 400 В (АС1/2А);
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
- Механическая износостойкость, не менее 10х106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур: -25...+55 °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;

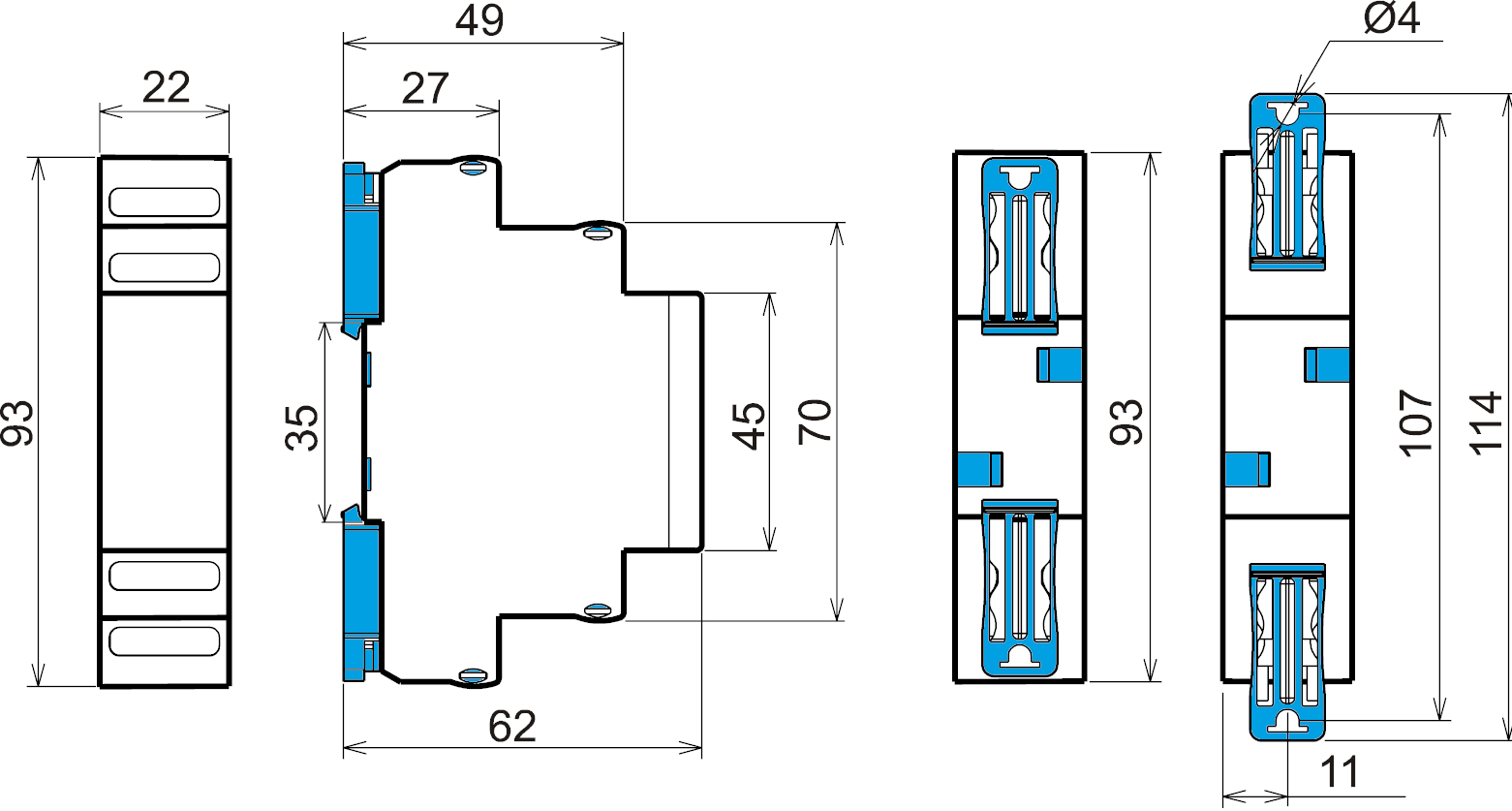

- Габаритные размеры: 22х93х62 мм;
- Масса: 0,095 кг.
