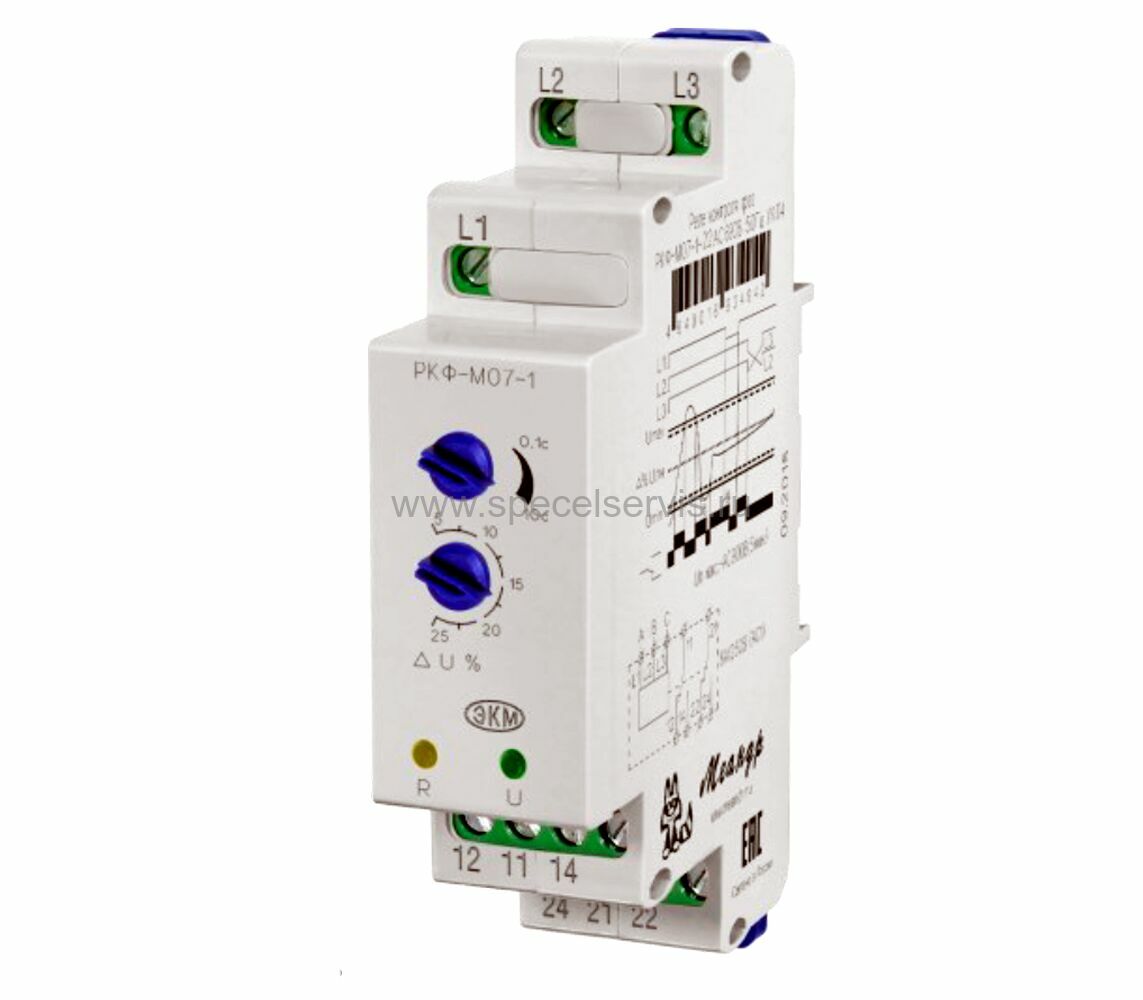

РКФ-М07-1-22 AC690В УХЛ4
Наведите на картинку для увеличения
РКФ-М07-1-22 AC690В УХЛ4 – Описание
Особенности:
- Регулировка порогов «окном» от 5% до 25% от Uном
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном без задержки
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания от 0,1 с до 10 с
- Питание реле осуществляется от контролируемой сети
Назначение:
Реле контроля фаз РКФ-М07-1-22 - предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.
Конструкция:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога синхронного снижения и превышение напряжения, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле «R».
Подключение и работа реле:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности - выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
СХЕМА ПОДКЛЮЧЕНИЯ
РКФ-М07-1-22 AC690В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50Гц: 690 В;
- Минимальное допустимое линейное напряжение: 350 В;
- Максимальное допустимое линейное напряжение: 950 В;
- Потребляемая мощность, не более: 2 ВА;
- Пределы синхронного регулирования порогов срабатывания: 5...25 % Uном;
- Погрешность порогов срабатывания: 2% Uном;
- Погрешность установки порогов срабатывания: 5% Uном;
- Гистерезис напряжения порога срабатывания: 5% (от Uном);
- Время выключения встроенного реле при:
- снижение или превышение установленных порогов Umin, Umax: 0,1-10 cек;
- обратный порядок чередования фаз: 0,1 сек;
- «слипании» фаз: 0,1-10 сек;
- обрыве двух или трѐх фаз: 0,1 сек;
- обрыв одной фазы: 0,1-10 сек;
- превышение напряжения 1,3 Uном: 0,1 сек;
- Минимальное напряжение для включения реле: 0,85 В Uном;
- Время срабатывания (пределы регулирования): от 0,1 до 10 сек;
- Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальное коммутируемое напряжение: 400 В (АС1/2 А);
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА / 240 Вт;
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
- Электрическая износостойкость, не менее: 100000 циклов;
- Механическая износостойкость, не менее: 10х106 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур (по исполнениям): -25...+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40...+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Режим работы: круглосуточный;
- Рабочее положение в пространстве: произвольное;
- Габаритные размеры: 22х93х62 мм;
- Масса, не более: 0,95 кг.
