РКФ-М08-1-15 AC400В УХЛ4 – Описание

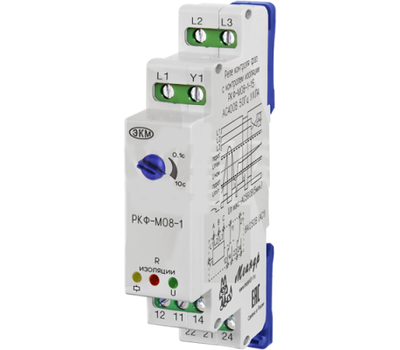

Реле контроля фаз РКФ-М08-1-15
с контролем сопротивления изоляции
- Фиксированный порог срабатывания при снижении напряжения 0,8Uном
- Фиксированный порог срабатывания при превышении напряжения 1,3Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Предпусковой контроль сопротивления изоляции двигателя
- Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз с контролем изоляции РКФ-М08-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, красный индикатор сопротивления изоляции «R изоляции», зелёный индикатор «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» реле соединить с одной из фаз после контактов пускателя (на двигателе). Выходные контакты реле 14-1112 подключаются к схеме управления работой двигателя.
Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется < 500 кОм, исполнительное реле останется выключенным и будет мигать красный индикатор «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый индикатор «R» включены (контакты реле 11-14 и 21-24-замкнуты). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, исполнительное реле и индикатор «R» выключаются (контакты 11-12 и 21-22 замыкаются). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки. При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует.
ВНИМАНИЕ: Клемма «Y» в четырёхпроводных сетях с изолированной нейтралью не используется из-за наличия линейного напряжения между фазными проводниками и нейтралью. Подключение клеммы «Y» к проводнику «N» может вывести реле из строя.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 |
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | РКФ-М08-1-15 AC400В | РКФ-М08-2-15 AC230В | РКФ-М08-2-15 AC400В | РКФ-М08-3-15 AC400В |
| Номинальное напряжение Uном 50Гц | В | 400 | 230 | 400 | 400 |
| Минимальное допустимое линейное напряжение | В | 200 | 120 | 210 | 210 |
| Максимальное допустимое линейное напряжение | В | 560 | 340 | 560 | 560 |
| Потребляемая мощность, не более | ВА | 2 | |||
| Пределы синхронного регулирования порогов срабатывания | % | 5...25%Uном | |||
| Погрешность порогов срабатывания | % | 2Uном | |||
| Погрешность установки порогов срабатывания | % | 5Uном | |||
| Гистерезис напряжения порога срабатывания | В | 5 | |||
| Время выключения встроенного реле: | |||||
| снижение напряжения менее 0,8Uном | с | 0,1-10 | |||
| обратный порядок чередования фаз | c | 0,1 | |||
| обрыв двух или трех фаз | c | 0,1 | |||
| обрыв одной фазы | c | 0,1-10 | |||
| "слипание" фаз | c | 0,1-10 | |||
| превышении напряжения выше 1,3Uном ±5% | c | 0,1 | |||
| Минимальное напряжение для включения реле | В | 0,85Uном | |||
| Время срабатывания (пределы регулирования) | с | 0,1-10 | |||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | |||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | |||
| Количество и тип выходных контактов | 2 переключающие группы | ||||
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | ||||
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|||
| Температура хранения | 0С | -40…+70 | |||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||||
| Габаритные размеры | мм | 18х93х62 | |||
| Относительная влажность воздуха | % | до 80 (при 25 0С) | |||
| Высота над уровнем моря | м | 2000 | |||
| Рабочее положение в пространстве | произвольное | ||||
| Режим работы | круглосуточный | ||||
| Масса | кг | 0,07 | |||
СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
