РКФ-МП

Реле контроля фаз РКФ-МП

Предназначен для контроля напряжения трехфазной сети 380/220 В с выведенной нейтралью, управления работой трехфазного асинхронного электродвигателя, контроля исправности электродвигателя до подачи на него напряжения. Устанавливается в щитах управления системами вентиляции, пожаротушения и дымоудаления.
Гарантийный срок – 2 года.
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

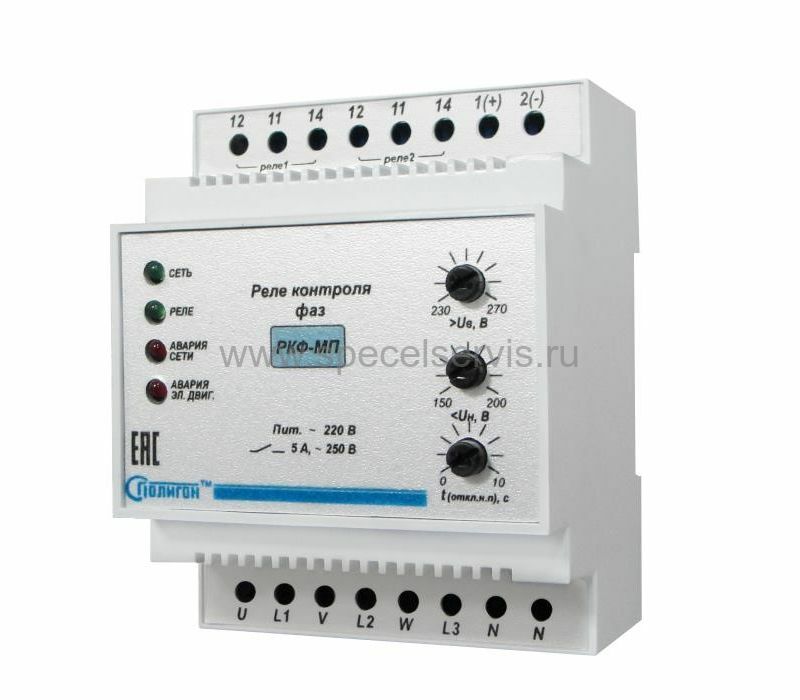

Модуль РКФ-МП выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети и электродвигателя.
Подключение модуля к контролируемой (питающей) сети и к схеме управления осуществляется через клеммные колодки в верхней и нижней части корпуса.
Контакты внутреннего РЕЛЕ 1 предназначены для управления контактором по команде, поступающей от схемы управления (безпотенциальный «нормально открытый» контакт). Контакты внутреннего РЕЛЕ 2 предназначены для работы цепей сигнализации.

Технические параметры РКФ-МП:

• Номинальная мощность (ток фазы) 7 А
• Масса 0,4 кг
• Габаритные размеры 70 х 90 х 65 мм
• Номинальная мощность 7 А
• Номинальное напряжение 380/220 В; 50 Гц
