РКН-3-15-15 АС230В/AC400В УХЛ2

Реле контроля трехфазного фазного напряжения РКН-3-15-15

• Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
• Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)
• Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10с



НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-15-15 (далее реле) предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

КОНСТРУКЦИЯ РЕЛЕ

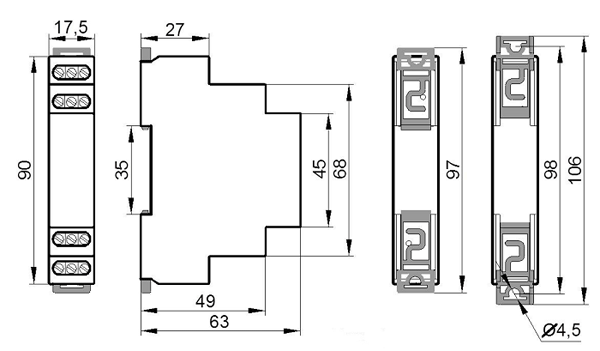

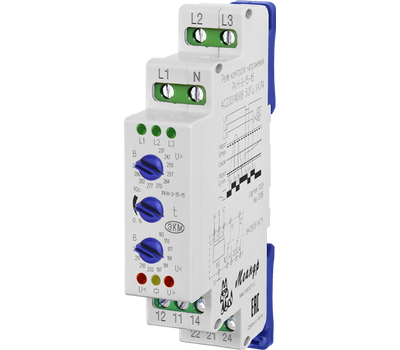

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле, три зелёных индикатора наличия фаз «L1», «L2», «L3».

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий желтый индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.

ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<».

Состояние индикаторов «L1», «L2», «L3»:

• При наличии всех фаз включены все три индикатора
• При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
• При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», желтый выключены.
• При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

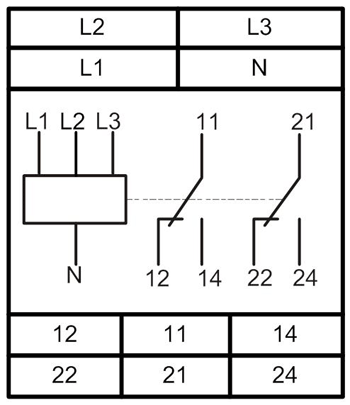

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
