РКН-3-16-15 АС58В/AC100В УХЛ4 – Описание

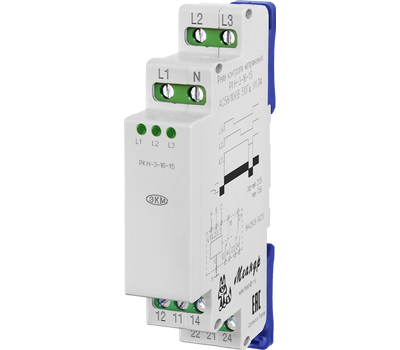

Реле контроля напряжения РКН-3-16-15 АС58В/AC100В УХЛ4
Срабатывает при пропадании ВСЕХ 3 фаз
- Контроль пропадания всех трёх фаз в четырёхпроводных сетях с нейтралью
- Применяется в подстанциях типа РП, РТП напряжением 6, 10 кВт
- Индикация обрыва фаз
- Корпус шириной 1 модуль (17,5 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-16-15 (далее реле) предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью.
КОНСТРУКЦИЯ РЕЛЕ

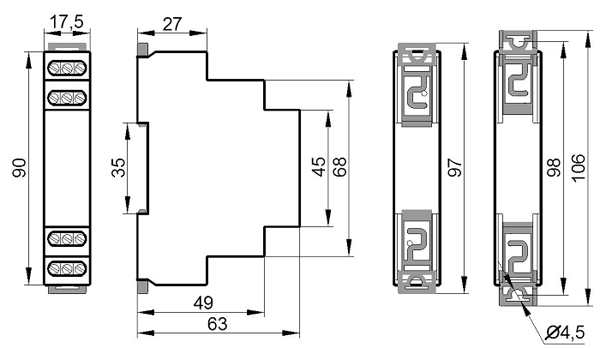

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены три зелёных индикатора наличия фазного напряжения «L1», «L2», «L3».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.
| Параметр | Ед.изм. | AC58В/AC100В |
| Напряжение питания фазное Uном, 50Гц | В | 58 |
| Максимальное допустимое напряжение | В | 75 |
| Напряжение выключения реле (при наличии одной фазы), не более | В | 20 |
| Напряжение включения реле (при наличии одной фазы), не более | В | 50 |
| Мощность, потребляемая от сети, не более | ВА | 4 |
| Количество и тип выходных контактов | 2 переключающие группы | |
| Максимальный коммутируемый ток, при активной нагрузке АС250В, 50Гц (АС1)/DC30В (DC1) | А | 5 |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимально коммутируемая мощность | ВА | 1250 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |
| Диапазон рабочих температур (по исполнениям) | 0C | -25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | 0C | -40...+70 |
| Относительная влажность воздуха | % | до 80 (при 250С) |
| Высота над уровнем моря | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 17,5х90х63 |
| Масса | кг | 0,081 |
