РКН-3-18-15 AC230В/AC400В УХЛ2

Реле контроля трехфазного напряжения РКН-3-18-15 без функции контроля чередования фаз, фиксированные пороги

• Контроль напряжения в четырёхпроводных сетях с нейтралью
• Контроль перенапряжения по любой из фаз (фиксированный порог 286В)
• Контроль снижения напряжения любой из фаз (фиксированный порог 154В)
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10с



НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-18-15 (далее реле) предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога.

КОНСТРУКЦИЯ РЕЛЕ

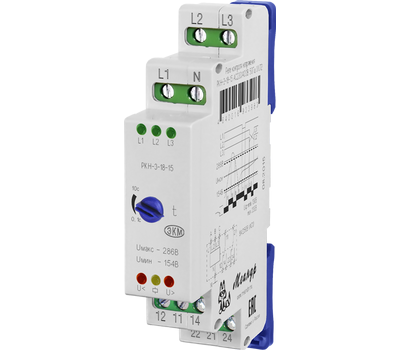

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку -DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположен регулятор времени срабатывания, красные индикаторы ошибок сети («U>», «U<»), жёлтый индикатор включения встроенного электромагнитного реле, три зелёных индикатора «L1», «L2», «L3» для индикации обрыва фаз.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.мех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Задержка срабатывания реле выставляется регулятором времени срабатывания. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий желтый индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании отсчёта задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

Состояние индикаторов «L1», «L2», «L3»:

• При наличии всех фаз включены все три индикатора
• При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2» или «L3».
• При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», желтый выключены.
• При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

  Функции контроля порядка чередования в данном реле нет!

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
