РКН-3-20-15 АС230В/AC400В УХЛ4 – Описание
Реле контроля трехфазного напряжения РКН-3-20-15
Без функции контроля чередования фаз, фиксированные пороги
- Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
- Фиксированное значение верхнего порога срабатывания 263В
- Фиксированное значение нижнего порога срабатывания 186В
- Контроль перенапряжения и снижения напряжения в каждой фазе
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-20-15 (далее реле) предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ

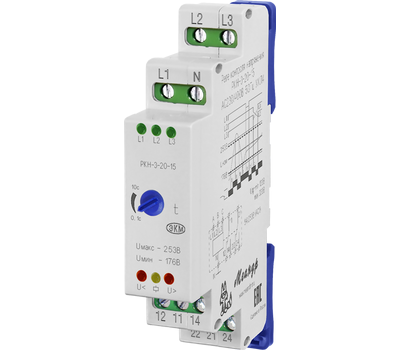

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания, красные индикаторы ошибок сети «U>», «U<», жёлтый индикатор включения встроенного электромагнитного реле и три зелёных индикатора «L1», «L2», «L3» для индикации наличия фаз.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий жёлтый индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
Состояние индикаторов «L1», «L2», «L3»:
- При наличии всех фаз включены все три индикатора
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют малозаметное свечение, индикаторы «U>»,«U<», желтый выключены.
- При подключении нулевого провода «N» на одну из клемм «L», а фазы «L» на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
Параметр | Ед.изм. | Значение |
Напряжение питания фазное Uном, 50 Гц | В | 230 |
Допустимые напряжения Uф max/Uф min | В | 330/130 |
Фиксированное значение верхнего порога отключения | В | 263 |
Фиксированное значение нижнего порога отключения | В | 186 |
Погрешность порога срабатывания | % | Uном±2.5 |
Ширина зоны «гистерезиса» порога срабатывания | % | Uном±2.5 |
Регулируемая задержка срабатывания и возврата реле | с | 0,1-10 |
Мощность, потребляемая от сети, не более | ВА | 4 |
Количество и тип выходных контактов | 2 переключающие группы | |
Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | А | 8 |
Максимальное коммутируемое напряжение | В | 400 |
Максимально коммутируемая мощность | ВА | 2000 |
Механическая износостойкость, не менее | циклов | 10х106 |
Электрическая износостойкость, не менее | циклов | 100000 |
Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |
Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Относительная влажность воздуха | % | до 80 (при 25°С) |
Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве | произвольное | |
Режим работы | круглосуточный | |
Габаритные размеры | мм | 17,5х90х60 |
Масса | кг | 0,075 |

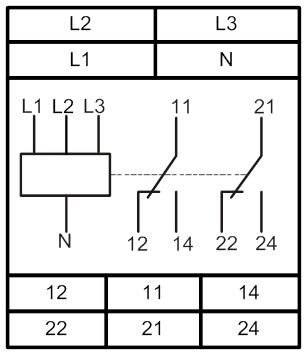

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
