РКН-3-21-15 АС230В/AC400В УХЛ2 – Описание
Реле контроля трехфазного напряжения РКН-3-21-15 асимметричная регулировка порогов (Uниз - 5%-25%, Uверх - 5%-20%)
- Регулируемые пороги окном на снижение/превышение напряжения
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-21-15 (далее реле) предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для симметричной установки порога на снижение и превышение напряжения, поворотный переключатель времени срабатывания, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно.
При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании», нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 замкнутся, загорится индикатор «R».

Параметр | Ед.изм. | Значение |
Напряжение питания фазное Uном, 50 Гц | В | 230 |
Пределы регулирования порогов срабатывания окном от Uном | % | 5...20 (верх) 5...25 (низ) |
Погрешность измерения порога срабатывания от Uном | % | 2 |
Погрешность установки порога срабатывания от Uном | % | 5 |
Гистерезис напряжения порога срабатывания от Uном | % | 0.05 |
Регулируемая задержка срабатывания при снижении превышении напряжения выше (ниже) установленных порогов | с | 0,1-10 |
Время срабатывания при превышении 1,2 Uном и других неисправностях сети | c | 0.1 |
Минимальное напряжение для включения реле | В | 0,85 |
Мощность, потребляемая от сети, не более | ВА | 2 |
Количество и тип выходных контактов | 2 переключающие группы | |
Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | А | 5 |
Максимальное коммутируемое напряжение | В | 400 |
Максимально коммутируемая мощность | ВА | 1250 |
Механическая износостойкость, не менее | циклов | 10х106 |
Электрическая износостойкость, не менее | циклов | 100000 |
Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |
Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) -1…+55 (ТМ) |
Относительная влажность воздуха | % | до 80 (при 25°С) |
Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве | произвольное | |
Режим работы | круглосуточный | |

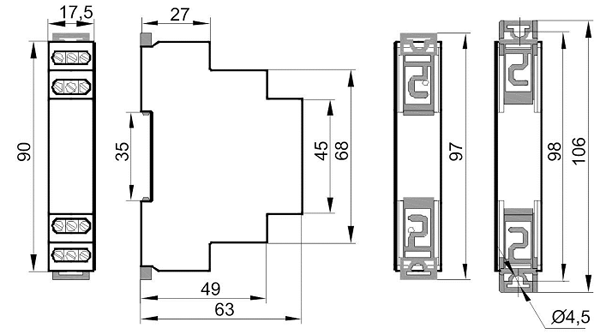

Габаритные размеры | мм | 17,5х90х60 |
Масса | кг | 0,075 |

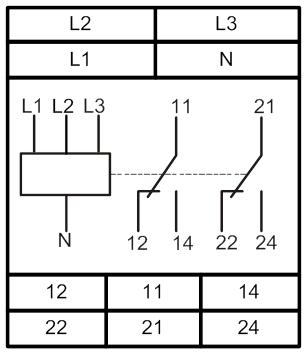

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
