РНПП-301 – Описание

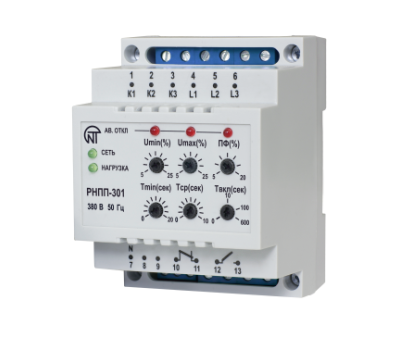

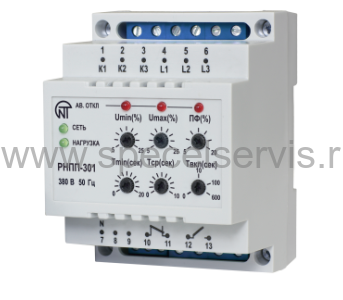

Реле напряжения, перекоса и последовательности фаз РНПП-301
Устройство является микропроцессорным цифровым устройством с высокой степенью надежности и точности. Оперативного питания не требуется – контролируемое напряжение одновременно является напряжением питания. Внутренняя схема реле питается по трем фазам, что обеспечивает работоспособность прибора даже от одной из фаз (при наличии «ноля»). По выбору пользователя возможны два режима контроля сетевого напряжения:
- контроля допустимого уровня действующего значения фазного/линейного напряжения (по выбору пользователя,) с раздельными регулировками уставок по минимальному/максимальному напряжению;
- контроля правильного чередования фаз и отсутствия их слипания;
- контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;
- контроля состояния силовых контактов магнитного пускателя до и после включения нагрузки;
- отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки магнитного пускателя (коммутации электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным пользователем временем срабатывания (Тср);
- контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заданным пользователем временем автоматического повторного включения (Твкл);
- индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов магнитного пускателя.
Технические характеристики
| Параметр | Значение |
| Номинальное фазное/линейное напряжение, В | 220/380 |
| Частота сети, Гц | 45-55 |
| Диапазон регулирования по Umin , в % от ном. | 5-25 |
| Диапазон регулирования по Umax , в % от ном | 5-25 |
| Диапазон регулирования по перекосу фаз, в % | 5-20 |
| Диапазон регулирования по Tmin, с | 0-20 |
| Диапазон регулирования по Тср., с | 0-10 |
| Диапазон регулирования по Твкл., с | 0-600 |
| Минимальное время срабатывания при достижении пороговых значений, с | 0.1 |
| Время готовности при подаче напряжения на реле, не более, с | 0.2 |
| Гистерезис по напряжению (коэф. возврата), В | 5-6 |
| Точность определения порога срабатывания по напряжению, не более, В | до 3 |
| Точность определения перекоса фаз, %, не более | 1,5 |
| Напряжение, при котором сохраняется работоспособность, % от ном. | 30-150 |
| Потребляемая мощность (под нагрузкой), не бопее, ВА | 3,0 |
| Максимальный коммутируемый ток выходных контактов, А | 5 |
| Коммутационный ресурс выходных контактов: - под нагрузкой 5А, не менее, раз - под нагрузкой 1А, не менее, раз | 100 тыс. 1 млн. |
| Степень защиты: - прибора - клеммника | IP 40 IP20 |
| Климатическое исполнение | УЗ |
| Диапазон рабочих температур, °С | -35...+55 |
| Температура хранения, °С | -45...+70 |
| Масса, не более, кг | 0,200 |
Схема подключения РНПП-301 с выбором контроля
