РНПП-302

ТРЕХФАЗНОЕ УНИВЕРСАЛЬНОЕ РEЛЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ РНПП-302

НАЗНАЧЕНИЕ

Трехфазное универсальное реле переменного напряжения РНПП-302 (далее по тексту - реле) предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Реле осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем.

Реле может работать в четырех независимых режимах:

• реле контроля пускателя при tPr=0 (контроль уровней напряжений – выключен)
• реле минимального напряжения при tPr=1;
• реле максимального напряжения при tPr=2;
• реле напряжения при tPr=3 (мин./макс. напряжения – режим пропорциональных уставок);

РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние выходного реле (включено/выключено) и тип аварии.

П р и м е ч а н и е

Применяемый в паспорте термин нормальное напряжение, означает что входное напряжение соответствует всем установленным пользователем параметрам.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Цифровой вход дистанционного включения/выключения реле
• Перекидной релейный выход для управления пускателем нагрузки - 8А, 250В при cos ?=1.
• Нормально-разомкнутый контакт реле сигнализации -- 8А, 250В при cos ?=1.
• Гармонический состав (несинусоидальность) напряжения питания - ГОСТ 13109-97
• Точность определения порогов срабатывания по напряжению: не более 3В.
• Номинальное фазное/линейное напряжение 220/380 (230/400 или 240/415)В.
• Потребляемая мощность: не более 5 Вт.
• Степень защиты прибора: IP40.
• Степень защиты клеммника: IP20.
• Климатическое исполнение: УЗ.
• Диапазон рабочих температур: от минус 35 до +55 ?C при атмосферном давлении от 84 до 106,7 кПа и относительной влажности воздуха 30-80% (при температуре +25 ?С).
• Масса, не более 0,3 кг.
• Монтаж: на стандартную DIN-рейку 35 мм.
• Положение в пространстве – произвольное.

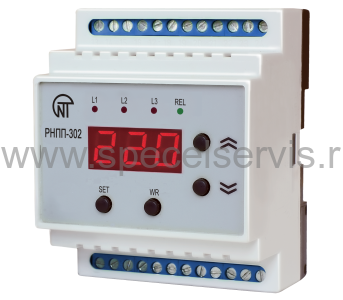

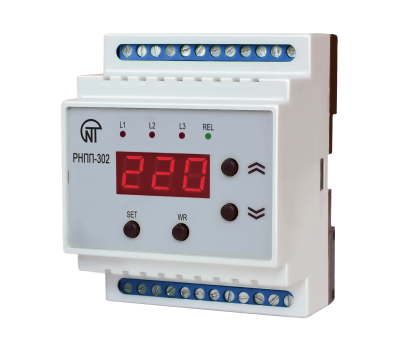

• Органы управления и габаритные размеры устройства приведены на рисунке.
• Вредные вещества, в количестве превышающие предельно допустимые концентрации, отсутствуют
