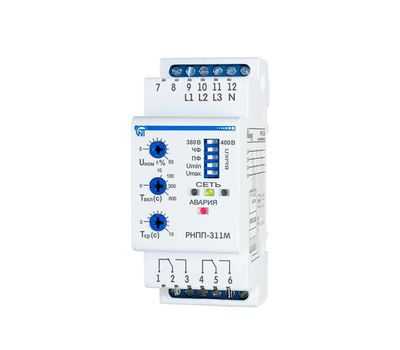

Многофункциональное реле контроля напряжения РНПП-311М-24V

Предназначено для контроля параметров работы трехфазных трех- и четырехпроводных сетей, а так же защиты оборудования от аварийных режимов работы, вызванных неполадками в сети. Питание реле осуществляется от контролируемого напряжения.

Принцип работы:

Устройство может осуществлять функционирование как в трехфазных четырехпроводных сетях (контроль фазных напряжений), так и в трехпроводных сетях (контроль линейных напряжений). При использовании Устройства в трехпроводных сетях погрешность определения порога срабатывания увеличивается на 5%.
При подаче питания Устройство начинает непрерывный контроль параметров сети: соответствие фазного/линейного напряжения установленным порогам срабатывания, обрыв фазы/фаз. Так же можно активировать или отключить функции контроля перекоса фаз, порядка чередования и слипания фаз.
Если напряжение сети находится в диапазоне между установленными верхним и нижним порогами (регулировка "окном" в диапазоне 5…50%) и все контролируемые параметры сети соответствуют норме, начинается отсчет задержки повторного включения - регулируется в диапазоне от 0,1 до 600 секунд, после чего включается встроенное исполнительное реле (замыкаются контакты 2-3, 5-6 переключающих групп 2-1/3, 5-4/6). Если в процессе отсчета времени включения напряжение питания выйдет за установленные параметры или возникнет аварийная ситуация в питающей сети (перекос фаз более установленного порога, обрыв фазы/фаз или слипание фаз), то отсчет времени сбросится.
Если в процессе работы напряжение любой из фаз выйдет за установленные пороги срабатывания, или возникнет аварийная ситуация в питающей сети, начнется отсчет времени отключения исполнительного реле регулируется в диапазоне от 0,1 до 10 секунд. Если в процессе отсчета параметры питающей сети не вернутся к нормальным значениям, исполнительное реле выключится (контакты 2-1, 5-4 замыкаются, 2-3, 5-6 размыкаются). После восстановления параметров питающей сети начинается отсчет времени повторного включения нагрузки. Если в процессе отсчета параметры сети сохранятся в норме, встроенное реле включится.
Устройство имеет возможность выбора контролируемых параметров работы питающей сети. Включение или отключение соответствующей функции осуществляется DIP переключателем на лицевой стороне. Отключение функции осуществляется переводом соответствующего переключателя в правое положение.
При отключении контроля нижнего порога по напряжению питания, включение встроенного реле и переключение контактных групп происходит только при возникновении аварийных ситуаций: превышение верхнего порога срабатывания, обрыв 1 или 2 фаз(при использовании в сетях с нейтралью или питании от внешнего источника DC24В), и если активны функции, при перекосе или нарушении порядка чередования фаз.
При отключении контроля двух порогов срабатывания по напряжению питания Устройство начинает работать, как однокомандное реле времени с задержкой на включение. При подаче питание начинается отсчет времени повторного включения нагрузки. Если в процессе отсчета сохранится полнофазность питающей сети, а так же не возникнет контролируемых аварийных ситуаций (нарушение порядка чередования и перекос фаз), то произойдет включение встроенного исполнительного реле. Отключение реле произойдет при обрыве 1 или 2 фаз, или при возникновении аварийной ситуации с установленной задержкой отключения или при отключении питания.

Отличительные особенности:

• Регулировка порогов срабатывания "окном" – 5…50% от номинального значения;
• Возможность выбора контролируемых параметров питающей сети;
• Фиксированный порог по перекосу фаз – 60В;
• Индикатор состояния Устройства и встроенного реле;
• 2 переключающие группы контактов 5А/AC250В.
• Работа в трехпроводных и четырехпроводных сетях

Конструкция:

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 3,3мм2
