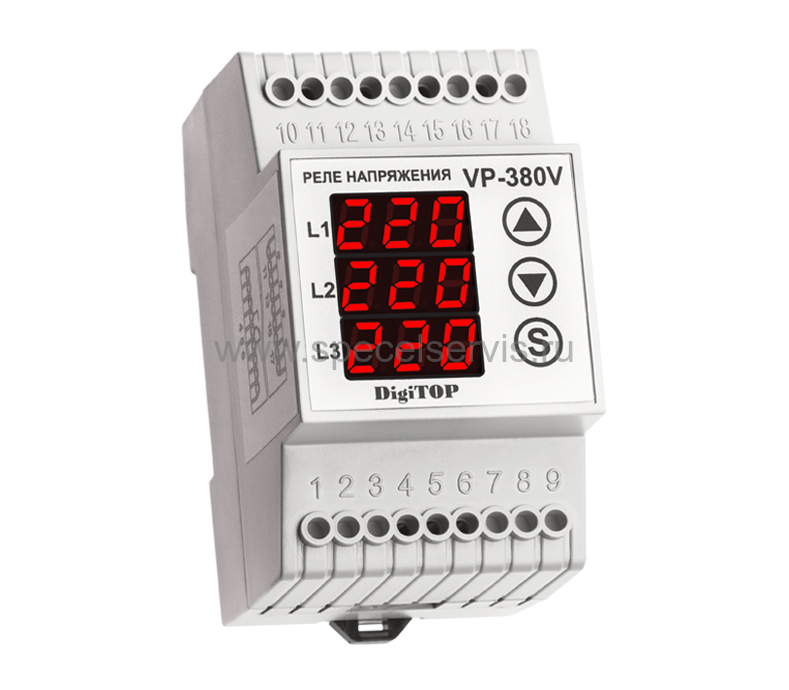

Реле напряжения трехфазное  VP-380V

Реле напряжения (Устройство защиты по напряжению) предназначены для отключения электрооборудования в трехфазной электрической сети с нулевым проводом (220/380В, 50Гц) при возникновении «скачка» напряжения, асимметрии фаз, пропадания фаз, чередования фаз. Что предотвращает их выход из строя и продлевает срок эксплуатации.

Прибор незаменим для защиты потребителей при наличии трехфазного ввода на производстве, в гараже, коттедже, доме, даче и тп..
Установка – на DIN-рейку.

Устройство защиты постоянно анализирует напряжение в сети, контролирует асимметрию фаз, пропадание и чередование фаз сеть и в случае выхода сетевого напряжения за установленные пределы Реле напряжения отключит нагрузку от сети. Текущее действующее значение фазного напряжения отображается на светодиодных индикаторах устройства.

Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения.

После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени. Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания.

Основные особенности:
• Трехфазное;
• Полностью цифровое управление.
• Контроль асимметрии фаз.
• Контроль пропадания фаз.
• Контроль чередования фаз.
• Индикация действующего значения напряжения на каждой фазе.
• Автоматическое включение нагрузки после нормализации напряжения.
• Программируемые значения верхнего и нижнего предела отключения напряжения.
• Программируемое значение допустимой асимметрии фаз.
• Программируемая задержка на включение.
• Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).

Технические характеристики:

• Измеряемое напряжение по каждой фазе: 100-400 В (50 Гц)
• Нижний предел отключения (шаг 1В): 120-200 В (170В)
• Верхний предел отключения (шаг 1В): 210-270 В (250В)
• Время отключения по верхнему пределу: 0,02 сек
• Время отключения по нижнему пределу: не более 1 сек (120-200В)
• 0,02 сек (<120В)
• Асимметрия фаз (шаг 1В): 20-80 В (50В)
• Время отключения при асимметрии фаз: 20 сек
• Время задержки включения (шаг 5 сек): 5-600 сек
• Погрешность измерения: не более 1%
• Максимальный ток на контактах реле: не более 10 А
• Степень защиты прибора: IP 20
