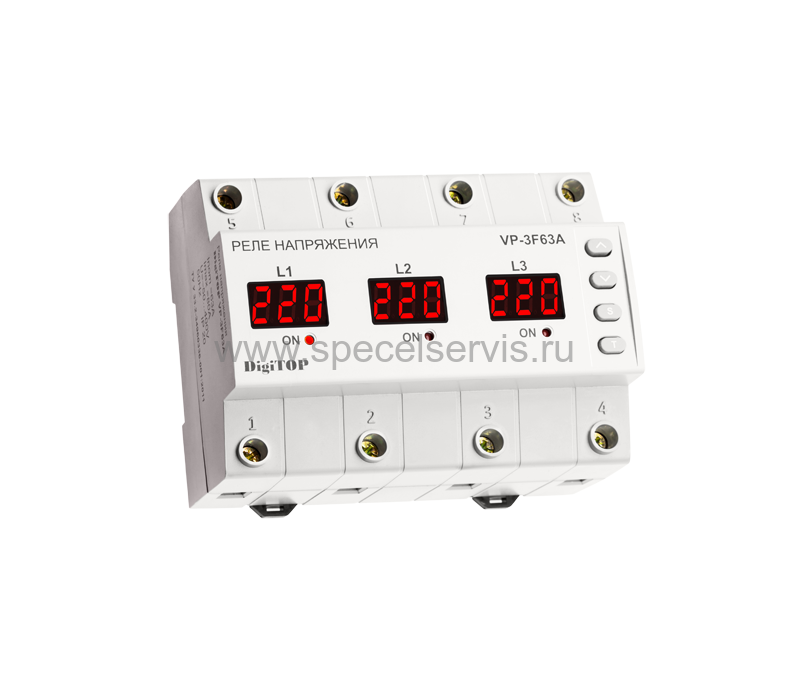

Реле напряжения VP-3F63A

Реле напряжения DigiTOP VP-3F63A предназначено для защиты промышленного и бытового однофазного и трехфазного оборудования от повышенного или пониженного напряжения, пропадания напряжения, асимметрии фаз, а также контроля порядка чередования фаз (функция отключаемая).

Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора стоят электромагнитные реле. Допустимые пределы отключения, время задержки включения и контроль порядка чередования фаз устанавливаются пользователем. Все установленные значения сохраняются в энергонезависимой памяти. Питание прибора происходит от контролируемых фаз.

Технические характеристики:

• Измеряемое напряжение, В : 50-400
• Время отключения по верхнему пределу, сек, не более : 0,02
• Время отключения по нижнему пределу, сек, не более : 1 (120-170В), 0,02 (<120В)
• Время отключения при асимметрии фаз, сек: 20
• Погрешность вольтметра, %, не более : 1
• Номинальный ток на контактах реле*, А : 63
• Степень защиты прибора: Ip-20
  * - при активной нагрузке

Устанавливаемые пользователем параметры

• Нижний предел отключения, В : 120-200 (170**)
• Верхний предел отключения, В : 210-270 (250**)
• Время задержки включения, сек : 5-600 (15**)
• Асимметрия фаз, В : 20-99 (50**)
• Режим работы : синхронный/асинхронный (асинхронный**)
• Контроль порядка чередования фаз : вкл/откл (откл**)
  ** - заводские установки
