ФР-М01-1-15 АСDC24В/AC230В УХЛ4 без датчика

Фотореле ФР-М01-1-15 АСDC24В/AC230В УХЛ4 без датчика фотореле

• Автоматическое включение и отключение освещения
• Два диапазона уровня освещённости 0,5-30лк и 3-300лк
• Выносной фотодатчик с защитным корпусом для монтажа на стену
• Настраиваемая задержка срабатывания выходного реле
• Индикация работы реле
• Корпус шириной 18мм

НАЗНАЧЕНИЕ ФОТОРЕЛЕ
Фотореле ФР-М01-1-15 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации.

КОНСТРУКЦИЯ ФОТОРЕЛЕ

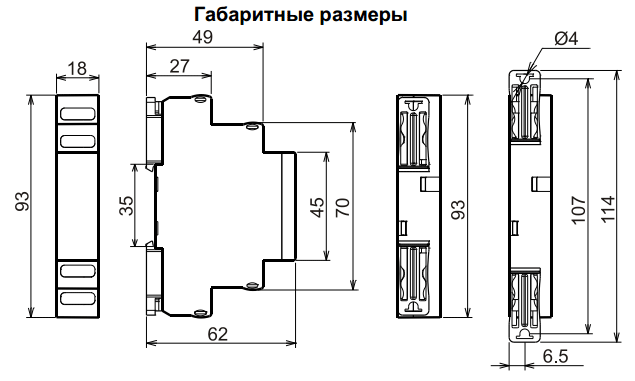

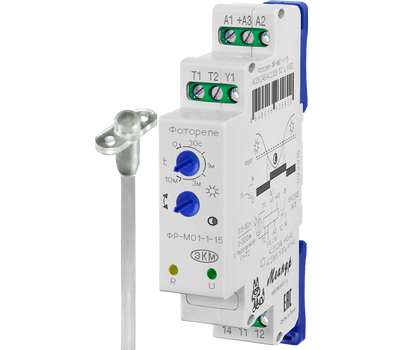

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: поворотный переключатель времени срабатывания реле «t», поворотный переключатель уровня освещённости, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R». При монтаже фотодатчика необходимо исключить попадание света от коммутируемого источника света на фотодатчик и возможность загрязнения окна фотоприёмника.

ВНИМАНИЕ: Запрещается производить какие-либо работы с фотореле, находящимся под напряжением.

РАБОТА ФОТОРЕЛЕ
С помощью поворотного переключателя уровня освещённости устанавливается требуемый порог срабатывания. При снижении освещённости (ниже порогового значения), реле включает осветительные приборы, при повышении освещённости (выше порогового значения) - выключает. Реле имеет два регулируемых диапазона освещённости 0,5 - 30лк и 3-300лк. Для выбора диапазона освещённости 3 - 300лк необходимо установить перемычку между клеммами «Y1» и «Т2». При выборе диапазона уровня освещённости 0,5-30лк клемма «Y1» не задействуется. Порог срабатывания 15 или 150лк располагается в средней части диапазона регулировки освещённости. Поворачивая регулятор порога уровня освещённости по часовой стрелке в сторону увеличения, включение освещения будет происходить в более светлое время суток. Поворачивая регулятор порога уровня освещённости против часовой стрелки в сторону уменьшения освещённости, включение освещения будет происходить в более тёмное время суток. Срабатывание исполнительного реле при установленной освещённости контролируется по включению индикатора «R».

Задержка времени включения реле устраняет влияние кратковременных колебаний освещённости. Для установки задержки 0, 30с, 1мин, 3мин, 10мин указатель регулятора времени срабатывания «t», должен быть установлен на середину соответствующего сектора. При нулевой задержке указатель устанавливается в положение «0» (крайнее левое положение), а при задержке 10 мин - в положение 10мин (крайнее правое положение).

Подготовка к эксплуатации:

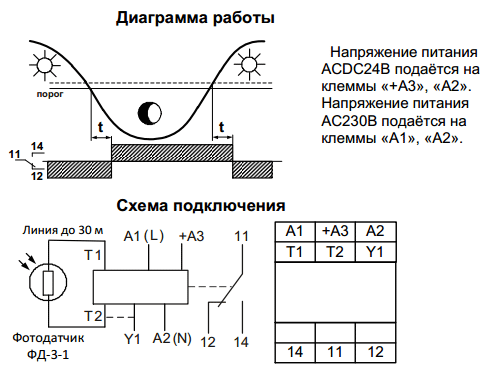

1. Подключить фотодатчик и реле согласно схеме подключения.
ВНИМАНИЕ: Фазный провод должен быть подключён к клемме «А1» (L), нулевой провод - к клемме «А2» (N).
2. Установить указатель регулятора освещённости в положение уменьшения освещенности, а указатель регулятора задержки времени срабатывания «t» в положение «0».
3. Выбрать время суток, когда необходимо включить коммутируемый источник света. Подать напряжение питания на реле, при этом должен включится зелёный индикатор «U».
4. Медленно поворачивать регулятор уровня освещённости по часовой стрелке до момента включения жёлтого индикатора «R», при этом будут замкнуты контакты реле 11-14 и включены осветительные приборы.

Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+600С), степень защиты - IP65, Код для заказа - наименование изделия (ФД-3-1)

ВНИМАНИЕ: Максимальная длина провода для подключения фотодатчика до 30м с применением кабеля в двойной изоляции.
