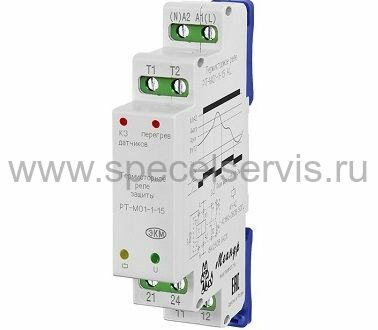

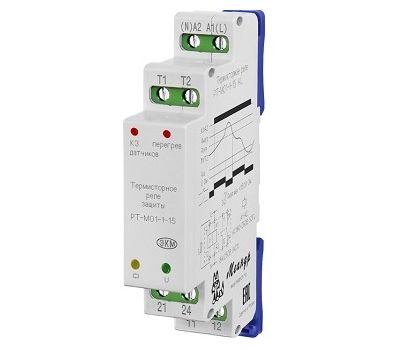

РТ-М01-1-15 АС400В УХЛ4
Наведите на картинку для увеличения
РТ-М01-1-15 АС400В УХЛ4 – Описание
Реле термисторное РТ-М01-1-15 АС400В УХЛ4
- Защита двигателей и другого оборудования от перегрева
- Контроль до 6 датчиков одновременно
- 1 нормально замкнутый контакт и 1 нормально разомкнутый контакт
- Контроль КЗ датчиков
- Индикация работы реле
- Корпус шириной 18 мм
Назначение реле

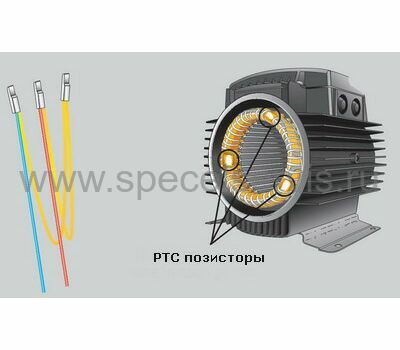

Предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановках, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам), встроенным в обмотки двигателя.
Конструкция реле
Выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
», красные индикаторы «КЗ датчиков» и «Перегрев» для визуального анализа аварийных режимов двигателя.
Работа реле
Контролирует аварийные режимы двигателей, укомплектованных встроенными температурными датчиками в качестве которых используются терморезисторы с положительным ТКС (позисторы).
Функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска. Последовательно включённые датчики подсоединяются к зажимам «Т1» и «Т2». Число подсоединяемых датчиков ограничивается суммарным сопротивлением отдельных позисторов R = R1+R2...+Rn <=1,5 k.
В нормальном режиме работы двигателя сопротивление датчиков не достигает порога срабатывания, при этом встроенное исполнительное реле включено и контакты 21-24 замкнуты. При нагревании даже одного датчика и превышения значения Rнагр. реле выключается и контакты 21-24 размыкаются, контакты 11-12 замыкаются.
После охлаждения датчиков и достижения значения Rохл. реле снова автоматически включается, замыкая контакты 21-24.
При обнаружении короткого замыкания в цепи датчиков (Rкз<25Ом)-реле выключается. В качестве датчиков температурной защиты могут использоваться позисторы типа СТ14.2. Свойства реле позволяют использовать другие позисторные температурные датчики соответствующие требованиям DIN44081 и DIN44082.
Термисторное реле в комплексе с позисторами можно также использовать для контроля температуры: вентиляторов горячего воздуха; подшипников; масел; воздуха; отопительных установок; трансформаторов.
Параметр | Ед.изм. | РТ-М01-1-15 AC230В | РТ-М01-1-15 AC400В |
Входная цепь А1-А2 | |||
Номинальное напряжение питания | В | АС230 | AC400 |
Допустимое напряжения питания | В | АС170-270 | AC330-560 |
Потребляемая мощность | ВА | 2 | |
Измерительная цепь Т1-Т2 | |||
Число цепей термометрических датчиков в измерительной цепи | шт. | До 6 | |
Функция контроля К3 | есть | ||
Сопротивление Rнагр. | кОм | 3,4 ± 5% | |
Сопротивление Rохл. | кОм | 2,3 ± 5% | |
Сопротивление Rкз при К3 температурных датчиков (реле выключается) менее | Ом | 25 | |
Минимальное сопротивление в измерительной цепи в холодном состоянии | Ом | 40 ± 5% | |
Максимальное сопротивление в измерительной цепи в холодном состоянии | кОм | 1.5 ± 5% | |
Максимальная длина проводки для распознавания К3 | м | 2х100 (при 0,75мм2), 2х400 (при 2,5мм2) | |
Время реакции, не более | с | 0,1 | |
Выходные цепи | |||
Количество и тип контактов | 1 замыкающий, 1 размыкающий | ||
Максимальное коммутируемое напряжение | В | 400 | |
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | |
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | А | 5/5 | |
Механическая износостойкость, не менее | циклов | 10х106 | |
Электрическая износостойкость, не менее | циклов | 1000000 | |
Общие параметры | |||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ2 | ||
Диапазон рабочих температур | 0С | -40...+55 | |
Диапазон температуры хранения | 0С | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность | % | до 80 (при 250C) | |
Режим работы | круглосуточный | ||
Рабочее положение в пространстве | произвольное | ||
Габаритные размеры | мм | 18х93х62 | |
Масса | кг | 0,07 | |

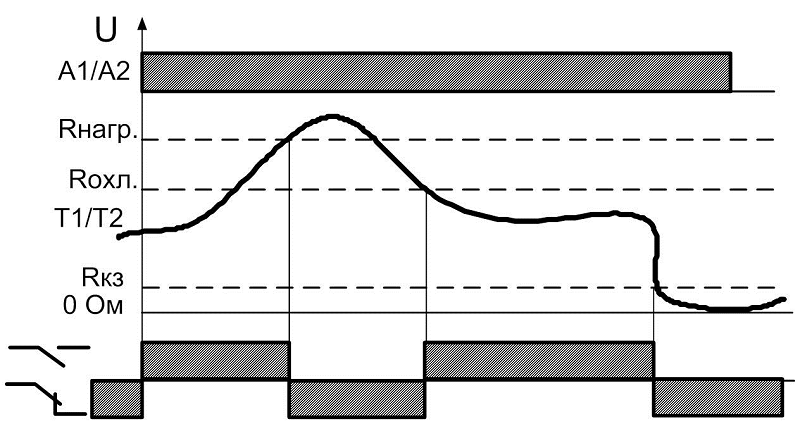

Диаграммы работы реле

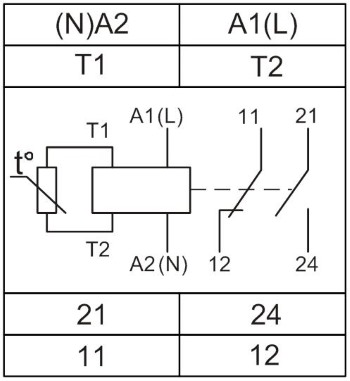

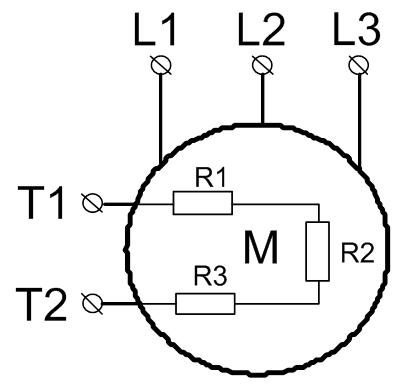

Схемы подключения реле и термисторов

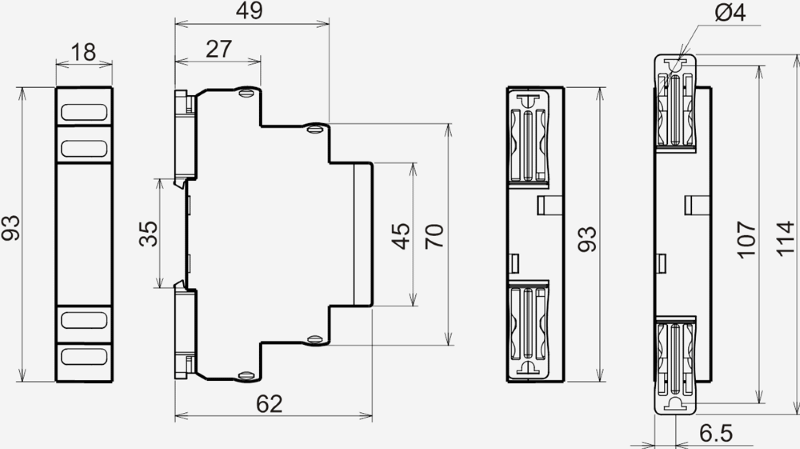

Габаритные размеры реле
