РТЗ-1М-17 АС230В УХЛ2
Наведите на картинку для увеличения
РТЗ-1М-17 АС230В УХЛ2 – Описание
Особенности:
- Защита двигателей и другого оборудования от перегрева
- Контроль до 6 датчиков одновременно
- 1 переключающий контакт
- Контроль КЗ датчиков
- Индикация работы реле
НАЗНАЧЕНИЕ РЕЛЕ:

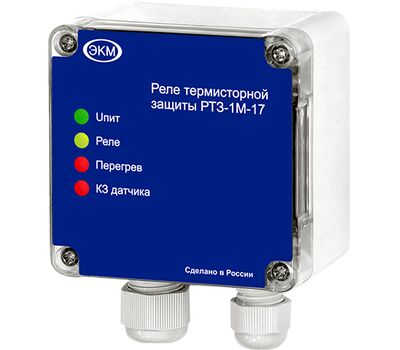

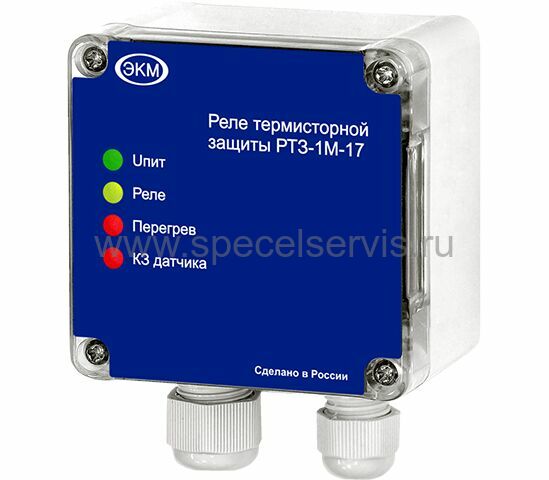

Термисторное реле РТЗ-1М-17 - предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам), встроенным в обмотки двигателя.
КОНСТРУКЦИЯ РЕЛЕ:
Реле монтируется на ровную поверхность. Материал корпуса - ударопрочный полистирол. Снизу корпуса расположены гермовводы для вывода проводов, подключаемых к оборудованию. Для установки необходимо закрепить его с помощью винтов или
шурупов в отверстия корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
Напряжение питания АС230В подключаются к клеммам АС230В и N общий (соблюдение подключения нейтрали о фазного провода обязательно).
Напряжение питания АС400В подключаются к клеммам АС400В и N общий (соблюдение подключения нейтрали о фазного провода обязательно). На лицевой панели прибора расположены: зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле, красные индикаторы «КЗ» и «Перегрев» для визуального анализа аварийных режимов двигателя.
РТЗ-1М-17 АС230В УХЛ2 – Характеристики
Технические характеристики:
Входная цепь А1-А2:
- Номинальное напряжение питания: АС230 В/АС400 В;
- Допустимое напряжения питания: +/-10% В;
- Потребляемая мощность, не более: 2 ВА;
Измерительная цепь Т1-Т2:
- Количество термометрических датчиков в
измерительной цепи: до 6 шт.;
- Функция контроля К3: есть;
- Сопротивление R нагр.: 3,4 ± 5% кОм;
- Сопротивление R охл. 2,3 ± 5% кОм;
- Сопротивление R кз при К3 температурных
датчиков (реле выключается) менее: 25 Ом;
- Минимальное сопротивление в
измерительной цепи в холодном состоянии: 40 ± 5% Ом;
- Максимальное сопротивление в
измерительной цепи в холодном состоянии: 1,5 ± 5% кОм;
- Максимальная длина проводки для
распознавания К3: 2х100 м (при 0,75 мм2), 2х400 (при 2,5 мм2);
- Время реакции, не более: 0,1 сек;
Выходные цепи:
- Количество и тип контактов: 1
переключающий;
- Максимальное коммутируемое напряжение:
250 В;
- Максимальное коммутируемая мощность
АС250 В 50 Гц (АС1)/DC30 В (DC1): 1250 ВА / 150 Вт;
- Максимальный коммутируемый ток: АС250 В
50 Гц (АС1)/DC30 В (DC1): 3 А;
- Механическая износостойкость, не менее: 10х106
циклов;
- Электрическая износостойкость, не менее:
100000 циклов;
Общие параметры:
- Диапазон рабочих температур (по
исполнениям): -25...+55 (УХЛ4) 0С, -40...+55 (УХЛ2) 0С;
- Температура хранения: -40...+70 0С;
- Помехоустойчивость от пачек импульсов в
соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в
соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам
по ГОСТ 14254-96: IP40/IP20;
- Степень загрязнения в соответствии с
ГОСТ 9920-89: 2;
- Режим работы: круглосуточный;
- Рабочее положение в пространстве:
произвольное;
- Габаритные размеры: 80х82х56 мм;
- Масса: 0,05 кг.
