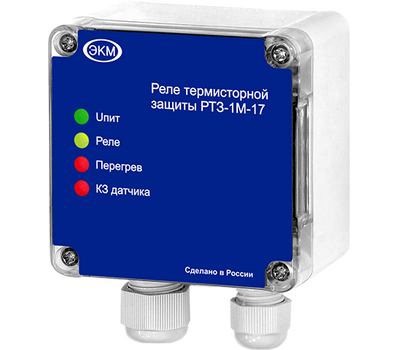

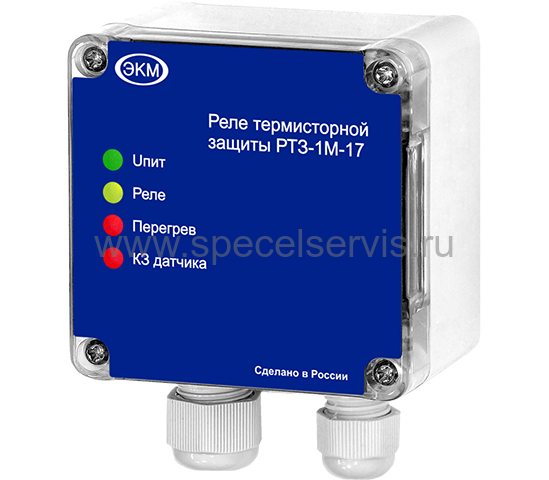

РТЗ-1М-17 АС230В УХЛ4

Главная/Каталог/Электрика и автоматика/Реле контроля/Реле контроля температуры/РТЗ-1М-17 АС230В УХЛ4

Наведите на картинку для увеличения

3 358.00 Р

3 204.00 Р5+

3 076.00 Р15+

В наличии: Под заказ

Оптовые цены:

Кол-во	5+	15+
Цена	3 204.00 Р	3 076.00 Р

Минимальное кол-во: 1.

+ −

Заказать

Сообщить мне, когда товар будет в наличии

КОД: 10162752

Бренд:МЕАНДР

Норма упаковки:1

Условия поставки:Под заказ

Срок поставки:1-2 нед.

Отложить Сравнить

Описание
Прикрепленные файлы
Характеристики

РТЗ-1М-17 АС230В УХЛ4 – Описание

Реле термисторной защиты

Термисторное реле РТЗ-1М-17 АС230В УХЛ4 предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам) встроенным в обмотки двигателя.

Основные особенности:

защита двигателей и другого оборудования от перегрева;
контроль до 6 датчиков одновременно;
один переключающий контакт;
контроль КЗ датчиков;
индикация работы реле.

Еще

РТЗ-1М-17 АС230В УХЛ4 – Характеристики

Номинальное напряжение питания: АС230В;
Допустимое напряжения питания: +/-10%;
Потребляемая мощность, не более: 2 ВА;
Измерительная цепь: Т1-Т2;
Количество термометрических датчиков в измерительной цепи: до 6 шт.;
Функция контроля К3: есть;
Сопротивление Rнагр. (выключение реле) 3,4 ± 5% кОм;
Сопротивление Rохл. (включение реле) 2,3 ± 5% кОм;
Сопротивление Rкз. при К3 температурных датчиков (реле выключается): менее 25 Ом;
Минимальное сопротивление в измерительной цепи в холодном состоянии: 40 ± 5% Ом;
Максимальное сопротивление в измерительной цепи в холодном состоянии 1,5 ± 5% кОм;
Максимальная длина проводки для распознавания К3: 2х100 м (при 0,75 мм²), 2х400 (при 2,5 мм²);
Время реакции: не более 0,1 с;
Количество и тип контактов: один переключающий;
Максимальное коммутируемое напряжение: 250 В;
Максимальная коммутируемая мощность АС250В 50Гц (АС1) / DC30В (DC1): 1250/150 ВА/Вт;
Максимальный коммутируемый ток АС250В 50Гц (АС1) / DC30В (DC1): 3 А;
Механическая износостойкость, не менее циклов 10х106;
Электрическая износостойкость: не менее 100000 циклов;
Диапазон рабочих температур: -25...+55 (УХЛ4) °С;
Температура хранения: -40...+70 °С;
Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц);
Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2);
Климатическое исполнение (без
образования конденсата) УХЛ4;
Степень защиты по корпусу / по клеммам: IP40 / IP20;
Режим работы: круглосуточный;
Рабочее положение в пространстве: произвольное;
Габаритные размеры: 80 х 82 х 56 мм;
Вес 0,05 кг.
