РТЗ-1М АС230В УХЛ2 – Описание
Реле термисторной защиты РТЗ-1М в ультратонком корпусе 13 мм
- Защита двигателей и другого оборудования от перегрева
- Контроль до 6 РТС-термисторных датчиков одновременно
- Контроль КЗ датчиков (для термисторов)
- Возможна работа с биметаллическими контактами
- Возможна работа с память аварии или с самовосстановлением (автовключение при охлаждении)
- Индикация режимов работы реле
- Корпус шириной 13 мм
НАЗНАЧЕНИЕ РЕЛЕ
Термисторное реле РТЗ-1М предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (РТС-термисторами) или биметаллическими термоконтактами встроенным в обмотки двигателя.
КОНСТРУКЦИЯ РЕЛЕ

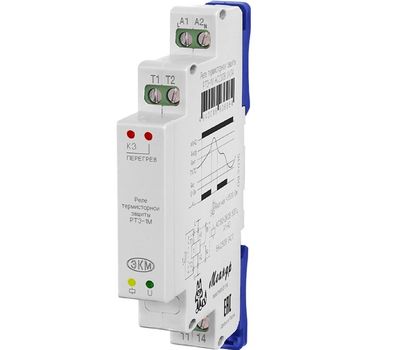

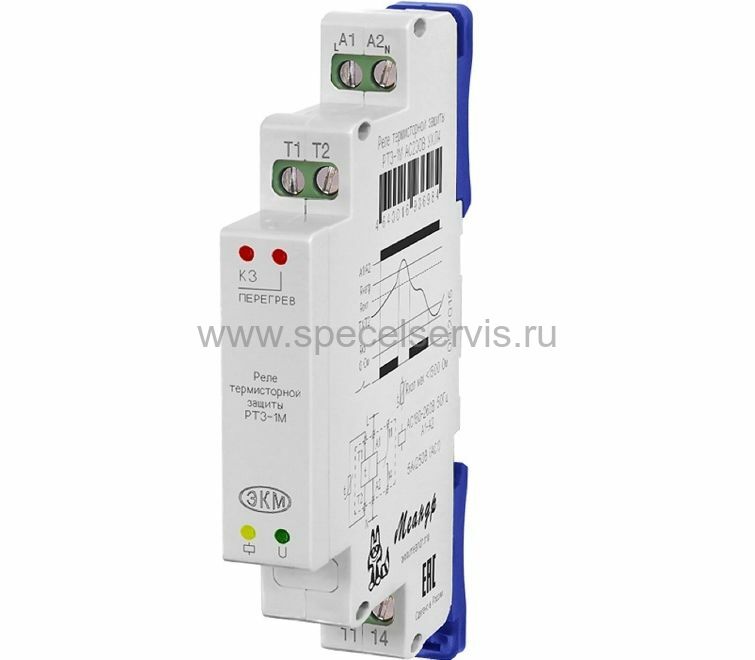

Реле выпускаются в унифицированном пластмассовом корпусе шириной всего 13 мм с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле «
», красные индикаторы «КЗ» и «Перегрев» для визуального анализа аварийных режимов двигателя. На боковой стенке корпуса расположен переключатель режимов работы; 1 - РТС или термоконтакт и 2 - работа с памятью или автовключение при охлаждении.
РАБОТА РЕЛЕ
Реле контролирует аварийные режимы двигателей, укомплектованных встроенными температурными датчиками в качестве которых используются терморезисторы с положительным ТКС (позисторы) или биметаллические термоконтакты.
Реле функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска. Последовательно включённые датчики подсоединяются к зажимам «Т1» и «Т2». Число подсоединяемых датчиков ограничивается суммарным сопротивлением отдельных позисторов R = R1+R2…+Rn<=1,5 k.
В нормальном режиме работы двигателя сопротивление датчиков не достигает порога срабатывания, при этом встроенное исполнительное реле включено и контакты 11-14 замкнуты. При нагревании даже одного датчика и превышения значения Rнагр. реле выключается и контакты 11-14 размыкаются.
После охлаждения датчиков и достижения значения Rохл. реле снова автоматически включается, замыкая контакты 11-14.
При обнаружении короткого замыкания в цепи датчиков (Rкз
В качестве датчиков температурной защиты могут использоваться позисторы типа СТ14.2. Свойства реле позволяют использовать другие позисторные температурные датчики соответствующие требованиям DIN44081 и DIN44082.
Термисторное реле в комплексе с позисторами или термоконтактами можно также использовать для контроля температуры:
- вентиляторов горячего воздуха;
- подшипников;
- масел;
- воздуха;
- отопительных установок;
- трансформаторов.
Параметр | Ед.изм. | Значение | |
Входная цепь А1-А2 | |||
Номинальное напряжение питания | В | АС230 | |
Допустимое напряжения питания | В | АС170-270 | |
Потребляемая мощность, не более | ВА | 2 | |
Измерительная цепь Т1-Т2 | |||
Количество термометрических датчиков в измерительной цепи | шт. | До 6 | |
Функция контроля К3 | есть | ||
Сопротивление Rнагр. | кОм | 3,4 ± 5% | |
Сопротивление Rохл. | кОм | 2,3 ± 5% | |
Сопротивление Rкз при К3 температурных датчиков (реле выключается) менее | Ом | 25 | |
Минимальное сопротивление в измерительной цепи в холодном состоянии | Ом | 40 ± 5% | |
Максимальное сопротивление в измерительной цепи в холодном состоянии | кОм | 1,5 ± 5% | |
Максимальная длина проводки для распознавания К3 | м | 2х100 (при 0,75мм2), 2х400 (при 2,5мм2) | |
Время реакции, не более | с | 0,1 | |
Выходные цепи | |||
Количество и тип контактов | 1 замыкающий | ||
Максимальное коммутируемое напряжение | В | 400 | |
Максимальное коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 | |
Механическая износостойкость, не менее | циклов | 10х106 | |
Электрическая износостойкость, не менее | циклов | 100000 | |
Общие параметры | |||
Диапазон рабочих температур (по исполнениям) | 0С | -25...+55 (УХЛ4) -40...+55 (УХЛ2) | |
Температура хранения | 0С | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
Режим работы | круглосуточный | ||
Рабочее положение в пространстве | произвольное | ||

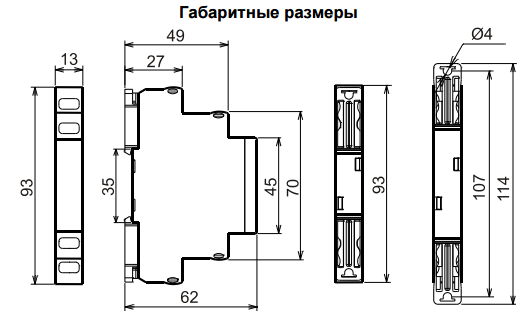

Габаритные размеры | мм | 13х93х62 | |
Масса | кг | 0,05 | |
