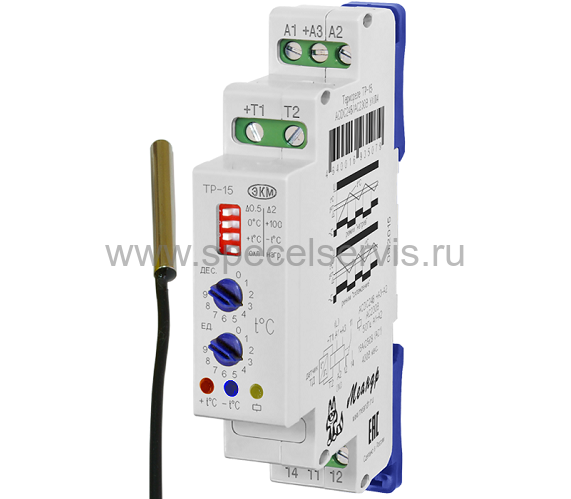

ТР-15 ACDC24В/АС230В УХЛ2 с ТД-3
Наведите на картинку для увеличения
ТР-15 ACDC24В/АС230В УХЛ2 с ТД-3 – Описание
Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
Особенности:
- Прецизионная дискретная установка температуры (через 1 С)
- Широкий диапазон контролируемых температур –55 ... +125 С
- Возможность работы в режиме «нагрев» или «охлаждение»
- Выходной контакт - 1 переключающая группа 16 А/250 В
- Контроль исправности датчика
- Переключаемый гистерезис 0,5 или 2 С
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
| Индикация режимов работы | |
| Состояние индикаторов | Функциональное назначение |
| Включён «-t C» | T C уст в диапазоне -55 ... 0 C |
| Включён «+t C» | T C уст в диапазоне -0 ... +99 C |
| Включён «+t C» и вспыхивает | T C уст в диапазоне +100 ... +125 C |
| Поочерёдное включение «-t C» и «+t C» | Неправильно задание температуры t C уст (выше +125 C или ниже -55 C) |
| Одновременное включение «-t C» и «+t C» | Обрыв датчика, его неисправность или неправильное подключение |
| Жёлтый включён | Исполнительное реле включено |
Технические характеристики
| Параметр | ТР-15 | |
| Номинальное напряжение питания | ACDC 24/AC 230 В | |
| Потребляемая мощность, не более | 2 ВА | |
| Диапазон контролируемых температур | -55 ... +125 С | |
| Погрешность измерения температуры: от –10 до 850 С /в остальном рабочем диапазоне | ±0,5 С/ ± 2 С | |
| Температурный гистерезис | 0,5 или 2 С | |
| Время готовности, не более | 2,5 с | |
| Максимальное коммутируемое напряжение | 400 В (AC1/5A) | |
| Максимальный коммутируемый ток: АС 250 В 50 Гц (АС1)/DC 30 В (DC1) | 16 А | |
| Максимальная коммутируемая мощность: АС 250 В 50 Гц (АС1)/DC 30 В (DC1) | 4000/480 ВА/Вт | |
| Максимальное напряжение между цепями питания и контактами реле | АС2000 В (50 Гц – 1 мин) | |
| Механическая износостойкость, не менее | 10х106 циклов | |
| Электрическая износостойкость, не менее | 100000 циклов | |
| Количество и тип контактов | 1 переключающая группа | |
| Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96 | IP40/IP20/IP68 | |
| Диапазон рабочих температур (по исполнениям) | -25…+55 С (УХЛ4) -40…+55 С (УХЛ2) | |
| Температура хранения | -40....+70 С | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80 % (при 25 С) | |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | 18х93х62 мм | |
| Масса | 0,075 кг |
