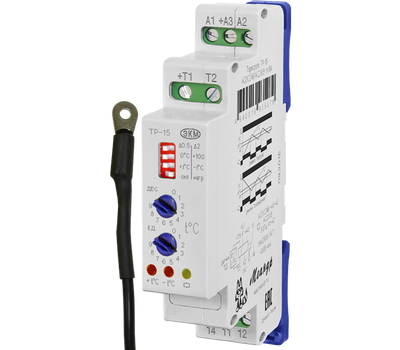

ТР-15 DC12В УХЛ2 с ТД-2
Наведите на картинку для увеличения
ТР-15 DC12В УХЛ2 с ТД-2 – Описание
Реле контроля температуры ТР-15 (термореле)
- Прецизионная дискретная установка температуры (через 10С)
- Широкий диапазон контролируемых температур –55...+1250С
- Возможность работы в режиме «нагрев» или «охлаждение»
- Выходной контакт - 1 переключающая группа 16А/250В
- Контроль исправности датчика
- Переключаемый гистерезис 0,5 или 20С
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2 (указать при заказе).
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: DIP-переключатель для задания зоны гистерезиса «?0,5/?2», для выбора диапазона температуры «00С\+100», для задания положительной или отрицательной температуры «+t0С/-t0С», для выбора режима работы «охл./нагр.», поворотный переключатель «ДЕС.» для задания десятков температуры, поворотный переключатель «ЕД.» для задания единиц температуры, красный индикатор «+t0С» нагревания, синий индикатор «-t0С» охлаждения, жёлтый индикатор срабатывания встроенного исполнительного реле «
».
РАБОТА ТЕРМОРЕЛЕ
Термореле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.».
Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст - ?. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст.+?.
ВНИМАНИЕ: При использовании устройств мощностью более 3500Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.
| Состояние индикаторов | Функциональное назначение |
| Синий включён | t0C уст в диапазоне -55...00C |
| Красный включён | t0C уст в диапазоне -0...+990C |
| Красный включён и вспыхивает | t0C уст в диапазоне +100...+1250C |
| Поочерёдное включение синего и красного | 1. Неправильно задание температуры t0C уст (выше +1250C или ниже -550C) 2. Обрыв датчика, его неисправность или неправильное подключение |
| Жёлтый включён | Исполнительное реле включено |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТР-15
| Параметр | Ед.изм. | ТР-15 | |
|
Номинальное напряжение питания
|
В | ACDC24/AC230 | DC12 |
|
Потребляемая мощность, не более
|
ВА |
2
|
|
|
Диапазон контролируемых температур
|
°С |
-55...+125
|
|
|
Погрешность измерения температуры:
- от –10 до 850С
- в остальном рабочем диапазоне
|
0С
|
±0,5
± 2
|
|
|
Температурный гистерезис
|
0С |
0,5или 2
|
|
|
Время готовности, не более
|
с |
2,5
|
|
|
Максимальное коммутируемое напряжение
|
В |
400 (AC1/5A)
|
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
16
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт |
4000/480
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В |
АС2000 (50Гц - 1мин)
|
|
|
Механическая износостойкость, не менее
|
циклов |
10х106
|
|
|
Электрическая износостойкость, не менее
|
циклов |
100000
|
|
|
Количество и тип контактов
|
1 переключающая группа
|
||
|
Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96
|
IP40/IP20/IP68
|
||
|
Диапазон рабочих температур (по исполнениям)
|
0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
|
Температура хранения
|
0С |
-40....+70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | ||
|
Относительная влажность воздуха
|
% |
до 80 (при 250С)
|
|
|
Рабочее положение в пространстве
|
произвольное
|
||
|
Режим работы
|
круглосуточный
|
||
|
Габаритные размеры
|
мм |
18х93х62
|
|
|
Масса
|
кг |
0,075
|
|
В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.
|
Тип датчика ТД-2 (накладной)
|
-55…+1250С
|
|
Диэлектрическая прочность между корпусом датчика и выводами
|
АС1000В (1 мин)
|
|
Сопротивление изоляции, не менее
|
100 МОм (на АС500В)
|
