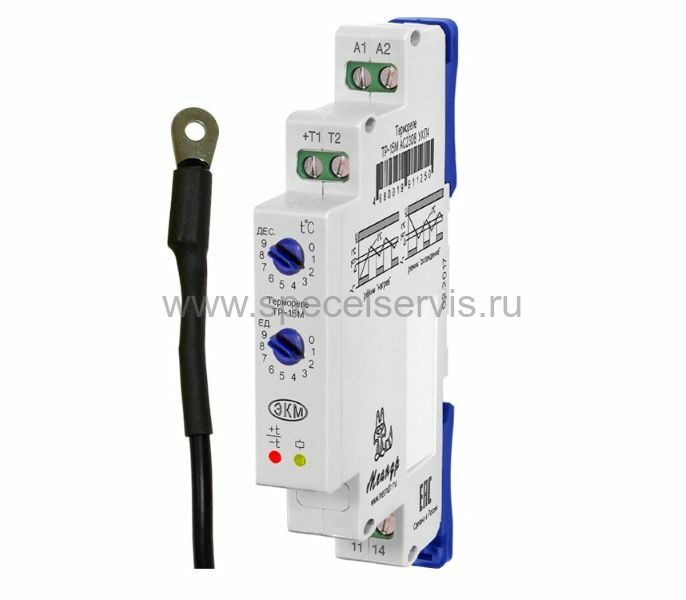

ТР-15М АС230В УХЛ4 с ТД-2

Температурное реле ТР-15М

Предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиком ТД-2 или без него (указать при заказе).

Особенности:

• прецизионная дискретная установка температуры (через 1 ºС);
• широкий диапазон контролируемых температур -55 ...+125 ºС;
• возможность работы в режиме «нагрев» или «охлаждение»;
• выходной контакт - 1 переключающая группа 16А/250В;
• контроль исправности датчика;
• переключаемый гистерезис 0.5 или 2 ºС;
• работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim);
• корпус шириной ¾ модуля (13мм).

Технические характеристики:

Принцип работы:

Термореле может работать в двух режимах: «нагрев» или «охлаждение». «Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель). «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.». Диаграммы работы реле в режимах «охлаждение» и «нагрев» представлены на рис. 1 и рис. 2, где t ºС уст - значение температуры срабатывания реле установленное на переключателях «ЕД.» и «ДЕС.», t ºС - текущее значение температуры, Δ - температурный гистерезис. Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится (рис. 1). По достижении установленной температуры (t ºС уст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t ºС уст - Δ. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится (рис. 2). По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t ºС уст. +Δ.

Внимание: При использовании устройств мощностью более 3500 Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.

Габаритный чертеж

Схема подключения
