ТР-30 АС230В УХЛ2
Наведите на картинку для увеличения
ТР-30 АС230В УХЛ2 – Описание
Реле контроля температуры ТР-30 (термоблок), нагрузка до 30А
- Пыле-влагозащищённое исполнение
- Прецизионная установка температуры (с шагом 10С)
- Широкий диапазон контролируемых температур –55...+1250С
- Работа в режиме «нагрев» или «охлаждение»
- Выходной замыкающий контакт - АС250В/30А, (7,5 кВт)
- Контроль исправности датчика
- Регулируемый гистерезис переключения 0,5 или 20С
- Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Термореле ТР-30 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.

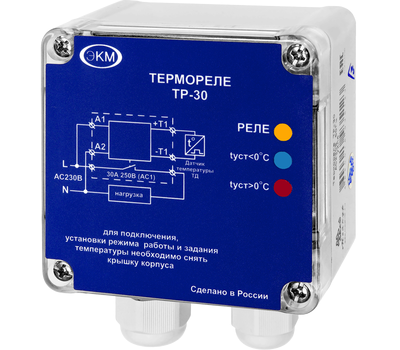

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускается в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление осуществляется на ровную поверхность. Для установки реле, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса закрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31мм2. На плате прибора расположены: два поворотных переключателя для задания температуры «t0С» (установка значений единиц 0-9 и десятков 0-9), переключатель «+t/?» для задания положительной или отрицательной температуры, зоны гистерезиса и режима работы (охлаждение-нагрев), красный индикатор «+t» режима нагрева, синий индикатор «-t» режима охлаждения, жёлтый индикатор включения исполнительного реле.
ВНИМАНИЕ: Запрещается производить какие-либо работы с реле, находящимся под напряжением.

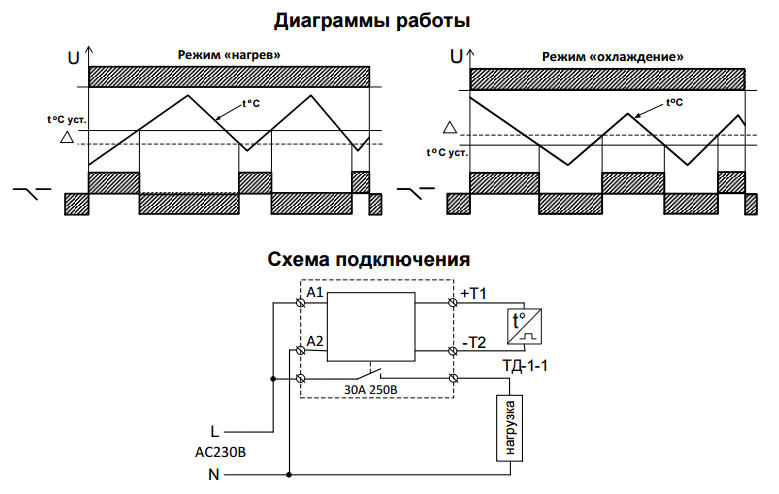

РАБОТА РЕЛЕ
Реле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).
Режим работы выбирается с помощью переключателя «+t/?» первые пять положений переключателя соответствует режиму охлаждение «Охл», следующие пять положений переключателя режиму нагрев «Нагр». Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и контакты замкнуты. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст-? (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст+? (с учётом гистерезиса).
Установка диапазона температур и гистерезиса переключателем «+t/?»:
- «100+t/2» - диапазон от +1250С до +1000С гистерезис 20С
- «+t/2» - диапазон от +990С до +00С гистерезис 20С
- «+t/0.5» - диапазон от +990С до +00С гистерезис 0,50С
- «-t/2» - диапазон от –550С до -00С гистерезис 20С
- «-t/0.5» - диапазон от –550С до - 00С гистерезис 0,50С
Контроль рабочих режимов осуществляется по индикаторам.
ВНИМАНИЕ: При использовании устройств мощностью более 7500 Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.
Состояние индикаторов | Функциональное назначение |
Синий включён | t0C уст в диапазоне -55...00C |
Красный включён | t0C уст в диапазоне 0...+990C |
Красный включён и вспыхивает | t0C уст в диапазоне +100...+1250C |
Поочерёдное включение синего и красного | Неправильно задание температуры t0C уст (выше +1250C или ниже -550C) |
Одновременное мигание синего и красного | Обрыв датчика, его неисправность или неправильное подключение |
Жёлтый включён | Исполнительное реле включено |
|
Параметр
|
Ед.изм.
|
ТР-30 AC230В
|
|
Номинальное напряжение питания
|
В
|
АС230 ± 10%
|
|
Потребляемая мощность, не более
|
ВА
|
2
|
|
Диапазон измеряемых температур
|
°С
|
-55...+125
|
|
Погрешность измерения температуры в диапазоне – 10…+850С
- в остальном рабочем диапазоне
|
0С
|
±0,5
±2
|
|
Температурный гистерезис
|
0С
|
0,5 или 2
|
|
Время готовности, не более
|
с
|
2,5
|
|
Максимальное коммутируемое напряжение
|
В
|
400
|
|
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)
|
А
|
30
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
7500/900
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Количество и тип контактов
|
|
1 нормально открытый контакт
|
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
|
IP54
|
|
Диапазон рабочих температур
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0С | -40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 или уХЛ2 | |
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
2
|
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|

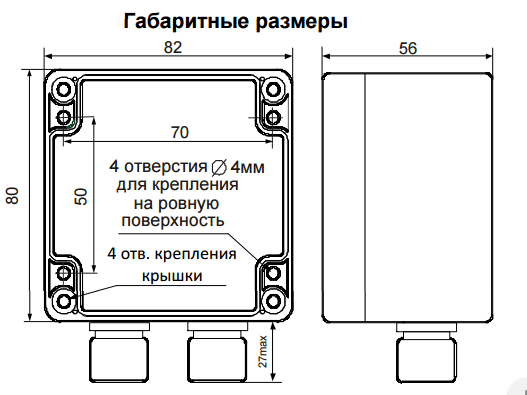

Габаритные размеры
|
мм
|
82х80х56
|
|
Масса
|
кг
|
0,215
|
