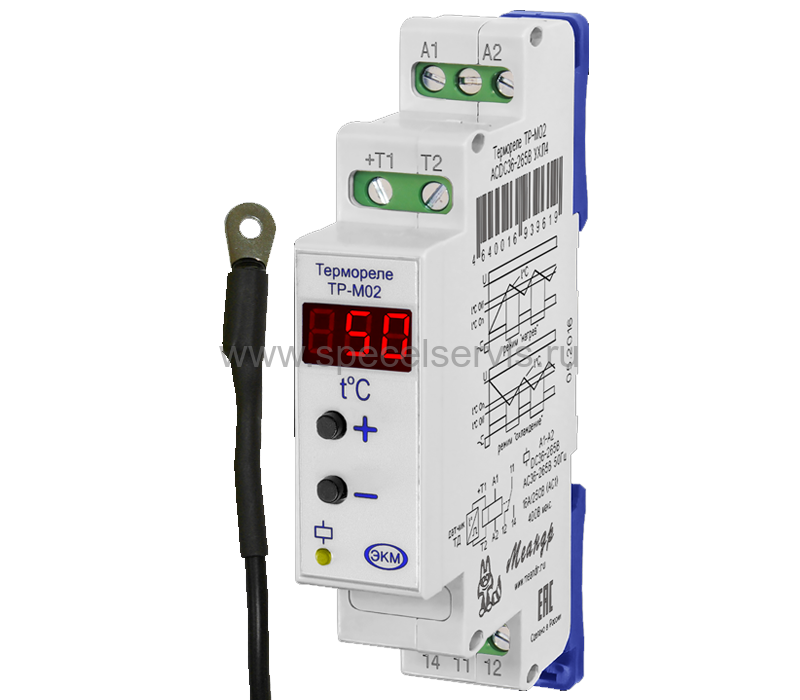

ТР-М02 ACDC10-30В УХЛ2 с ТД-2
Наведите на картинку для увеличения
ТР-М02 ACDC10-30В УХЛ2 с ТД-2 – Описание
Термореле ТР-М02 ACDC10-30В УХЛ2 с датчиком, с СД дисплеем и индикацией температуры
- Отображение текущей температуры на индикаторе
- Широкий диапазон контролируемых температур –55 ...+1250С
- Работа в режиме "нагрев" или "охлаждение"
- Выходной контакт - 1 переключающая группа 16А/250В
- Контроль исправности датчика
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Температурное реле ТР-М02 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2 (указать при заказе).
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «
» срабатывания встроенного исполнительного реле.
» срабатывания встроенного исполнительного реле.РАБОТА ТЕРМОРЕЛЕ
Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.
«Нагрев» - режим при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» - режим при котором встроенное реле включено, если контролируемая температура выше установленной (холодильник).
На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка «Err».
При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.
». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-М02
|
Параметр
|
Ед.изм.
|
ТР-М02 ACDC36-265В
|
ТР-М02 АСDC10-30В |
|
Номинальное напряжение питания
|
В
|
ACDC36-265
|
АСDC10-30±10% |
|
Потребляемая мощность, не более
|
ВА
|
2
|
|
|
Диапазон контролируемых температур
|
0С
|
-55...+125
|
|
|
Погрешность измерения температуры: от –10 до 850С
в остальном рабочем диапазоне
|
0С
|
±0,5
±2
|
|
|
Время готовности, не более
|
с
|
2,5
|
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/5A)
|
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
16
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
|
Количество и тип контактов
|
|
1 переключающая группа
|
|
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
|
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
|
Температура хранения
|
0С
|
-40....+70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
| Высота над уровнем моря | м | до 2000 | |
|
Рабочее положение в пространстве
|
|
произвольное
|
|
|
Режим работы
|
|
непрерывный
|
|
|
Габаритные размеры
|
мм
|
18х93х62
|
|
|
Масса
|
кг
|
0,08
|
|
В стандартный комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.
|
Тип датчика ТД-2 (накладной)
|
-55…+1250С
|
|
Диэлектрическая прочность между корпусом датчика и выводами
|
АС1000В (1мин)
|
|
Сопротивление изоляции, не менее
|
100Ом (на АС500В)
|
