ТР-М02 ACDC36-265В УХЛ4 с ТД-3

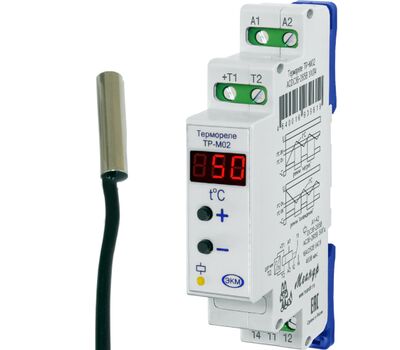

ТР-М02 ACDC36-265В УХЛ4 с ТД-3 МЕАНДР - фото

Наведите на картинку для увеличения

3 149.00 Р
3 005.00 Р5+
2 885.00 Р15+
1 шт.
Оптовые цены:
Кол-во 5+ 15+
Цена 3 005.00 Р 2 885.00 Р

Минимальное кол-во: 1.

10150451
Бренд:МЕАНДР
Норма упаковки:1
Отложить Сравнить

ТР-М02 ACDC36-265В УХЛ4 с ТД-3 – Описание

Особенности:

  • Отображение текущей температуры на цифровом трёхразрядном индикаторе
  • Широкий диапазон контролируемых температур –55 ...+125 0С
  • Работа в режиме "нагрев" или "охлаждение"
  • Выходной контакт - 1 переключающая группа 16 А/250 В
  • Контроль исправности датчика
  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

НАЗНАЧЕНИЕ РЕЛЕ:

 Температурное реле ТР-М02 (далее - реле) предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиком ТД-3 (указать при заказе).

 КОНСТРУКЦИЯ РЕЛЕ:

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор срабатывания встроенного исполнительного реле.

  ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.

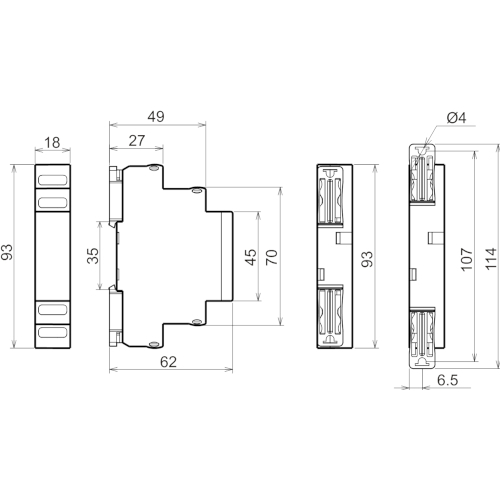

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

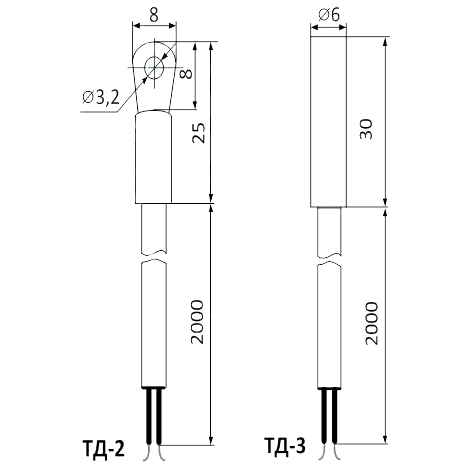

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА


ТР-М02 ACDC36-265В УХЛ4 с ТД-3 – Характеристики

Технические характеристики:

  • Номинальное напряжение питания: AC/DC 36-265 В;
  • Потребляемая мощность, не более: 2 ВА;
  • Диапазон контролируемых температур: -55...+125 С;
  • Погрешность измерения температуры: от –10 до 85 С;
  • в остальном рабочем диапазоне ±0,5 / ±2;
  • Время готовности, не более: 2,5 сек;
  • Максимальное коммутируемое напряжение 400 В (AC1/5A);
  • Максимальный коммутируемый ток: АС250 В 50 Гц (АС1)/DC30 В (DC1): 16 А;
  • Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1): 4000 ВА/480 Вт;
  • Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин);
  • Механическая износостойкость, не менее: 10х106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Количество и тип контактов: 1 переключающая группа;
  • Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
  • Диапазон рабочих температур (по исполнениям): -25…+55 (УХЛ4) 0С, -40…+55 (УХЛ2) 0С;
  • Температура хранения: -40…+70 0С;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80% (при 25 0С);
  • Высота над уровнем моря: до 2000 м;
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: непрерывный;
  • Габаритные размеры: 18х93х62 мм;
  • Масса: 0,08 кг.
