ТР-М03 ACDC10-30В УХЛ2 с ТД-2

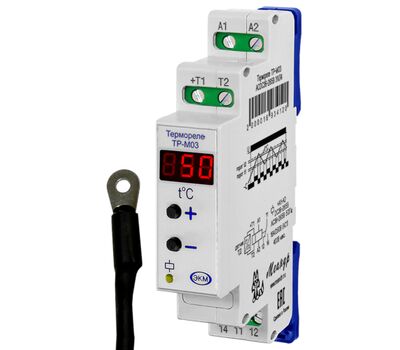

ТР-М03 ACDC10-30В УХЛ2 с ТД-2 МЕАНДР - фото

Наведите на картинку для увеличения

4 250.00 Р
4 055.00 Р5+
3 893.00 Р15+
Под заказ
Оптовые цены:
Кол-во 5+ 15+
Цена 4 055.00 Р 3 893.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10156035
Бренд:МЕАНДР
Норма упаковки:0
Условия поставки:Под заказ
Срок поставки:3-6 нед.
Отложить Сравнить

ТР-М03 ACDC10-30В УХЛ2 с ТД-2 – Описание

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКАОсобенности:

  • Отображение текущей температуры на цифровом трёхразрядном индикаторе
  • Широкий диапазон контролируемых температур –55 ...+125 0С
  • Работа в режиме "антиобледенения"
  • Выходной контакт - 1 переключающая группа 16 А/250 В
  • Контроль исправности датчика
  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

НАЗНАЧЕНИЕ РЕЛЕ:

 Термореле ТР-М03 (далее - реле) предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе).

 КОНСТРУКЦИЯ РЕЛЕ:

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на DIN - рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор срабатывания встроенного исполнительного реле.

 ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА


ТР-М03 ACDC10-30В УХЛ2 с ТД-2 – Характеристики

Технические характеристики:

  • Номинальное напряжение питания: АС/DC 10-30±10% В;
  • Потребляемая мощность, не более: 2 ВА;
  • Диапазон контролируемых температур: -55...+125 0С;
  • Погрешность измерения температуры: от –10 до 85 0С;
  • в остальном рабочем диапазоне: ±0,5 / ±2;
  • Температурный гистерезис: 1 0С
  • Время готовности, не более: 2,5 сек;
  • Максимальное коммутируемое напряжение: 400 В (AC1/5A);
  • Максимальный коммутируемый ток: АС250 В 50 Гц (АС1)/DC30 В (DC1): 16 А;
  • Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1)/DC30 В (DC1): 4000 ВА/480 Вт;
  • Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин);
  • Механическая износостойкость, не менее: 10х106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Количество и тип контактов: 1 переключающая группа;
  • Степень защиты реле по корпусу/по клеммам: IP40/IP20;
  • Диапазон рабочих температур (по исполнениям): -25…+55 (УХЛ4) 0С, -40…+55 (УХЛ2) 0С;
  • Температура хранения: -40…+70 0С;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80% (при 25 0С);
  • Высота над уровнем моря: до 2000 м;
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: непрерывный;
  • Габаритные размеры: 18х93х62;
  • Масса: 0,08.
