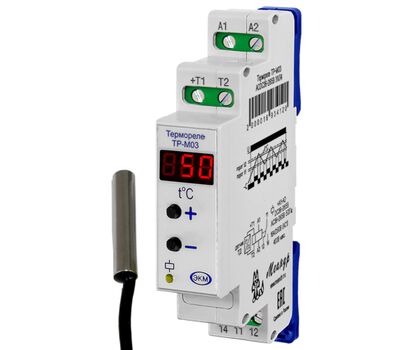

ТР-М03 ACDC10-30В УХЛ2 с ТД-3

Особенности:

• Отображение текущей температуры на цифровом трёхразрядном индикаторе
• Широкий диапазон контролируемых температур –55 ...+125 ⁰С
• Работа в режиме "антиобледенения"
• Выходной контакт - 1 переключающая группа 16 А/250 В
• Контроль исправности датчика
• Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

НАЗНАЧЕНИЕ РЕЛЕ:

 Термореле ТР-М03 (далее - реле) предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, ТД-3 или без него (указать при заказе).

 КОНСТРУКЦИЯ РЕЛЕ:

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на DIN - рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор срабатывания встроенного исполнительного реле.

 ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА
