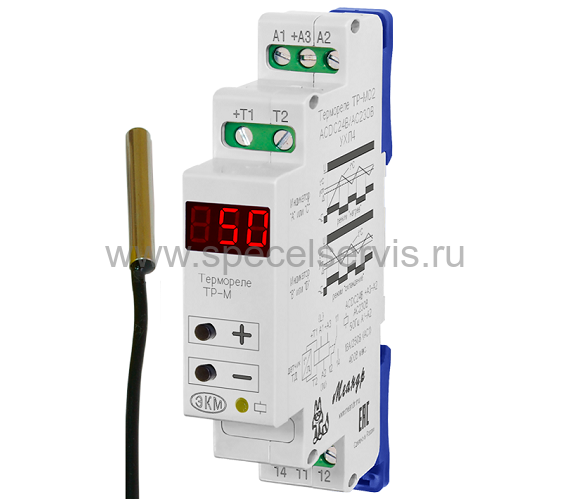

ТР-М03 ACDC36-265В УХЛ4 с ТД-3
Наведите на картинку для увеличения
ТР-М03 ACDC36-265В УХЛ4 с ТД-3 – Описание
Термореле ТР-М03 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
Особенности:
- Отображение текущей температуры на цифровом трёхразрядном индикаторе
- Широкий диапазон контролируемых температур –55 ...+125 С
- Работа в режиме "нагрев"
- Выходной контакт - 1 переключающая группа 16А/250 В
- Контроль исправности датчика
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
| Технические характеристики | ТР-М03 |
| Номинальное напряжение питания | ACDC 36-265 В |
| Потребляемая мощность, не более | 2 ВА |
| Диапазон контролируемых температур | -55...+125 С |
| Погрешность измерения температуры: от –10 до 850С/в остальном рабочем диапазоне | ±0,5 С/ ±2 С |
| Температурный гистерезис | 1 С |
| Время готовности, не более | 2,5 с |
| Максимальное коммутируемое напряжение | 400 В (AC1/5A) |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 16 А |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | 4000/480 ВА/Вт |
| Максимальное напряжение между цепями питания и контактами реле | АС 2000 В (50Гц - 1мин) |
| Электрическая износостойкость, не менее | 100000 циклов |
| Количество и тип контактов | 1 переключающая группа |
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Диапазон рабочих температур (по исполнениям) | -25…+55 С (УХЛ4) -40…+55 С (УХЛ2) |
| Температура хранения | -40....+70 С |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80 % (при 250С) |
| Высота над уровнем моря | до 2000 м |
| Габаритные размеры | 18х93х62 |
| Масса | 0,08 |
