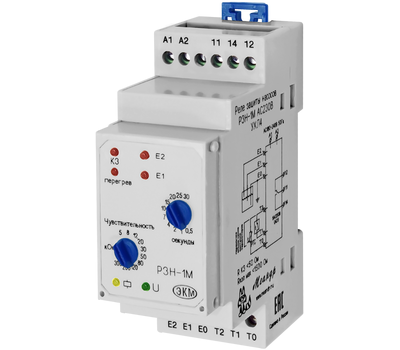

РЗН-1М AC230В УХЛ4
Наведите на картинку для увеличения
РЗН-1М AC230В УХЛ4 – Описание
Реле защиты насосов РЗН-1М
- Защита насосов, имеющих встроенные датчики перегрева и наличия жидкости, от перегрева или попадания внутрь воды
- Отключаемая функция термисторной защиты двигателя насоса
- Возможна работы с биметаллическими датчиками температуры
- Выходной контакт - 1 переключающая группа (250В/5А)
НАЗНАЧЕНИЕ
Реле защиты насосов РЗН-1М разработано специально для защиты насосов, имеющих встроенные термисторные или биметаллические датчики температуры от перегрева, а также, для обнаружения утечек в сочетании с «кондуктивными электродами».
При погружении подключённого электрода в проводящую жидкость может протекать небольшой переменный измерительный ток. Он сигнализирует «вода имеется/воды нет».
Запрещается установка и использование реле во взрывоопасных зонах! Но разрешается подключать электроды внутри «взрывонепроницаемой оболочки» взрывозащищённых двигателей.
При не погруженных (сухих) электродах - реле включено, и горит жёлтый светодиод. Это обеспечивает оптимальную защитную функцию, т. к. даже при отказе электропитания реле выключается, т. е. вызывает сигнализацию аварии.
ВНИМАНИЕ: Т. к. по электродам течёт знакопеременный переменный ток через измеряемую среду, исключается электролитическое расщепление!
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель времени задержки срабатывания насоса, поворотный переключатель «чувствительность» в цепи датчиков, зелёный индикатор наличия питания «U», жёлтый индикатор состояния контактов встроенного реле "
", красные индикаторы короткого замыкания цепи терми-сторов «КЗ», срабатывания тепловой защиты «перегрев», состояния датчиков уровня жидкости «Е1» и «Е2».
", красные индикаторы короткого замыкания цепи терми-сторов «КЗ», срабатывания тепловой защиты «перегрев», состояния датчиков уровня жидкости «Е1» и «Е2».РАБОТА

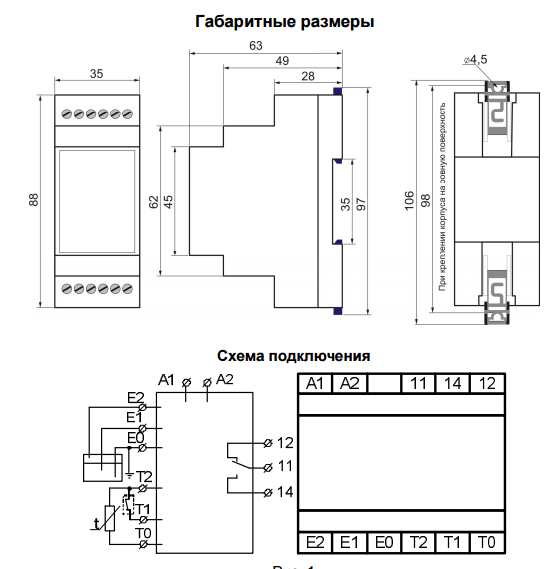

Реле защиты насосов состоит из реле термисторной защиты и реле контроля датчиков. Напряжение питания подаётся на клеммы А1-А2, датчики насоса подключаются к клеммам Е0, Е1 и Е2, цепь термисторной защиты в клеммам Т0, Т1 и Т2.
Подключение цепи термисторной защиты производится в зависимости от типа защиты двигателя насоса. При использовании двигателя оборудованного встроенным термореле контакты термореле подключаются к клеммам Т1-Т2. При использовании двига-теля оборудованного термисторной защитой (встроенные позисторы) измерительная цепь подключается к клеммам Т1-Т0. Если тепловая защита не используется на контакты Т1-Т2 устанавливается перемычка. Контакты встроенного реле и цепи защиты двигателя имеют гальваническую развязку от цепей датчиков.
При подаче напряжения питания загорается зелёный индикатор «U», реле проверяет цепь термисторной защиты, после чего даёт команду на включение насоса при этом загорается жёлтый индикатор "". При неисправности в цепи термисторной защиты, загорится соответствующий индикатор и реле не даст насосу включиться.
". При неисправности в цепи термисторной защиты, загорится соответствующий индикатор и реле не даст насосу включиться.Если в процессе работы насоса изменится сопротивление на одном из датчиков, реле даст команду на отключение насоса при этом загорится красный светодиод датчика, на котором произошло изменение.
На реле можно установить задержку срабатывания от 0,5 до 30секунд, во время отсчёта задержки срабатывания красные индикаторы датчиков будут мигать.
Поворотным переключателем «чувствительность» можно в ручную отрегулировать пороги срабатывания реле в зависимости от сопротивления датчиков.
Внимание: При срабатывании защиты двигатель насоса отключается за 0,5с.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр
|
Ед.изм.
|
РЗН-1М |
|
Номинальное напряжение питания
|
В
|
AC230
|
|
Допустимое напряжения питания
|
В
|
АС170-270
|
|
Потребляемая мощность
|
ВА
|
2
|
|
Количество каналов измерения уровня жидкости
|
шт.
|
2
|
|
Чувствительность канала
|
кОм
|
5, 8, 12, 20, 30, 50, 80, 120, 200, 300 |
|
Задержка отключения/включения насоса
|
с
|
0,5, 1, 2, 4, 7, 10, 15, 20, 25, 30 |
|
Количество позисторов в измерительной цепи электромотора, не более
|
шт.
|
6
|
|
Функция контроля К3
|
|
есть |
|
Сопротивление Rнагр. (выключение реле)
|
кОм
|
3,6 ± 5%
|
|
Сопротивление Rохл. (включение реле)
|
кОм
|
1,5 ± 5%
|
|
Сопротивление Rкз при К3 позисторов (выкл.реле), менее
|
Ом
|
40 |
|
Сопротивление в измерительной цепи в холодном состоянии
|
Ом
|
60 ± 5%
|
|
Макс. длина проводки для распознавания К3
|
м
|
2х100 (при 0,75мм
2), 2х400 (при 2,5мм2) |
|
Время реакции, не более
|
с | 0,5 |
|
Количество и тип контактов
|
|
1 переключающая группа
|
|
Максимальное коммутируемое напряжение
|
В
|
250
|
|
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|
Механическая износостойкость, не менее
|
циклов
|
10*106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
|
Диапазон рабочих температур
|
0С
|
-25…+55 (УХЛ4)
|
|
Диапазон температуры хранения
|
0С
|
-40…+55
|
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Габаритные размеры | мм | 35х90х63 |
| Вес | кг | 0,2 |
