ОМ-163

Ограничитель мощности OM-163

Предназначен для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети, а так же для защиты цепей от длительных перегрузок по мощности. Питание устройства осуществляется от контролируемого напряжения.

Принцип работы:

В процессе работы Устройство контролирует напряжение сети и ток, потребляемый нагрузкой. Параллельно выполняются две базовых функции: Защита от колебаний сетевого напряжения и Ограничение потребляемой мощности.
Функция защиты от колебаний напряжения питания: Если напряжение сети отклоняется от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. 1 секунда для верхнего порога срабатывания и 12 секунд для нижнего порога срабатывания (при напряжении менее 145В или более 285В отключение реле происходит без задержки). По окончании отсчёта времени встроенное силовое реле выключается. После восстановления параметров питания начинается отсчет времени повторного включения по напряжению питания (регулируется в диапазоне от 1 до 900 секунд), После отсчета задержки включается встроенное исполнительное реле. Если в процессе отсчета напряжение питания выйдет за установленные параметры, то отсчет времени сбросится.
Функция ограничения потребляемой мощности: Устройство позволяет осуществлять контроль полной, активной, реактивной мощности или значения тока потребляемого нагрузкой. Конкретный контролируемый параметр выбирается при настройке Устройства. Если потребляемая нагрузкой мощность (ток) превысит установленный порог срабатывания (от 1 до 14 кВт(кВА, кВАр), или от 1 до 63 А), то начнется отсчет задержки отключения исполнительного реле – от 1 до 300 секунд. По окончании отсчёта времени встроенное силовое реле выключается. Если в процессе отсчета времени контролируемый параметр станет менее установленного порога – отсчет времени сбросится. После отключения нагрузки начинается отсчет времени повторного включения реле по превышению порога по мощности (регулируется в диапазоне от 1 до 580 минут или запрет повторного включения). После отсчета задержки снимается запрет на включение встроенного исполнительного реле от функции ограничения мощности. Если напряжения сети при этом находится в заданных порогах, происходит включение встроенного реле.

Устройство имеет возможность индикации на встроенном дисплее текущих значений следующих параметров: напряжение сети (В), ток нагрузки (А), активная мощность (кВт), полная мощность(кВА), реактивная мощность (кВАр). Параметр, отображаемый на дисплее по умолчанию, выбирается при программировании устройства.

Отличительные особенности:

• Регулируемый нижний порог срабатывания по напряжению в диапазоне от 160 до 220 В;
• Регулируемый верхний порог срабатывания по напряжению в диапазоне от 230 до 280 В;
• Регулируемый порог ограничителя мощности в диапазоне от 1,0 до 14 кВт;
• Контроль активной, полной реактивной мощности или тока потребляемого нагрузкой.

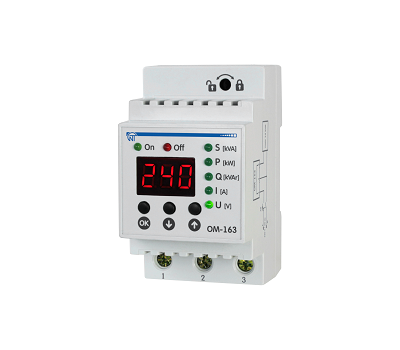

Внешний вид и габаритные размеры:

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

Питание:

Напряжение питания: Переменное однофазное

Напряжение питания AC (переменное): 230 В

Диапазон напряжения питания AC (переменное): AC 120...350В

Максимальное напряжение питания: 400 В

Частота напряжения питания: 50 Гц

Параметры защиты:

Защита от искрения/дуги: нет

Защита от импульсных помех: нет

Верхний порог ускоренного отключения нагрузки: +30В от установленного значения или более 285В

Верхний порог отключения нагрузки: регулируемый (230-280В)

Нижний порог отключения нагрузки: регулируемый (160-220В)

Нижний порог ускоренного отключения нагрузки: -60В от установленного значения или менее 145В

Гистерезис срабатывания: 5В

Задержка включения /повторного включения нагрузки: Регулируемая (1-900 сек)/запрет повторного включения

Время срабатывания защиты по верхнему ускоренному порогу: 120мс

Время срабатывания защиты по верхнему порогу: 1с

Время срабатывания защиты по нижнему порогу: 12с

Время срабатывания защиты по нижнему ускоренному порогу: 120мс

Порог ограничения мощности: регулируемый 0,0...20 кВт

Задержка отключения при перегрузке по мощности: Регулируемое (0-300с)

Параметры коммутации исполнительного устройства:

Тип контактной группы: 1 N/O

Номинальный ток нагрузки: 63А

Технические данные:

Сечение подключаемых проводников: не более 0,5-2,0 кв.мм.

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP10

Диапазон рабочих температур: -30…+55°С

Относительная влажность воздуха: до 85% (при 25°С)

Вес/размеры:

Вес: 0.2 кг.

Габаритные размеры (ШхВхГ): 52х90х70 мм
