МВФ-3М

Автомат ввода резерва МВФ-3М

Предназначен для работы в цепях управления силовыми исполнительными устройствами с помощью трех независимых переключаемых контактов реле в схемах выбора рабочей фазы, соответствующей заданным параметрам, и индикации различных режимов работы блока

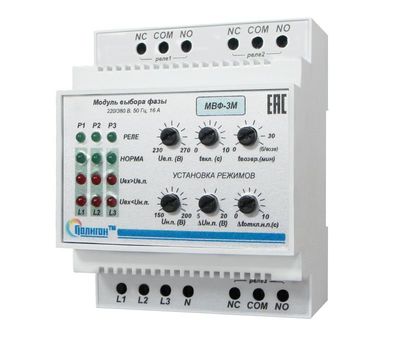

Модуль МВФ-3М выполнен в пластмассовом корпусе для установки на DIN-рейку.

На передней панели модуля находятся ручки регуляторов установки режима работы реле и индикаторы включения режимов и состояния контролируемых параметров.
В нижней части модуля находятся клеммные колодки для подключения его к сети и к схеме управления.

Технические параметры МВФ-3М:

• Номинальная мощность (ток фазы) 16 А
• Масса 0,4кг
• Габаритные размеры 71 х 90 х 60 мм
• Номинальное напряжение 220/380 В; 50 Гц

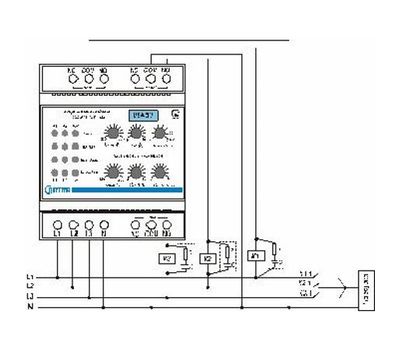

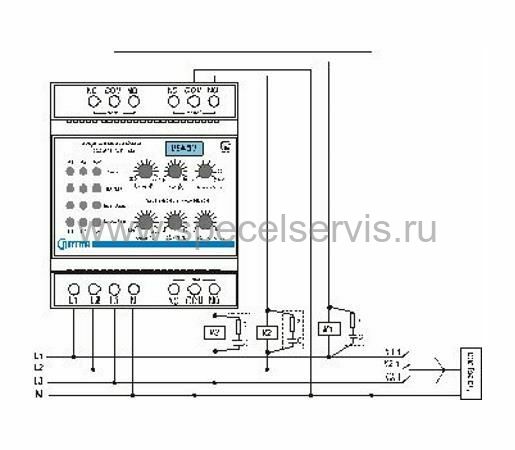

Внимание! Подключение цепей питания катушек контакторов и сигнальных цепей ( L1, L2, L3, N) к силовой сети производить отдельными проводами.
