ПЭФ-301
Наведите на картинку для увеличения
ПЭФ-301 – Описание

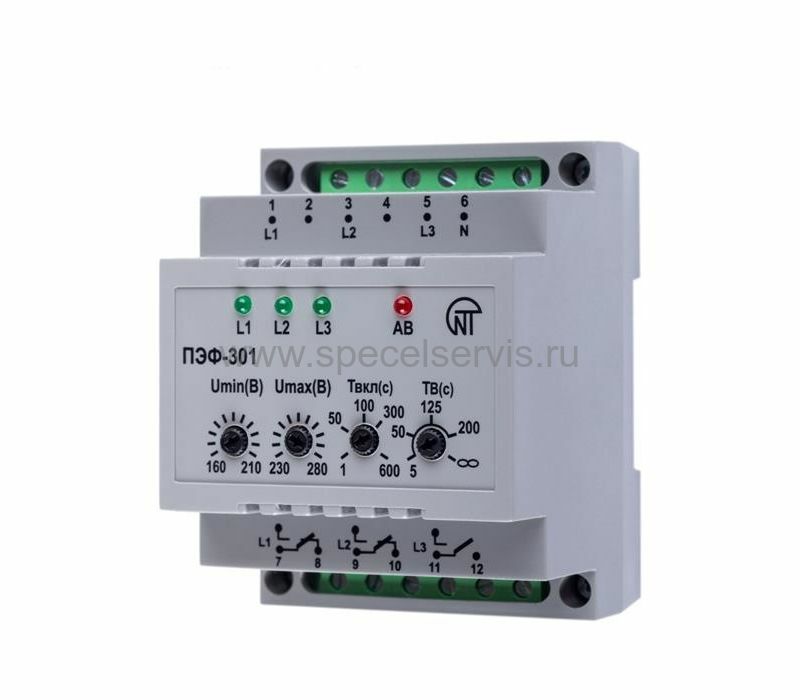

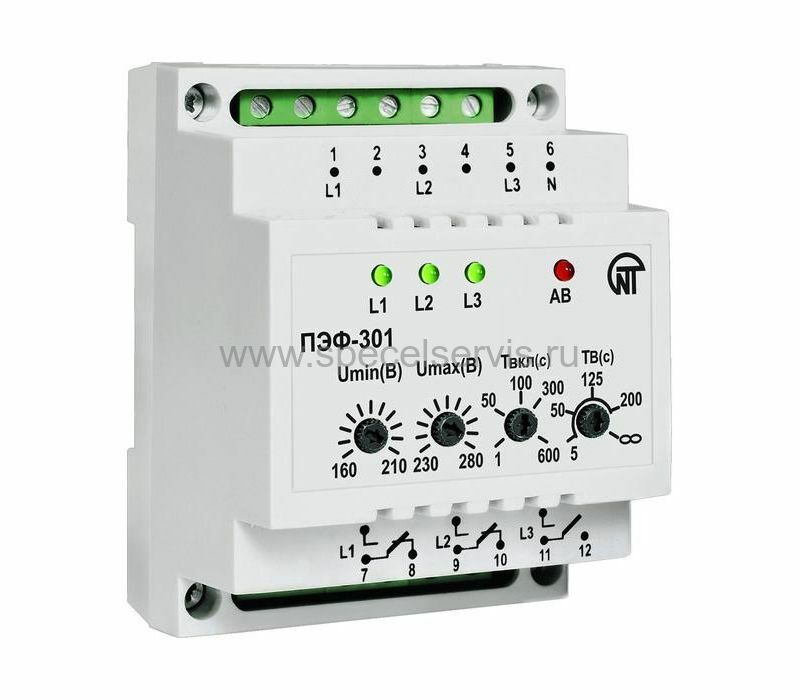

Переключатель фаз ПЭФ-301
Универсальный автоматический электронный фазный переключатель ПЭФ-301 производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку в зависимости от наличия и качества напряжения на фазах. Пороги минимального и максимального напряжения задаются пользователем.
- при мощности до 3,5 кВт (16 А) нагрузка питается непосредственно от ПЭФ-301
- при мощности, превышающей 3,5 кВт (16 А), прибор управляет катушками магнитных пускателей соответствующей мощности
Магнитные пускатели в комплект не входят.
Устройство и принцип работы ПЭФ-301:
Электронный переключатель ПЭФ-301 – микропроцессорное цифровое устройство подключаемое к трехфазной сети через клеммы 1 (L1), 3 (L2), 5 (L3), 6 (N).
Пользователь выставляет пороги срабатывания прибора - минимальное и максимальное значение напряжения, при котором устройство срабатывает и отключает нагрузку.
Фаза L1 является приоритетной. Это значит, что при нормальных параметрах напряжения на всех фазах, подключенных к ПЭФ, нагрузка всегда будет запитана от неё. Если на L1 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-301 переключает нагрузку на другую фазу с допустимым показателем. При несоответствии значения напряжения резервных фаз выставленным порогам срабатывания – нагрузка отключается. При восстановлении параметров приоритетной линии, нагрузка вернется на неё через заданное пользователем время возврата.
Если значение напряжения снизилось ниже минимального порога срабатывания, то переключение (отключение) нагрузки происходит с временной задержкой 12 с (отстройка от пусковых кратковременных посадок). Если напряжение превысило уровень максимального порога срабатывания – переключение (отключение) нагрузки происходит сразу. При отключении нагрузки от трех фаз, ПЭФ-301 продолжает контроль напряжения и при восстановлении значения контролируемого показателя в пределы нормы, нагрузка включится через время ТВКЛ.
| Параметр | Значение |
| Номинальное фазное напряжение, В | 220 |
| Частота сети, Гц | 45-53 |
| Диапазон срабатывания по, UMIN, В | 160-210 |
| Диапазон срабатывания по, UMAX, В | 230-280 |
| Наличие возврата на приоритетную фазу в диапазоне ТВ (5 –200), с | есть |
| Наличие возврата на приоритетную фазу в диапазоне ТВ (200 – ?), с | нет |
| Диапазон регулирования времени повторного включения, ТВКЛ, с | 1-600 |
| Фиксированная задержка переключения (отключения) по UMIN, с | 12 |
| Время переключения на резервные фазы, с, не более | 0,2 |
| Гистерезис (коэффициент возврата) по напряжению, В | 5-7 |
| Точность определения порога срабатывания, В | ±3 |
| Макс. коммутируемый ток (активный) выходных контактов, А, не менее | 16 |
| Фазное напряжение, при котором сохраняется работоспособность прибора, В | 400 |
| Кратковременно допустимое макс. фазное напряжение, при котором сохра- няется работоспособность, В | 450 |
| Потрeбляемая мощность (под нагрузкой), ВА, не более | 1,0 |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А (активный ток), раз, не менее - под нагрузкой 5 А, раз, не менее |
100000 1 млн. |
|
Степень защиты: - прибора - клеммника |
IP40 IP20 |
| Климатическое исполнение | УХЛ4 |

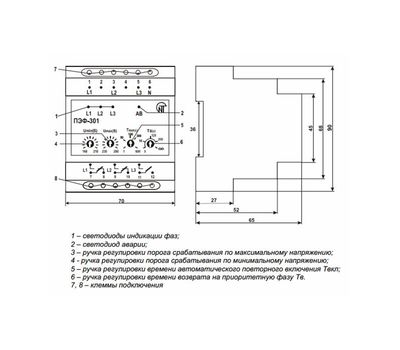

| Габаритные размеры, мм | 52 х 88 х 65 |
| Масса, кг, не более | 0,200 |
| Диапазон рабочих температур, °С | -35...+55 |
| Температура хранения, °С | -45...+70 |
| Монтаж - на стандартную DIN-рейку 35 мм | |
| Положение в пространстве | произвольное |
Вы можете купить ПЭФ-301 со склада в Москве по выгодной цене самовывозом или с доставкой по России.
