ЛСМ-2кз ACDC230B УХЛ4
Наведите на картинку для увеличения
ЛСМ-2кз ACDC230B УХЛ4 – Описание
Лампы сигнальные модульные ЛСМ
- Возможность крепления на рейку-DIN или на ровную поверхность
- Отображают наличие напряжения в контролируемой цепи
- Корпус шириной 13мм
НАЗНАЧЕНИЕ ЛАМП
Лампы сигнальные модульные ЛСМ (далее - лампы) предназначена для установки в распределительные щиты и служат для отображения наличия напряжения в контролируемой цепи. Возможные варианты исполнения и технические характеристик приведены в таблице ниже.
КОНСТРУКЦИЯ ЛАМП
Лампы выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены 1, 2 или 3 светодиода (в зависимости от исполнения).
РАБОТА ЛАМП
Установить лампу в щит и подключить к контролируемой цепи в соответствии с маркировкой на клеммах.
Параметр | Ед.изм. | ЛСМ-1б | ЛСМ-1ж | ЛСМ-1з | ЛСМ-1к | ЛСМ-1с | ЛСМ-2кз | ЛСМ-3б | ЛСМ-3з | ЛСМ-3жкз | ЛСМ-3к | ЛСМ-3кзж |
Соответствуем стандартам | ГОСТ Р 50030.1-2007 | |||||||||||
Номинальное напряжение | В | ACDC230В | ||||||||||
| Потребляемый ток одного индикатора | мА | <6 | ||||||||||
Цвет и порядок расположения (сверху вниз) (соответствует последней букве (буквам) в обозначении) | белый | жёлтый | зелёный | красный | синий | красный зелёный | белый | зелёный | жёлтый красный зелёный | красный | красный зелёный жёлтый | |
Диапазон рабочих температур | 0C | -25...+55 | ||||||||||
Температура хранения | 0C | -40...+70 | ||||||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |||||||||||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||||||||
Относительная влажность воздуха | % | до 80 (при 250C) | ||||||||||
Высота над уровнем моря | м | до 2000 | ||||||||||
| Рабочее положение в пространстве | произвольное | |||||||||||
| Режим работы | круглосуточный | |||||||||||

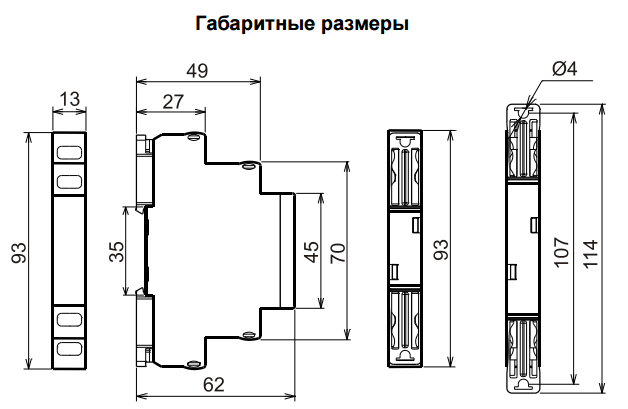

| Габаритные размеры | мм | 13х93х67 | ||||||||||
Масса | кг | 0,04 | 0,05 | 0,06 | ||||||||
