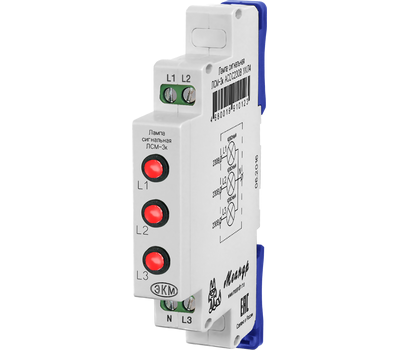

ЛСМ-3к ACDC230B УХЛ4
Наведите на картинку для увеличения
ЛСМ-3к ACDC230B УХЛ4 – Описание
Лампы сигнальные модульные ЛСМ
- Возможность крепления на рейку-DIN или на ровную поверхность
- Отображают наличие напряжения в контролируемой цепи
- Корпус шириной 13мм
НАЗНАЧЕНИЕ ЛАМП
Лампы сигнальные модульные ЛСМ (далее - лампы) предназначена для установки в распределительные щиты и служат для отображения наличия напряжения в контролируемой цепи. Возможные варианты исполнения и технические характеристик приведены в таблице ниже.
КОНСТРУКЦИЯ ЛАМП
Лампы выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены 1, 2 или 3 светодиода (в зависимости от исполнения).
РАБОТА ЛАМП
Установить лампу в щит и подключить к контролируемой цепи в соответствии с маркировкой на клеммах.
|
Параметр
|
Ед.изм.
|
ЛСМ-1б
|
ЛСМ-1ж
|
ЛСМ-1з
|
ЛСМ-1к
|
ЛСМ-1с
|
ЛСМ-2кз
|
ЛСМ-3б
|
ЛСМ-3з
|
ЛСМ-3жкз
|
ЛСМ-3к
|
ЛСМ-3кзж
|
|
Соответствуем стандартам
|
|
ГОСТ Р 50030.1-2007
|
||||||||||
|
Номинальное напряжение
|
В
|
ACDC230В
|
||||||||||
| Потребляемый ток одного индикатора | мА | <6 | ||||||||||
|
Цвет и порядок расположения (сверху вниз) (соответствует последней букве (буквам) в обозначении)
|
|
белый
|
жёлтый
|
зелёный
|
красный
|
синий
|
красный
зелёный
|
белый
|
зелёный
|
жёлтый
красный
зелёный
|
красный
|
красный
зелёный
жёлтый
|
|
Диапазон рабочих температур
|
0C
|
-25...+55
|
||||||||||
|
Температура хранения
|
0C
|
-40...+70
|
||||||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4
|
||||||||||
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
||||||||||
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
||||||||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
||||||||||
|
Высота над уровнем моря
|
м
|
до 2000
|
||||||||||
| Рабочее положение в пространстве | произвольное | |||||||||||
| Режим работы | круглосуточный | |||||||||||
| Габаритные размеры | мм | 13х93х67 | ||||||||||
|
Масса
|
кг
|
0,04
|
0,05
|
0,06
|
||||||||
