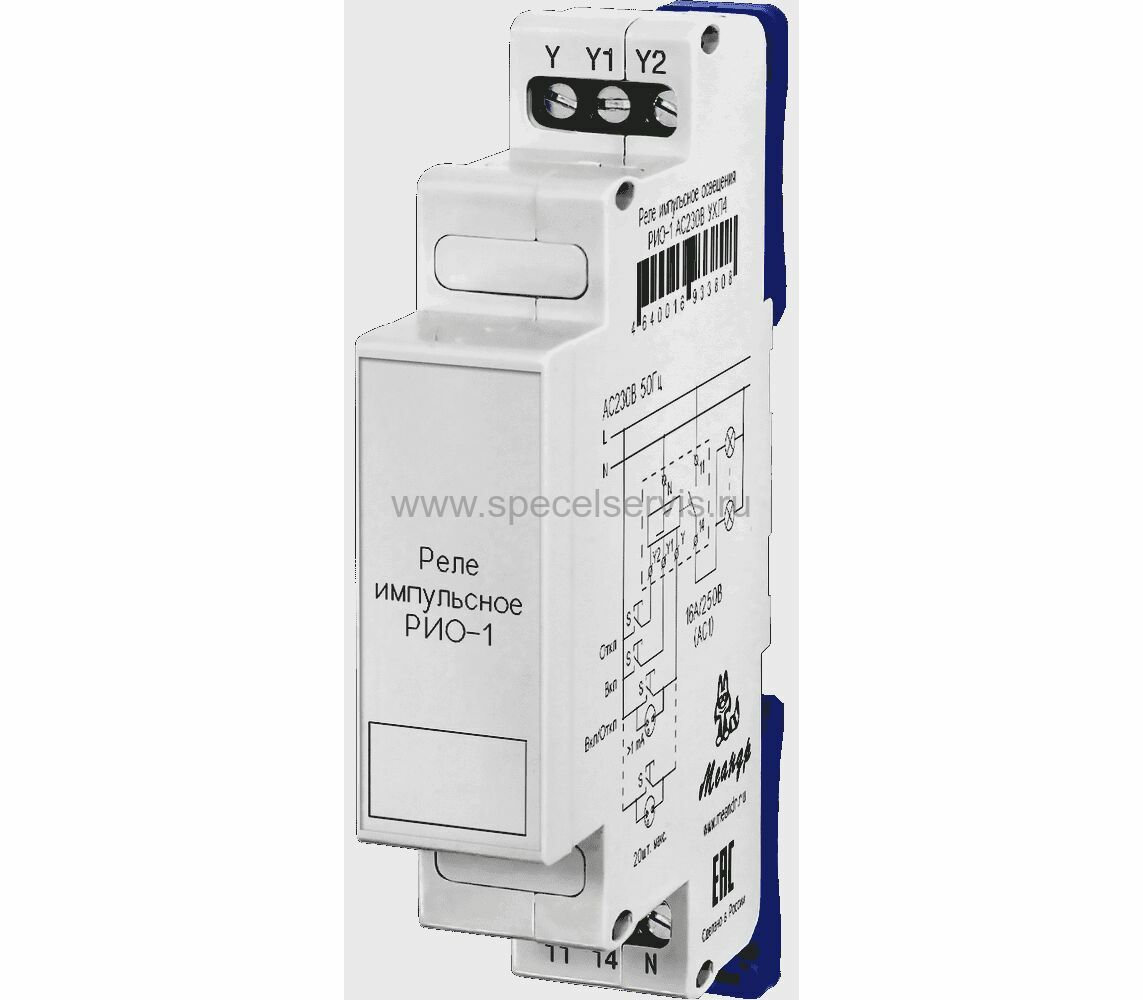

РИО-1 АС100В УХЛ4

РИО-1 АС100В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

2 031.60 Р
1 938.50 Р10+
1 861.00 Р25+
Под заказ
Оптовые цены:
Кол-во 10+ 25+
Цена 1 938.50 Р 1 861.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10148288
Бренд:МЕАНДР
Норма упаковки:0
Условия поставки:Под заказ
Срок поставки:3-6 нед.
Отложить Сравнить

РИО-1 АС100В УХЛ4 – Описание

Особенности:

  • Управление освещением из нескольких мест; - в коридоре, на лестнице, во всем доме и т.п.

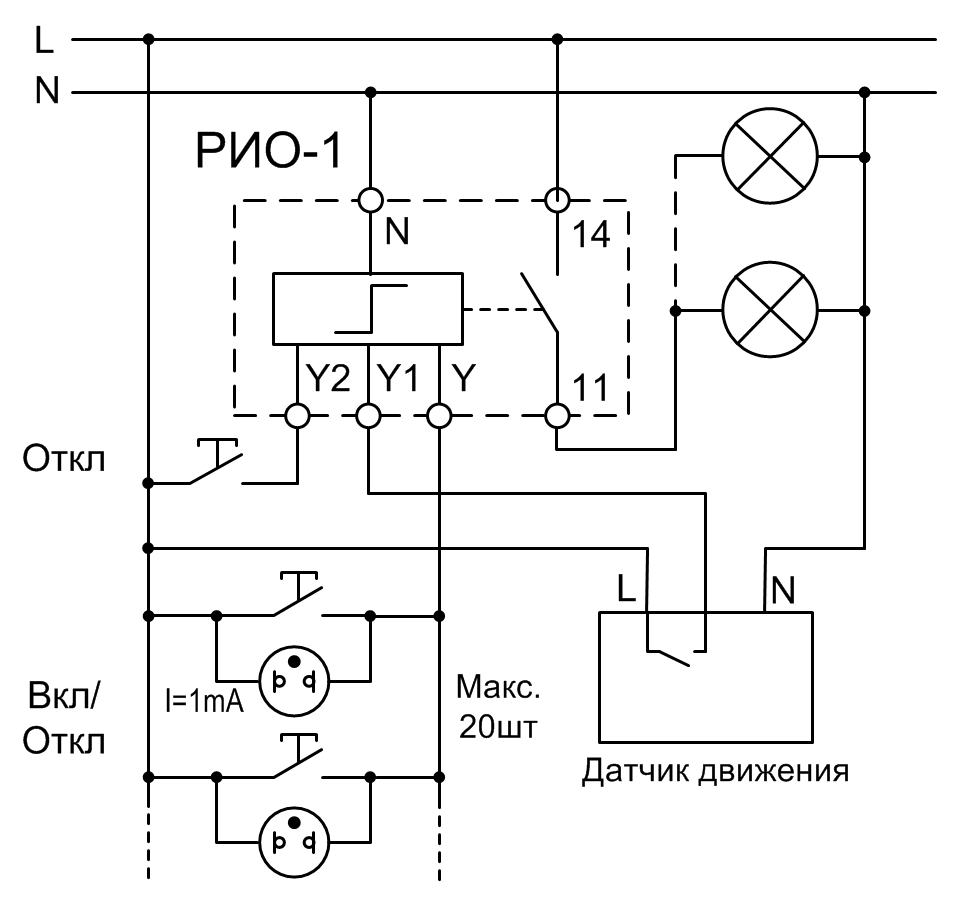

  • Возможна работа с датчиком движения (включение по датчику, выключение по кнопке или по времени *)
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно включить и выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
  • Технология синхронной коммутации контактов

НАЗНАЧЕНИЕ РЕЛЕ:

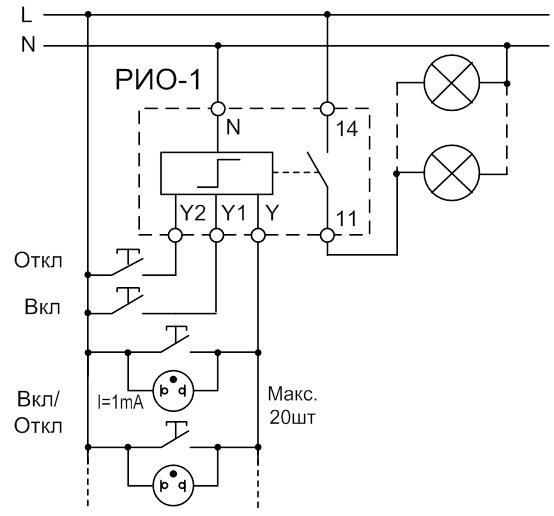

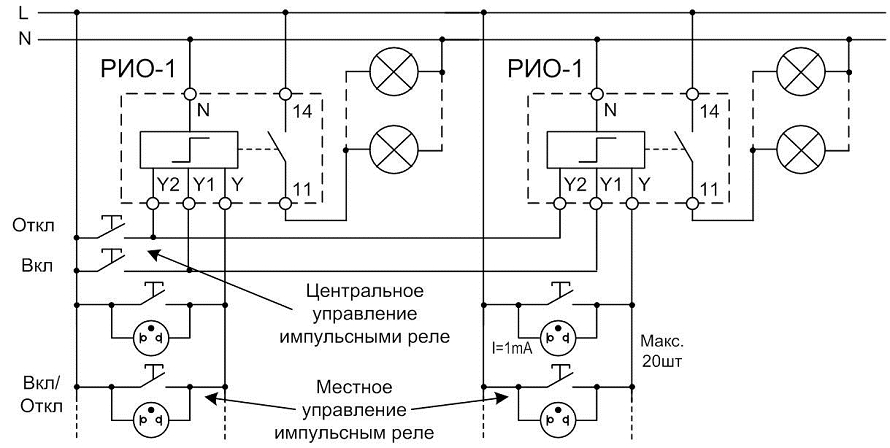

 Импульсное реле освещения РИО-1 предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

 КОНСТРУКЦИЯ РЕЛЕ:

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

РАБОТА РЕЛЕ:

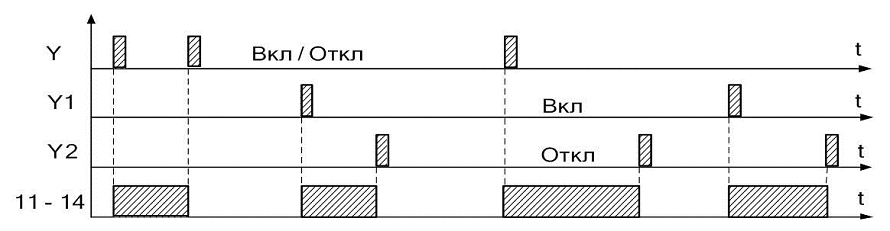

 Реле не требует оперативного питания. Любая команда управления является питанием. Реле имеет три входа управления имеющие различные назначения. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а также позволяет исключить подгорание контактов встроенного исполнительного реле.

  ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.



РИО-1 АС100В УХЛ4 – Характеристики

Технические характеристики:

  • Минимальное время подачи сигнала управления, не менее: 0,3 сек;
  • Время во включенном состоянии (по любому входу): не ограничено;
  • Количество кнопочных выключателей с индикатором тлеющего разряда с током 1 мА по входу «Y», не более: 20 шт.;
  • Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более: 5 шт.;
  • Задержка срабатывания реле, не более: 0,25 сек;
  • Номинальное/максимальное коммутируемое напряжение: 250/400 В;
  • Максимальный коммутируемый ток при активной нагрузке: АС250 В(АС1)/DC30 В(DC1) 16 А;
  • Максимальный коммутируемый ток (<4с при скважности 10): 30 А;
  • Максимальная нагрузка лампами накаливания: 2000 Вт;
  • Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5: 25х35 Вт, 13х65 Вт шт.;
  • Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1): 4000/480 ВА/Вт;
  • Минимальная коммутируемая мощность (100 В/5 мA): 500 мВт;
  • Электрическая прочность (питание - контакты) (50Гц - 1мин): AC2000 В;
  • Механическая износостойкость, не менее: 10х106 циклов;
  • Электрическая износостойкость, не менее: 100000 циклов;
  • Максимальная частота коммутаций, не более: 600 комм./ч;
  • Присоединение: 0,35 ÷ 2,5 мм2;
  • Количество и тип контактов: 1 замыкающий;
  • Диапазон рабочих температур: -25.....+55 0C;
  • Температура хранения -40....+70 0C;
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4;

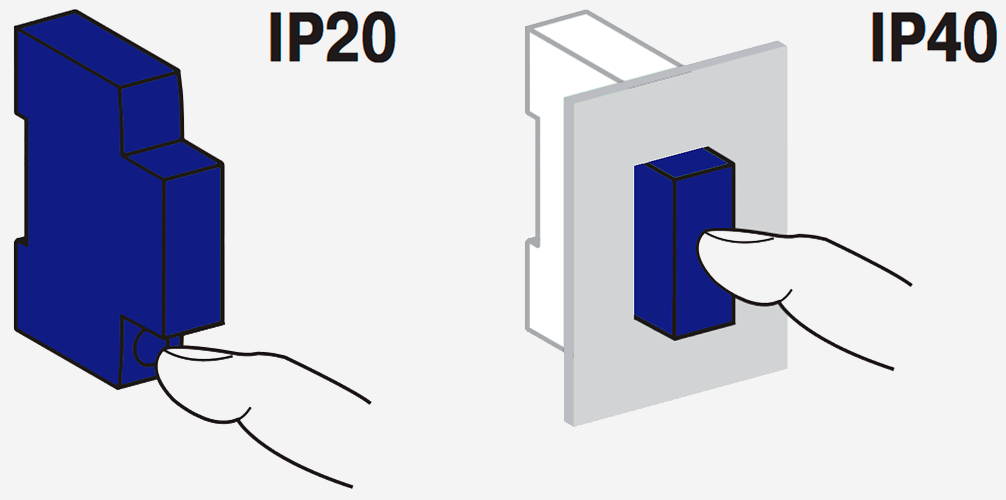

  • Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
  • Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
  • Относительная влажность воздуха: до 80 % (при 250 0C);
  • Рабочее положение в пространстве: произвольное;
  • Режим работы: круглосуточный;

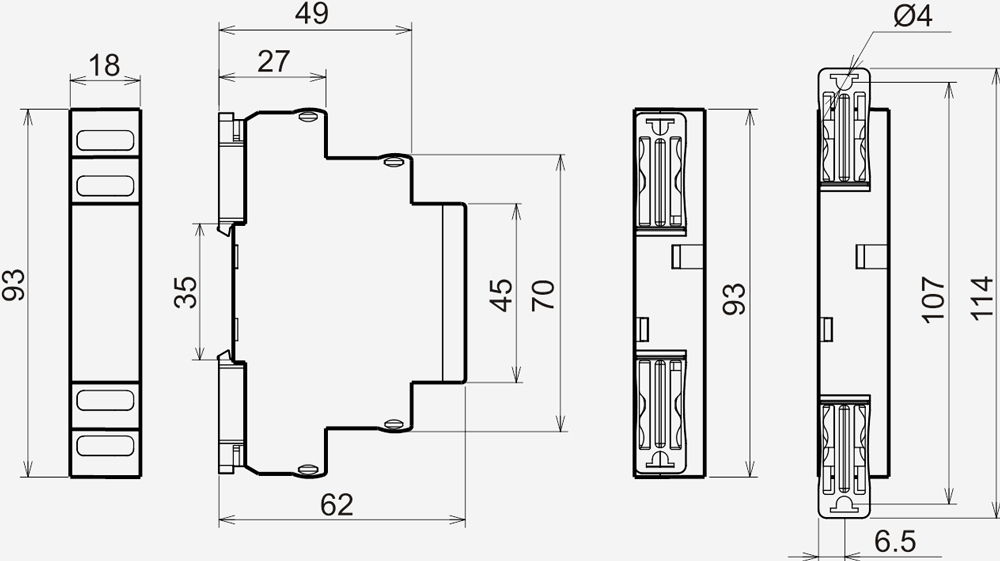

  • Габаритные размеры: 18х93х62 мм;
  • Масса: 0,08 кг
