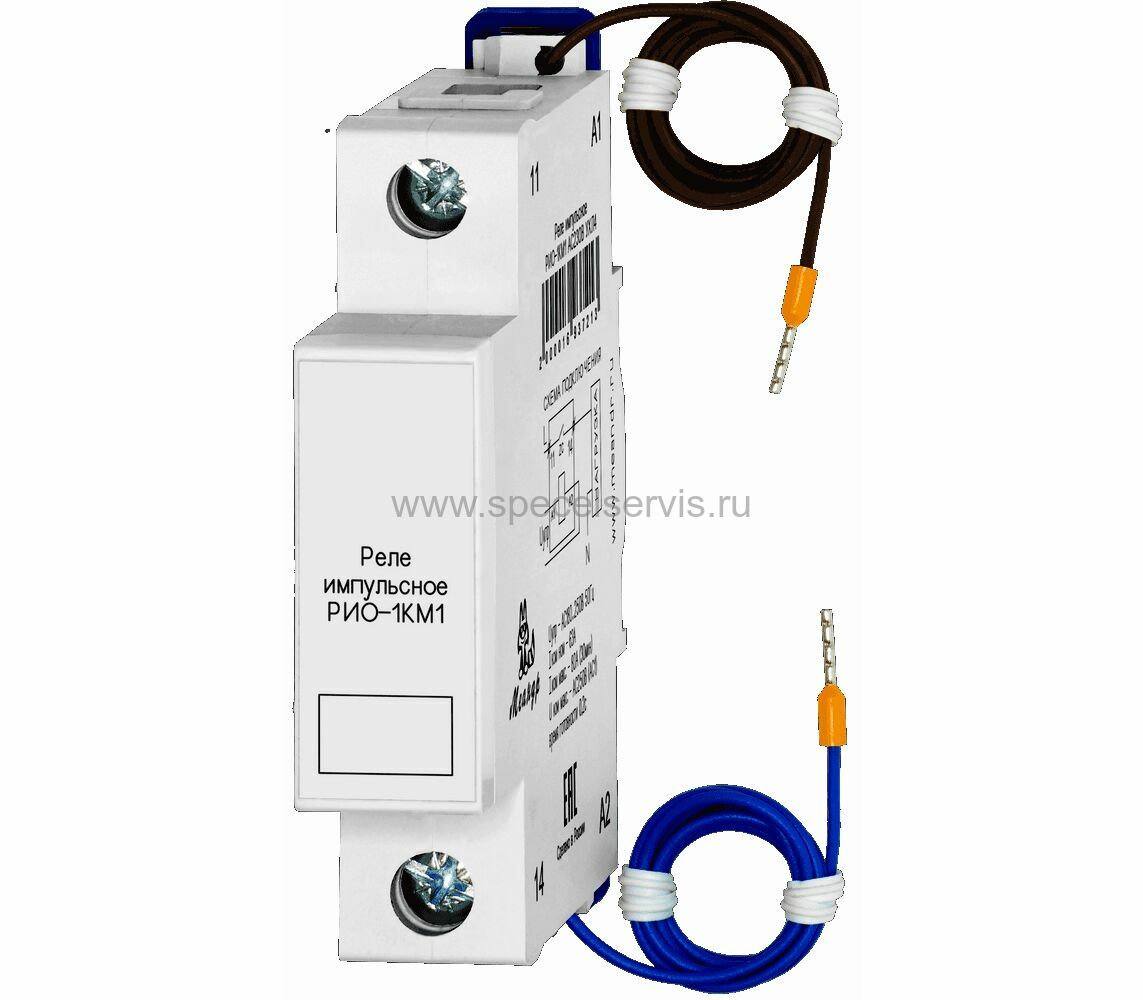

РИО-1КМ1 AC230В УХЛ4 – Описание
Особенности:
- Ток коммутации до 63А
- Включение контакта с применением технологии «zero sync»™
- Ширина 1 модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ:
Реле импульсное типов РИО-1КМ1, РИО-1КМ2 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путѐм подачи управляющего напряжения на выводы А1 и А2 контактора.
РАБОТА РЕЛЕ:
РИО-1КМ1 — При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся включенным. При следующей подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт размыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся выключенным.
Все модели реле замыкают контакт реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).
КОНСТРУКЦИЯ РЕЛЕ:
Контакторы выпускаются в унифицированном пластмассовом корпусе из не распространяющего горение полиамида (V0). Выводы управления выполнены в виде двух проводов НВ3-0,75 длиной 0,5 м. Вывод А1 коричневого цвета, вывод А2 синего цвета. Силовые клеммы с передним присоединением проводов коммутируемых электрических цепей туннельной конструкции обеспечивают надёжный зажим проводника сечением до 33 мм². Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ РМЭК 60715-2003).
ВНИМАНИЕ! В конструкции реле применено поляризованное реле. В случае высокой частоты подачи управляющего напряжения (более 2 раз в секунду) возможно нарушение диаграммы работы силовых контактов.
РИО-1КМ1 AC230В УХЛ4 – Характеристики
Технические характеристики:
- Диапазон напряжение питания: 184...253 В;
- Потребляемая мощность, не более: 0,5 Вт;
- Время во включенном состоянии: не ограничено;
- Время воздействия управляющего напряжения, не менее: 500 мс;
- Время включения, не более: 200 мс;
- Время выключения: 50...70 мс;
- Количество / Тип контактов: 1NO (Нормально Открытый);
- Номинальный ток нагрузки АС1 (активная, резистивная): 63 А;
- Номинальная коммутируемая мощность АС230В 50Гц (АС1 активная, резистивная): 14,5 кВт;
- Номинальный ток нагрузки АС3 (индуктивная, реактивная): 25 А;
- Максимальное коммутируемое напряжение: 400 В;
- Ток перегрузки / время воздействия без сваривания контактов: 2000/10 А/мс;
- Ток короткого замыкания без разрушения реле: 3000 А;
- Механическая износостойкость, не менее: 10 х 106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Частота коммутаций, не более: 1 цикл/сек;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2 (без образования конденсата);
- Температура эксплуатации (по исполнениям): -25…+55 (УХЛ4) °С / -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80 % (при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Сечение подключаемых проводников: 0,5...33 (20-2AWG) мм2;
- Габаритные размеры: 18 х 93 х 62 мм;
- Масса, не более: 0,2 кг
