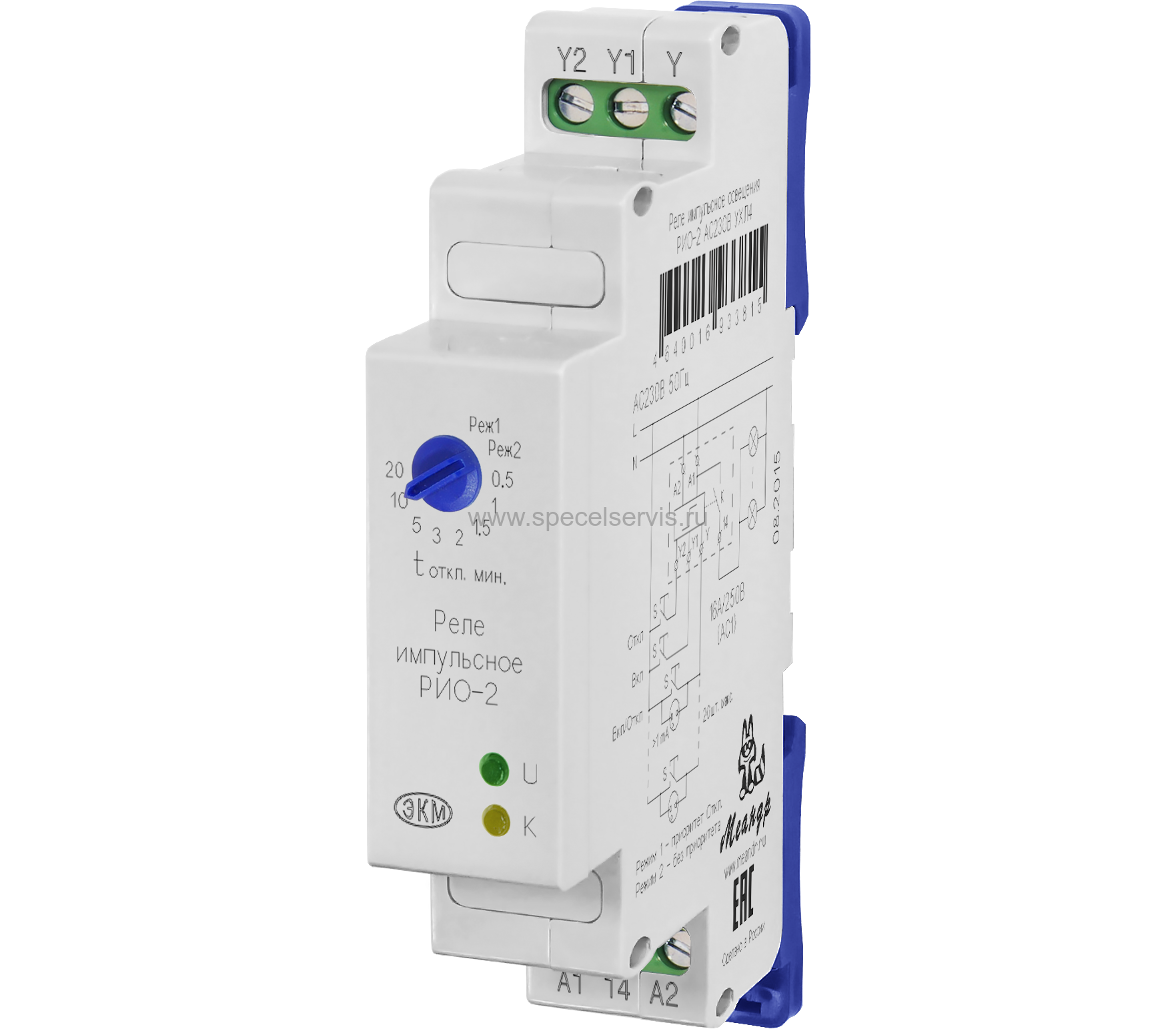

РИО-2 ACDC24B УХЛ4
Наведите на картинку для увеличения
РИО-2 ACDC24B УХЛ4 – Описание
Импульсное реле управления освещением РИО-2 (реле памяти)
Прибор серии РИО-2 предназначен для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяет формировать многоуровневые схемы управления освещением.
Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
Реле не требует оперативного питания. Питание осуществляется от сети освещения. Особенностью реле является использование технологии синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы.
ВНИМАНИЕ: Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
Технические параметры:
| Параметр | Ед. изм. | РИО-2 ACDC24В |
|
| Питание | В | ACDC24±10% |
|
| Минимальное время подачи сигнала управления, не менее | с | 0,3 | |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более | шт. | 20 | |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более | шт. | 5 | |
| Время задержки для режима автоматического выключателя, tоткл. | мин | 0,5, 1, 1.5, 2, 3, 5, 10, 20 | |
| Задержка срабатывания реле, не более | с | 0,25 | |
| Номинальное/максимальное коммутируемое напряжение | В | 250/440 | |
| Максимальный коммутируемый ток: АС250В(АС1)/DC30В(DC1) | А | 16 | |
| Максимальный коммутируемый ток (<4с при скважности 10) | А | 30 | |
| Максимальная нагрузка лампами накаливания | Вт | 2000 | |
| Максимальная нагрузка люминисцентными лампами (некомпенсированная) cosφ=0,5 | шт. | 25х36Вт/13х65Вт | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | |
| Минимальная коммутируемая мощность (100В/5мA) | мВт | 500 | |
| Механическая износостойкость, не менее | циклов | 10х106 | |
| Электрическая износостойкость, не менее | циклов | 100000 | |
| Электрическая прочность (питание-контакты) (50Гц - 1мин) | В | АС2000 | |
| Максимальная частота коммутаций, не более | комм./ч | 600 | |
| Количество и тип контактов |
| 1 замыкающий | |
| Диапазон рабочих температур | ℃ | -25…+55 | |
| Температура хранения | ℃ | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
| УХЛ4 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
| IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 | |
| Относительная влажность воздуха | % | до 80 (при 250С) | |
| Рабочее положение в пространстве |
| произвольное | |
| Режим работы |
| круглосуточный | |

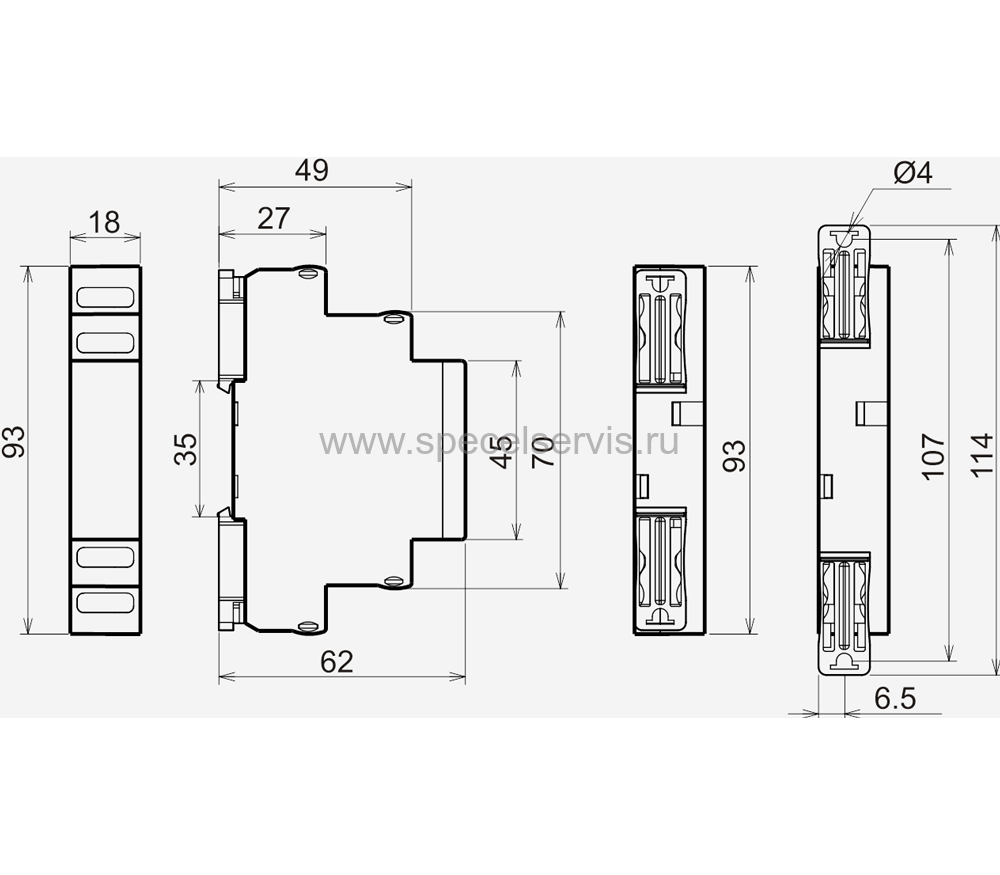

| Габаритные размеры | мм | 18х93х62 | |
| Масса | кг | 0,08 |
