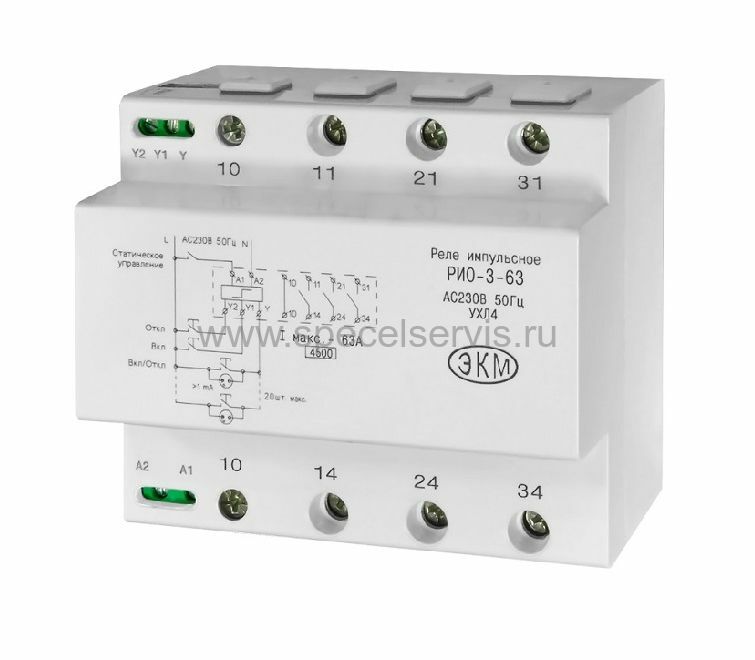

РИО-3-63 АС230B УХЛ4
Наведите на картинку для увеличения
РИО-3-63 АС230B УХЛ4 – Описание
Реле импульсное РИО-3-63
- 4 входа управления
- Сквозной нулевой проводник N для удобства монтажа
- 3 независимых замыкающих контакта
- Максимальный ток коммутации 3x63А
- вход статического управления (вкл реле при наличии напряжения на входе) - позволяет применять реле в качестве трёхфазного контактора
- вход вкл/выкл - каждое нажатие кнопки на этом входе меняет состояние реле на противоположное
- вход включения
- вход выключения
- возможна организация совместной схемы управления с импульсными реле РИО-1 и РИО-2
НАЗНАЧЕНИЕ РЕЛЕ
Реле импульсное РИО-3-63 предназначено для дистанционного включения/выключения 3-х однофазных нагрузок или одной трёхфазной. Позволяет организовать управление освещением в цехе, на складе и др. больших помещениях, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать нагрузку (освещение), в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование развязывающих диодов (например блока диодов МД-3) позволяет строить многоуровневые схемы управления освещением (аналогично РИО-1 и РИО-2).
Возможно применение в качестве трёхфазного пускателя для включения/выключения различных трёхфазных нагрузок.
Реле выпускаются в пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция силовых клемм обеспечивает зажим проводов сечением до 25мм2.Конструкция клемм управления - до 2,5мм2. Для удобства монтажа трёхфазных кабелей предусмотрена транзитная шина (контакты 10-10) для нулевого провода (не коммутируется).
Возможно применение в качестве трёхфазного пускателя для включения/выключения различных трёхфазных нагрузок.
Реле выпускаются в пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция силовых клемм обеспечивает зажим проводов сечением до 25мм2.Конструкция клемм управления - до 2,5мм2. Для удобства монтажа трёхфазных кабелей предусмотрена транзитная шина (контакты 10-10) для нулевого провода (не коммутируется).
Реле не требует оперативного питания. Питание осуществляется от цепей управления.
ВНИМАНИЕ! Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
Модель | Ед.изм. | РИО-3-63 |
Напряжение питания | В | АС160-250 |
Минимальное время подачи сигнала управления, не менее | с | 0,3 |
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более | шт. | 20 |
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более | шт. | 5 |
Задержка срабатывания реле, не более | с | 0,25 |
Номинальное/максимальное коммутируемое напряжение | В | 250/400 |
Максимальный коммутируемый ток по каждому каналу при активной нагрузке: АС250В(АС1)/DC30В(DC1) | А | 63 |
Максимальный коммутируемый ток (<4с при скважности 10) | А | 100 |
Максимальная нагрузка лампами накаливания | Вт | 3х4000 |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) | ВА | 3х15700 |
Минимальная коммутируемая мощность (100В/5мA) | мВт | 500 |
Механическая износостойкость, не менее | циклов | 5х105 |
Электрическая износостойкость, не менее | циклов | 10000 |
Электрическая прочность (питание-контакты) (50Гц - 1мин) | В | АС2000 |
Максимальная частота коммутаций, не более | комм./ч | 500 |
Количество и тип контактов | 3 замыкающих | |
Диапазон рабочих температур | 0С | -25…+55 |
Температура хранения | 0С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 и УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Относительная влажность воздуха | % | до 80 (при 250С) |
Рабочее положение в пространстве | произвольное | |
Режим работы | круглосуточный | |

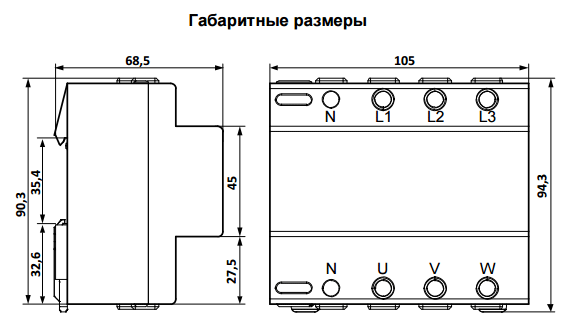

Габаритные размеры | мм | 105х63х94 |
Масса | кг | 0,45 |
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 | ?џ?Ђ?? ?????Ѓ?‚?ѓ???»?µ?????? ???????°?????‹ ?ѓ???Ђ?°???»?µ?????Џ ???° ???…???? «Y1»(?’???».) ???????‚?°???‚?‹ ?Ђ?µ?»?µ ?·?°???‹???°?Ћ?‚?Ѓ?Џ. ?џ?Ђ?? ?????Ѓ?‚?ѓ???»?µ?????? ???????°?????‹ ?ѓ???Ђ?°???»?µ?????Џ ???° ???…???? «Y2» (?ћ?‚???».) ???????‚?°???‚?‹ - ?Ђ?°?·???‹???°?Ћ?‚?Ѓ?Џ. ?џ?Ђ?? ?????Ѓ?‚?ѓ???»?µ?????? ???????°?????‹ ?ѓ???Ђ?°???»?µ?????Џ ???° ???…???? «Y» (?’???»./?ћ?‚???».) ?Ѓ???Ѓ?‚???Џ?????µ ???????‚?°???‚???? ?Ђ?µ?»?µ ???µ???Џ?µ?‚?Ѓ?Џ ???° ???Ђ???‚???????????»???¶?????µ. ?џ?Ђ?? ???????°?‡?? ???°???Ђ?Џ?¶?µ?????Џ ???° ???…???? ?ђ1 - ?Ђ?µ?»?µ ?????»?Ћ?‡?°?µ?‚?Ѓ?Џ, ???Ђ?? ?Ѓ???Џ?‚???? ???°???Ђ?Џ?¶?µ?????Џ - ?Ђ?µ?»?µ ???‹???»?Ћ?‡?°?µ?‚?Ѓ?Џ, ???????‚?°???‚?‹ ?Ђ?°?·???‹???°?Ћ?‚?Ѓ?Џ |
