РВЦ-1М ACDC24В/АС230В УХЛ2
Наведите на картинку для увеличения
РВЦ-1М ACDC24В/АС230В УХЛ2 – Описание
Реле времени РВЦ-1М в ультратонком корпусе 13мм
- Циклическое реле времени с раздельной регулировкой времени импульса и паузы
- Диапазон выдержки времени от 1с до 30ч
- Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей
- 4 диаграммы работы
- 1 переключающая группа контактов 5А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-1М предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: поворотный переключатель установки выдержки времени паузы «tпаузы», поворотный переключатель установки выдержки времени импульса «tимпульса», жёлтый индикатор срабатывания встроенного реле «

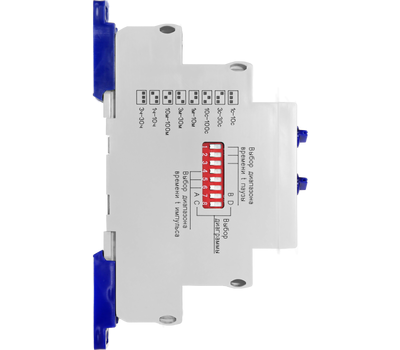

», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).
», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).РАБОТА РЕЛЕ
Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) устанавливается поворотным переключателем «tпаузы» в пересчёте на временной диапазон выбранный DIP- переключателем. Требуемая выдержка импульса (tи) устанавливается поворотным переключателем «tимпульса» в пересчёте на временной диапазон выбранный DIP-переключателем.
Диаграмма работы реле устанавливается с помощью DIP-переключателя.
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
В обесточенном состоянии замкнуты контакты 15-16 и. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор «» при этом замыкаются контакты 15-18.
В обесточенном состоянии замкнуты контакты 15-16 и. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор «
» при этом замыкаются контакты 15-18.
|
Параметр
|
Ед. изм.
|
Значение
|
|||
|
Напряжение питания
|
В
|
АСDC24/AC230
|
|||
|
Диапазоны выдержки времени импульса и паузы
|
|
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-
10ч, 3-30ч |
|||
|
Погрешность установки выдержки времени, не более
|
%
|
10
|
|||
|
Погрешность отсчета выдержки времени, не более
|
%
|
2
|
|||
|
Время повторной готовности, не более
|
с
|
0,1
|
|||
|
Время воздействия управляющего сигнала, не менее
|
с
|
0,05
|
|||
|
Диаграммы работы
|
|
7, 8, 9 и 10
|
|||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|||
|
Максимальное напряжение
|
В
|
400
|
|||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
|||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
AC2000 (50Гц - 1мин)
|
|||
|
Потребляемая мощность, не более
|
ВА
|
2
|
|||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
|
Количество и тип контактов
|
|
1 переключающая группа
|
|||
|
Диапазон рабочих температур (по исполнениям)
|
0С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||
|
Температура хранения
|
0С
|
-40 ... +70
|
|||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
|||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4 и УХЛ2
|
|||
|
Степень защиты по корпусу/по клеммам
|
|
IP40/IP20
|
|||
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|||
|
Высота над уровнем моря
|
м
|
до 2000
|
|||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||
|
Режим работы
|
|
круглосуточный
|
|||
|

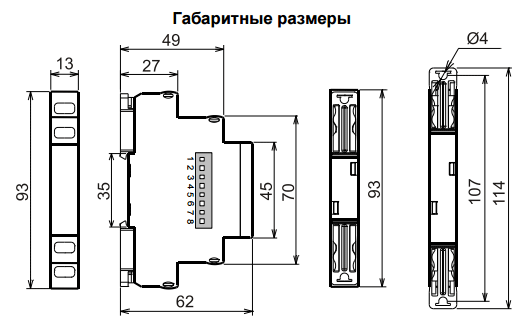

Габаритные размеры
|
мм
|
13х93х62
|
|||
|
Масса не более
|
кг
|
0,065
|
|||
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.
|
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.
|
 |
Циклическое реле с однократным циклом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
|
 |
Циклическое реле с однократным циклом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается. |
