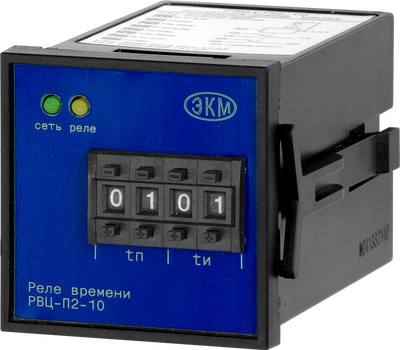

РВЦ-П2-10 ACDC24-240В УХЛ4
Наведите на картинку для увеличения
РВЦ-П2-10 ACDC24-240В УХЛ4 – Описание
Реле времени РВЦ-П2-10 щитовой корпус УХЛ4
- Циклическое реле с раздельной регулировкой времени импульса и паузы
- Диапазон выдержки времени от 0,1с до 99ч
- 4 диаграммы работы
- 2 переключающие группы контактов 5А/250В
- Индикатор наличия питания и состояния встроенного реле
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-П2-10 предназначено для коммутации электрических цепей в циклическом режиме с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ РЕЛЕ
Выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью съёмных зажимов. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени паузы tп(установка значений единиц 0-9 и десятков 0-9), два кнопочных переключателя установки выдержки времени импульса tи(установка значений единиц 0-9 и десятков 0-9), зелёный индикатор включения напряжения питания «сеть», жёлтый индикатор срабатывания встроенного исполнительного реле «реле». На задней стенке расположен блок из восьми DIP - переключатель «Функция/Множитель» для выбора диаграммы работы и установки диапазона времени.
РАБОТА РЕЛЕ
Имеет 8 диапазонов выдержки времени паузы и 8 диапазонов выдержки времени импульса. Выдержка времени «tп» определяется умножением значения, установленного на переключателях «единицы» и «десятки» паузы, на множитель выбранного диапазона (переключатели 1, 2, 3 - множитель паузы). Временная выдержка tиопределяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки» импульса, на множитель выбранного диапазона (переключатели 4, 5, 6 - множитель импульса). Диаграмма работы реле определяется положением переключателей 7 и 8. В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
Значения на переключателях «ед» и «дес», можно изменять при поданном питании на реле.
Напряжение питания подаётся на клеммы «+А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1». В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «сеть» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «сеть» мигает. При включении исполнительного реле загорается жёлтый индикатор «реле» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
|
Параметр
|
Ед.изм.
|
РВЦ-П2-10
|
|
Напряжение питания
|
В
|
АСDC24-240
|
|
Диапазон выдержки времени паузы и импульса
|
|
0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч
|
|
Погрешность отсчёта выдержки времени, не более
|
%
|
5
|
|
Время готовности, не более
|
с
|
0,15
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
Время воздействия управляющего сигнала, не менее
|
|
0,05
|
|
Диаграммы работы
|
|
7,8.9 и 10
|
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
| Потребляемая мощность, не более | ВА | 2 |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур
|
0С
|
-25...+55
|
|
Температура хранения
|
0С
|
-40...+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 25%)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
48х48х90
|
|
Масса, не более
|
кг
|
0,15
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
| Диаграммы работы | Описание работы |

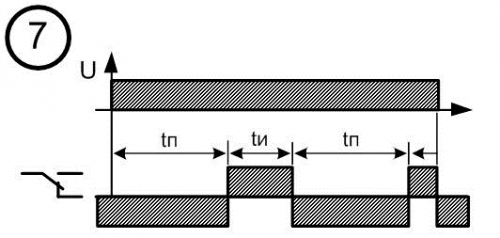

 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания. |
 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания. |
 | Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. |

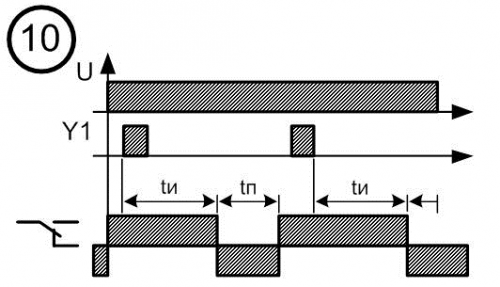

 | Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается. |
