РВЦ-П2-22 ACDC24В/АС230В УХЛ4
Наведите на картинку для увеличения
РВЦ-П2-22 ACDC24В/АС230В УХЛ4 – Описание
Реле времени РВЦ-П2-22 циклическое
- Циклическое реле времени с раздельной регулировкой времени импульса и паузы
- Диапазон выдержки времени от 0,1с до 99ч
- Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей
- 4 диаграммы работы
- 2 переключающие группы контактов 5А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 22мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-П2-22 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ

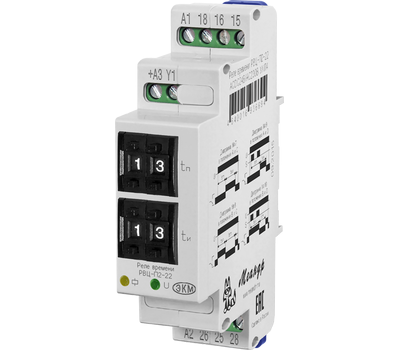

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: кнопочный переключателя установки выдержки времени паузы tп(установка значений десятков 0-9 и единиц 0-9), кнопочный переключателя установки выдержки времени импульса tи(установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле «
». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4).
РАБОТА РЕЛЕ
Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса.
Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.

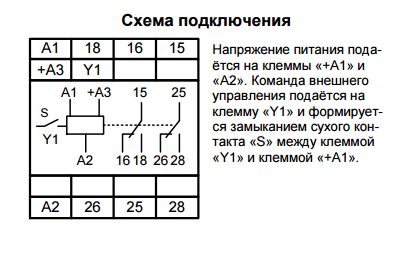

В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении встроенного реле включается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
| Параметр | Ед.изм. | Значение |
|
Напряжение питания
|
В | АСDC24±10%, AC230±10% |
| Диапазоны выдержки времени импульса и паузы | 0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч | |
|
Погрешность отсчета выдержки времени, не более
|
% |
2
|
|
Время готовности, не более
|
с |
0,15
|
|
Время повторной готовности, не более
|
с |
0,1
|
|
Время воздействия управляющего сигнала, не менее
|
с |
0,05
|
| Диаграммы работы | 7, 8, 9 ,10 | |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт |
1250/150
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В |
АС2000 (50Гц - 1мин)
|
| Потребляемая мощность, не более | ВА | 2 |
|
Механическая износостойкость, не менее
|
циклов |
10х106
|
|
Электрическая износостойкость, не менее
|
циклов |
100000
|
| Количество и тип контактов | 2 переключающие группы | |
|
Диапазон рабочих температур
|
0С |
-10....+55
|
|
Температура хранения
|
0С |
-40...+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2-+А3) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Степень защиты реле по корпусу / по клеммам | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
% |
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м |
до 2000
|
|
Рабочее положение в пространстве
|
произвольное
|
|
|
Режим работы
|
непрерывный
|
|
|

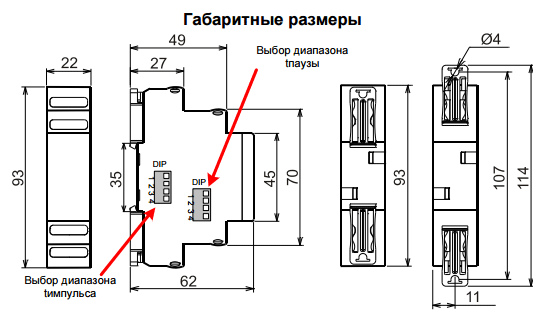

Габаритные размеры
|
мм |
22х93х62
|
|
Масса
|
кг |
0,09
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания. |
 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания. |
 | Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. |
 | Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается. |
