РВО-083 ACDC24-240В УХЛ4 – Описание

Реле времени РВО-083 с двумя управляющими контактами

Диапазон выдержки времени от 0,01с до 999ч
Установка выдержки времени тремя поворотными переключателями
13 диаграмм работы
2 переключающие группы контактов 8А/250В
Функция счётчика импульсов
Индикатор наличия питания и состояния встроенного реле

НАЗНАЧЕНИЕ РЕЛЕ

Реле времени РВО-083 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы. Реле применяется в системах автоматики, как комплектующее изделие.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: три поворотных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), поворотный переключатель множитель, поворотный переключатель выбора диаграммы работы, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ

Реле не требует оперативного питания, питается от контролируемой сети. Подключение питания производится к клеммам «+А1» и «А2». При использовании реле в цепях постоянного тока +U_пит подключается к клемме «+А1».

Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного переключателями «ЕД.», «ДЕС.» и «СОТ.» на коэффициент устанавливаемый переключателем «МНОЖ.».

Переключатель «множитель» имеет три дополнительных положения:

«5» реле работает по диаграмме №5 - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни».
«6» реле работает по диаграмме №6 - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни».
«30» реле работает по диаграмме №30 - время t определяются путём умножения числового значения, установленного переключателями «единицы», «десятки» и «сотни» только на коэффициент 0,1с.

Диаграмма работы реле выбирается с помощью переключателя «диаграмма». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«8»-«9»-«19»-«20»-«21»-«22» и определяет номер диаграммы работы реле. Если переключатель «множитель» установлен в одно из трёх положений «5», «6» или «30» переключатель «диаграмма» не определяет номер диаграммы.

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.

Значения на переключателях «ед», «дес» и «сот», можно изменять при поданном питании на реле.
Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1». Команда на сброс счётчика (диаграммы 5 и 6) подаётся на клемму «Y2» и формируется замыканием сухого контакта S между клеммой «Y2» и клеммой «+А1». В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени или счета импульсов зелёный индикатор «U» мигает. При включении реле загорается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

РВО-083 ACDC24-240В УХЛ4 Реле времени однокомандные (рис.2)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-083
Параметр	Ед.изм.	РВО-083
Напряжение питания	В	АСDC24-240±10%
Диапазоны выдержки времени		0,01 - 9,99с, 0,1 - 99,9c, 1 - 999c, 0,1 - 99,9мин, 1 - 999мин, 0,1 - 99,9ч, 1 - 999ч
Погрешность установки выдержки времени, не более	%	10
Погрешность отсчёта выдержки времени, не более	%	2
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Время воздействия управляющего сигнала, не менее	с	0,05
Диаграммы работы		1, 2, 3, 4, 8, 9, 19, 20, 21, 22
Дополнительная диаграмма (диапазон времени 0,1с-99,9с)		30
Диаграммы счетчика импульсов (диапазон счета 1-999 имп.)		5 и 6
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1мин)
Потребляемая мощность, не более	ВА	2
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	⁰С	-25…+55
Температура хранения	⁰С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25⁰С)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	35х90х63
Масса	кг	0,1

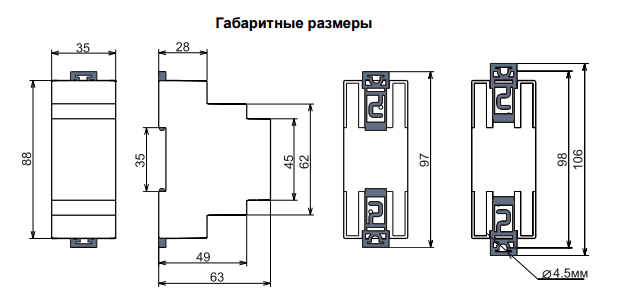

РВО-083 ACDC24-240В УХЛ4 Реле времени однокомандные (рис.3)

ДИАГРАММЫ РАБОТЫ РЕЛЕ

	Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.
	Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).
	Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
	Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.

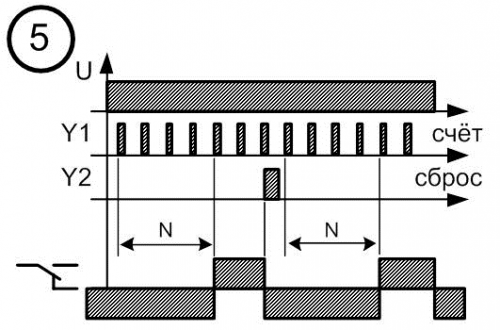

	Счёт импульсов до заданного значения N и по окончании счета, включение реле на заданное время t=0,1с. Обнуление счётчика и сброс реле в исходное состояние (реле отключено) осуществляется по команде сброс (Y2).

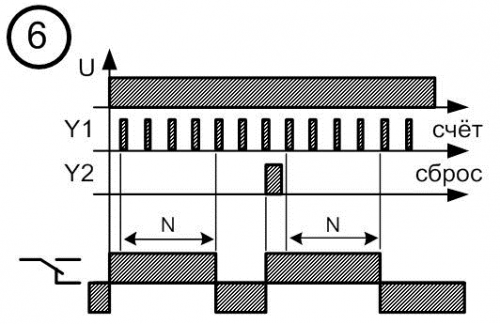

	Реле включается одновременно с включением питания. Счёт импульсов до значения N и по окончании счёта отключение реле на фиксированное время t=0,1с. Обнуление счётчика и включение реле осуществляется по команде сброс (Y2).
	Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени t_и, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени t_п. Цикл повторяется до снятия напряжения питания.
	Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени t_п, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени t_и, после отработки времени импульса исполнительное реле выключается.

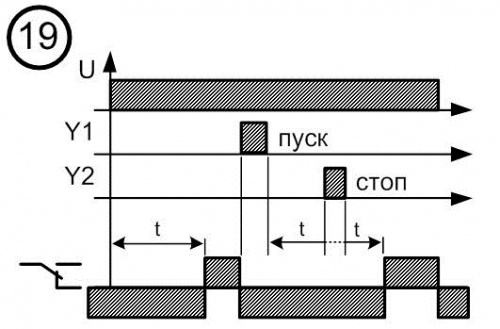

	При подаче питания начинается отсчёт заданного времени. По окончании времени реле включается. При замыкании контакта сброс реле выключается. При размыкании контакта сброс начинается отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт времени останавливается. При размыкании контакта стоп, отсчёт времени продолжается. По окончании отсчёта времени реле включается.

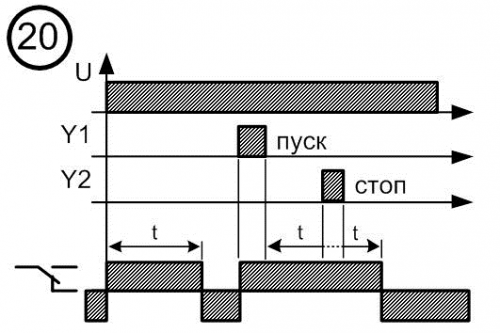

	При подаче питания реле включается и начинается отсчёт заданного времени. По окончании времени реле выключается. При замыкании контакта сброс реле включается. При размыкании контакта сброс начинается отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт времени останавливается. При размыкании контакта стоп, отсчёт времени продолжается. По окончании отсчёта времени реле выключается.
	При подаче питания реле выключено. Отсчёт заданного времени начинается при замыкания управляющего контакта. После отсчёта заданного времени реле включается. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле — очередная команда внешнего запуска или при выключении питания.

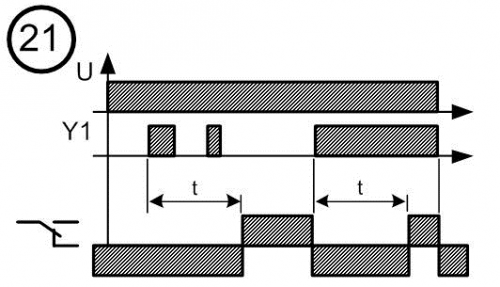

	При подаче питания реле выключено. Включение реле и отсчёт заданного времени начинается при замыкания управляющего контакта. После отсчёта заданного времени реле выключается. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле — после отсчёта заданного времени или при выключении питания.

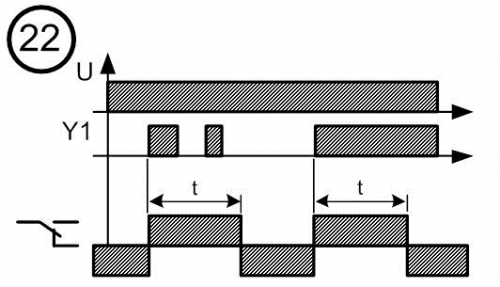

	При подаче команды внешнего запуска начинается отсчёт заданной выдержки времени. Если длительность команды внешнего запуска меньше установленного времени, отсчёт времени будет прерван и реле будет отключено. Если длительность будет больше, то через заданное время реле включится. После снятия команды внешнего запуска вновь начинается отсчёт заданного времени, после чего происходит отключение реле. Интервал между двумя командами внешнего запуска должен превышать значение заданного времени, в противном случае отсчёт прекратится и реле останется включённым.
