РВО-15 AC400В УХЛ4

Особенности:

• Диапазон выдержки времени от 0,1 с до 99 ч
• Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей и DIP переключателем
• Две диаграммы работы
• 2 переключающие группы 8 А/250 В
• Индикатор состояния встроенного реле, индикатор наличия питания
• Корпус шириной 1 модуль (18 мм)

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле времени РВО-15 (далее реле) предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

 КОНСТРУКЦИЯ РЕЛЕ:

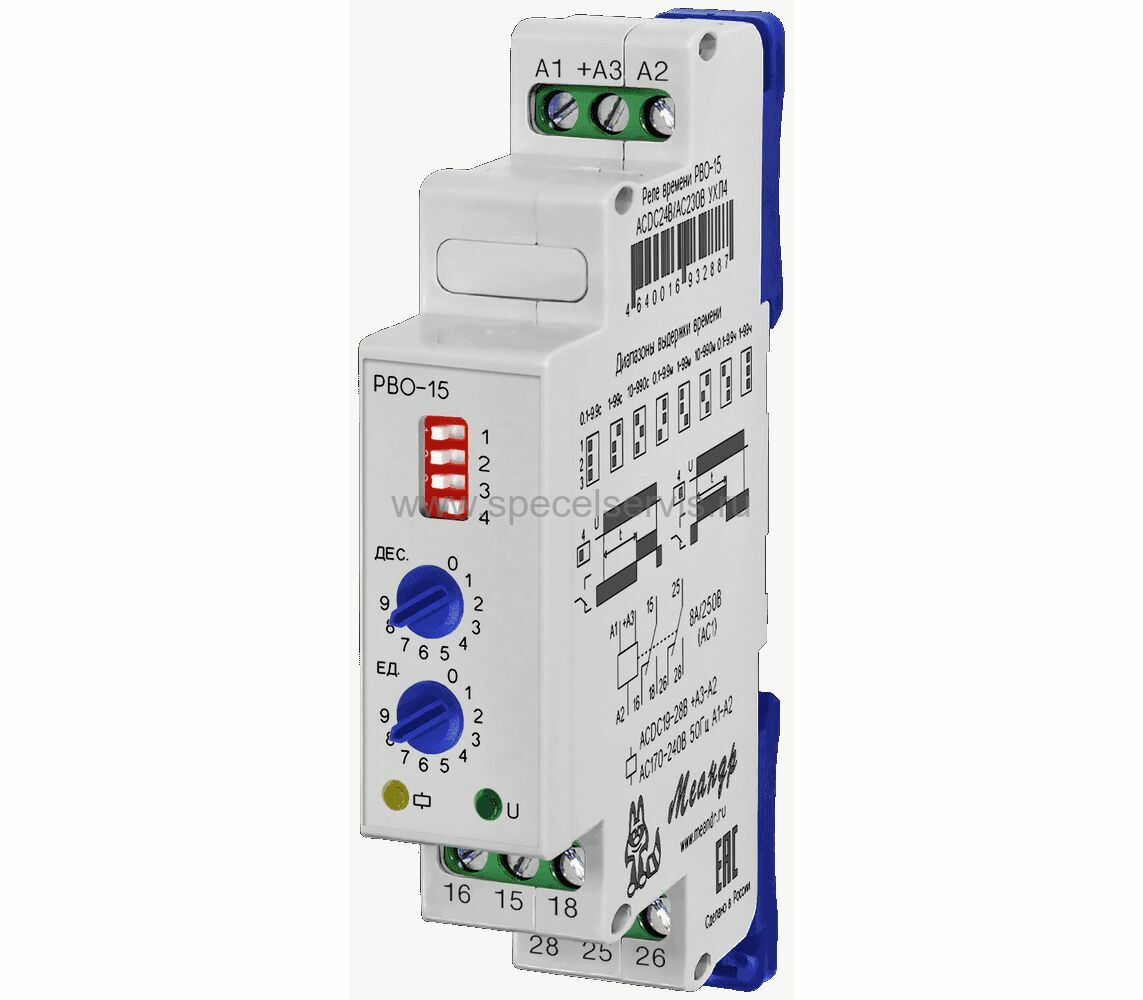

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

 РАБОТА РЕЛЕ:

 Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.».

  ВНИМАНИЕ:  Для изменения диапазона выдержки времени реле необходимо выключить.
