РВО-П2-15 AC230В УХЛ4

Особенности:

• Диапазон выдержки времени от 0,1 с до 99 ч
• Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей
• 2 диаграммы работы

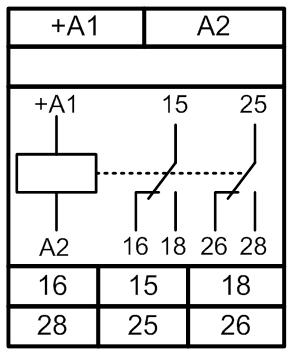

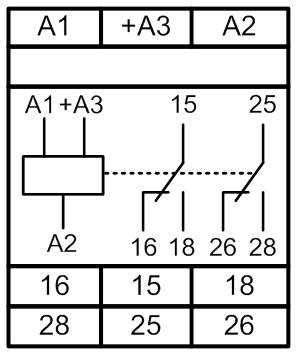

• 2 переключающие группы контактов 8 А/250 В
• Индикатор наличия питания и состояния встроенного реле
• Корпус шириной 18 мм

НАЗНАЧЕНИЕ РЕЛЕ:

 Реле времени РВО-П2-15  предназначено для выдачи команд в цепи схем управления через контакты  реле после  отработки установленной выдержки времени по заданному  алгоритму  работы.

 КОНСТРУКЦИЯ РЕЛЕ:

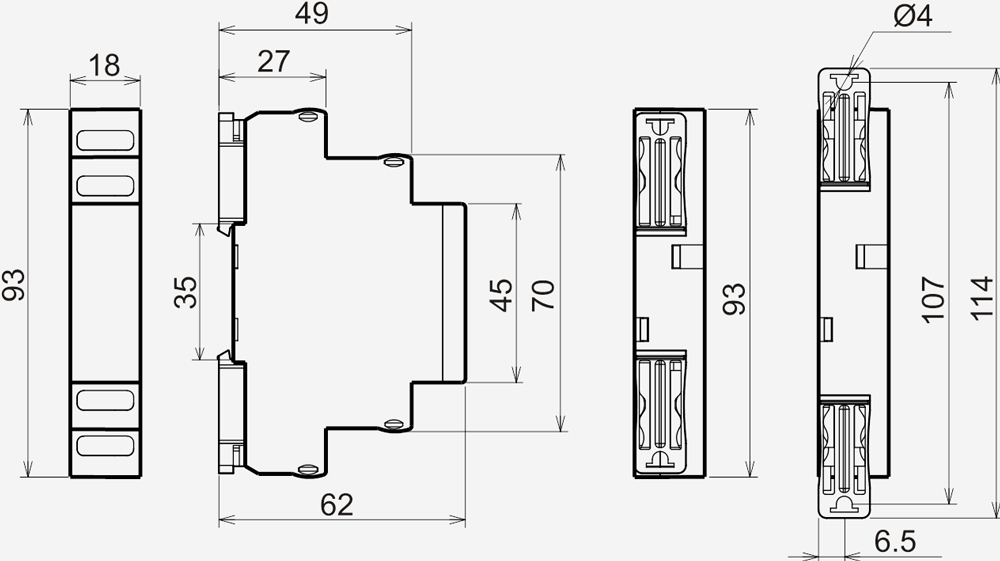

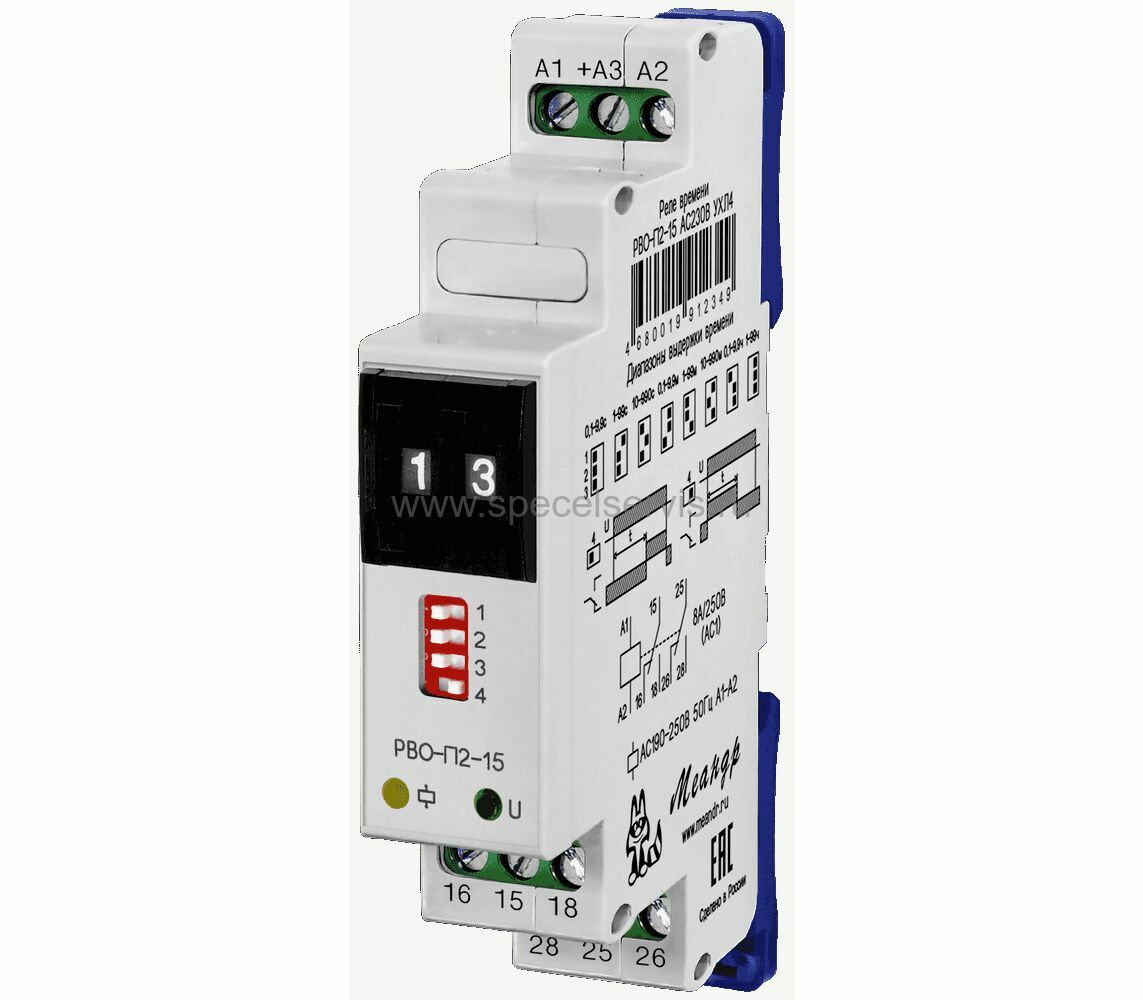

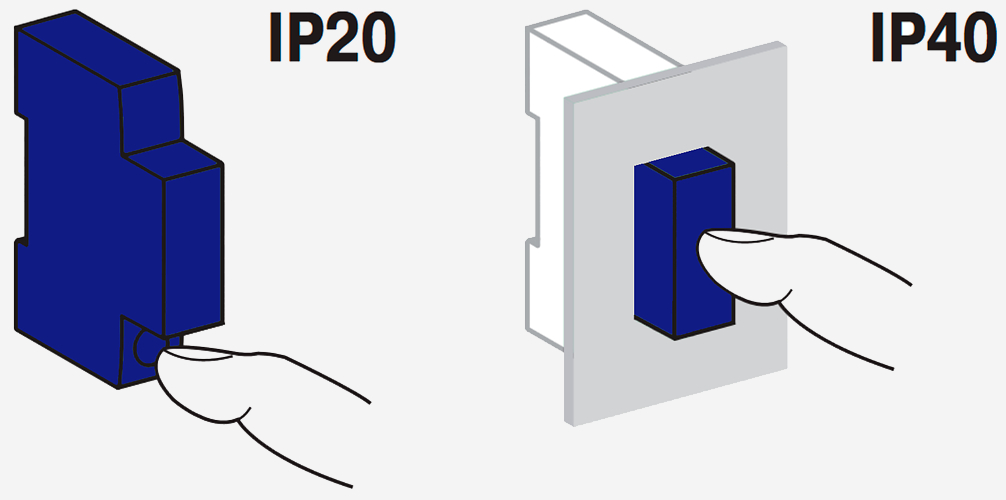

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5 мм². На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (первый – «десятки 0-9», второй «единицы 0-9»), поворотный переключатель «множ.» для установки диапазона выдержки времени и диаграммы работы, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

 РАБОТА РЕЛЕ:

 Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели «1-3» в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается кнопочными переключателями, первая значащая цифра - переключателем десятков, вторая значащая цифра - переключателем единиц.

  ВНИМАНИЕ:  Для изменения диапазона выдержки времени реле необходимо выключить.
