РВО-П2-15 ACDC36В УХЛ4
Наведите на картинку для увеличения
РВО-П2-15 ACDC36В УХЛ4 – Описание
Реле времени РВО-П2-15 АСDC36В УХЛ4
Задержка на включение или отключение, дискретная установка, 2 переключающих контакта
Снято с производства. См. аналог РВО-15
- Диапазон выдержки времени от 0,1 с до 99ч
- Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей
- 2 диаграммы работы
- 2 переключающие группы контактов 8А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВО-П2-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

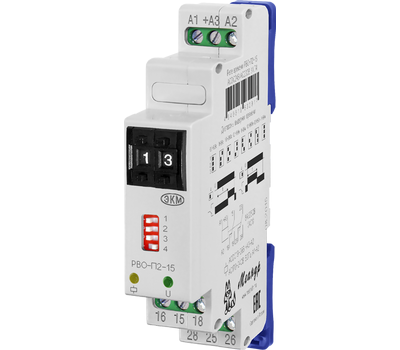

КОНСТРУКЦИЯ РЕЛЕ Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает над?жный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (первый – «десятки 0-9», второй «единицы 0-9»), поворотный переключатель «множ.» для установки диапазона выдержки времени и диаграммы работы, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

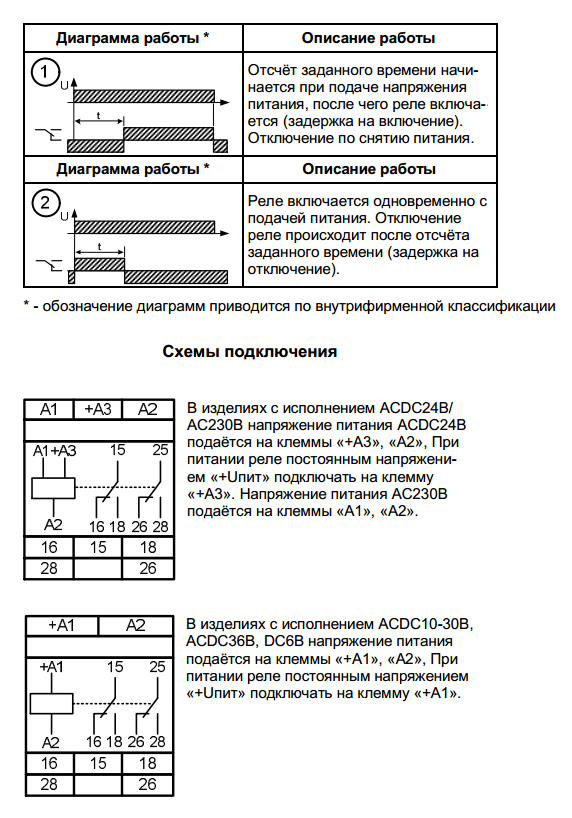

РАБОТА РЕЛЕ Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели «1-3» в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается кнопочными переключателями, первая значащая цифра - переключателем десятков, вторая значащая цифра - переключателем единиц.
ВНИМАНИЕ: Для изменения диапазона выдержки времени реле необходимо выключить.
| Параметр | Ед.из.м | ACDC10-30В | ACDC36В | ACDC24В/AC230В | DC6В |
| Напряжение питания | В | АСDC10-30 | АСDC36 ± 10% | ACDC24 ± 10% AC230 ± 10% | DC6 ± 10% |
| Диапазоны выдержек времени | 0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч | ||||
| Погрешность отсчета выдержки времени, не более | % | 2 | |||
| Время готовности, не более | с | 0,15 | |||
| Время повторной готовности, не более | с | 0,1 | |||
| Диаграммы работы | 1, 2 | ||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||
| Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1) / DC30В (DC1) | А | 8 | |||
| Максимальная коммутируемая мощность (АС1) | ВА/Вт | 2000/240 | |||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | В | АС2000В (50Гц - 1мин) | |||
| Потребляемая мощность, не более | ВА | 2 | |||
| Механическая износостойкость, не менее | циклов | 10х106 | |||
| Электрическая износостойкость, не менее | циклов | 100000 | |||
| Количество и тип контактов | 2 переключающие группы | ||||
| Диапазон рабочих температур | 0С | -10 ... +55 | |||
| Температура хранения | 0С | -40 ... +70 | |||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
| Относительная влажность воздуха | % | 80 (при 250С) | |||
| Высота над уровнем моря | м | до 2000 | |||
| Рабочее положение в пространстве | произвольное | ||||
| Режим работы | круглосуточный | ||||

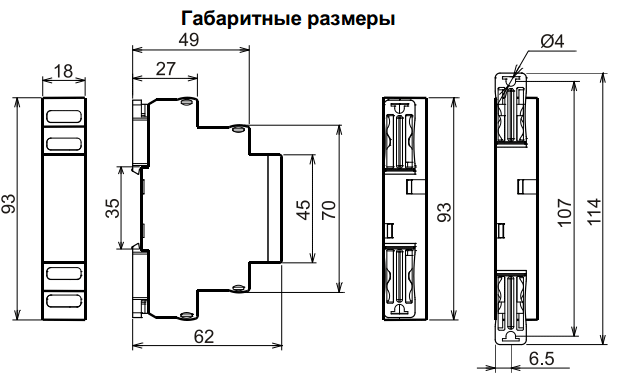

| Габаритные размеры | мм | 18х93х62 | |||
| Масса, не более | кг | 0,075 | |||
