РВО-П3-22 ACDC24B/AC230B УХЛ4

Реле времени РВО-П3-22

• Диапазон выдержки времени от 0,01 секунды до 166,5 часа.
• Установка выдержки времени осуществляется с помощью трех декадных кнопочных переключателей.
• 16 диаграмм работы.
• 2 переключающие группы контактов 8А/250В.
• Индикатор наличия питания и состояния встроенного реле.
• Корпус шириной 22 мм.

НАЗНАЧЕНИЕ РЕЛЕ

Однокомандное реле времени РВО-П3-22 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмами работы, определяемыми диаграммами представленными в таблице ниже.

КОНСТРУКЦИЯ РЕЛЕ

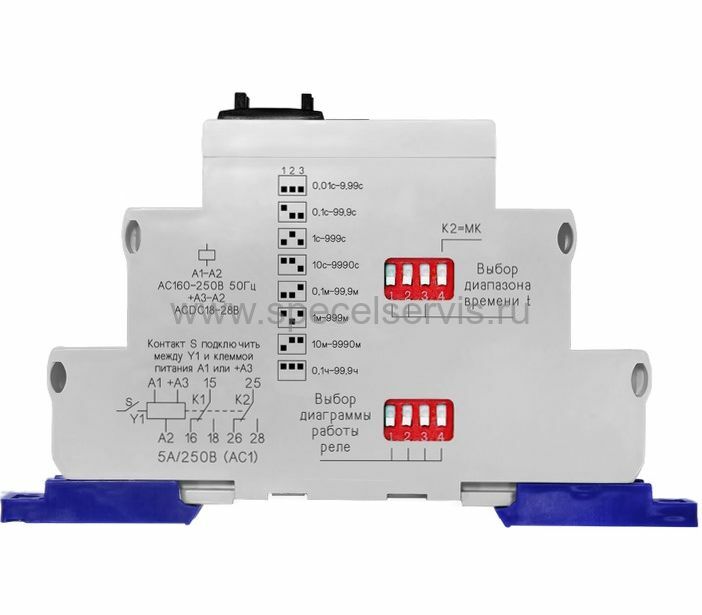

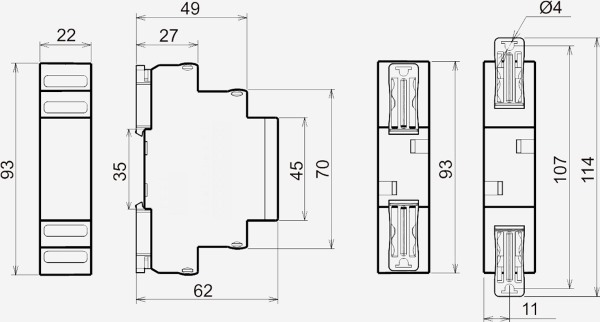

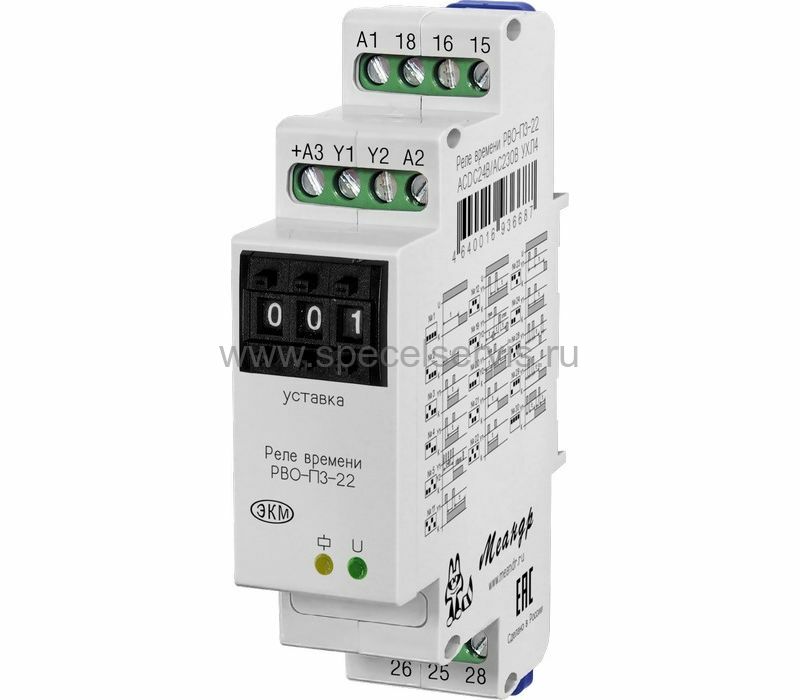

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм². На лицевой панели реле расположены: три дискретных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле. На левой боковой панели расположены два блока (по четыре в каждом) DIP-переключателей, для установки значения множителя времени задержки и выбора диаграммы работы реле.

РАБОТА РЕЛЕ

Реле имеет 8 диапазонов выдержки времени. Требуемая выдержка времени t определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни», на множитель диапазона определяемого положением DIP переключателей 1,2,3. DIP переключатель 4 служит для включения функции мгновенного контакта (МК) на группе 22-21-24 встроенного реле. Положение DIP переключателей для значения множитель показано в паспорте ниже.

Диаграмма работы реле определяется положением DIP переключателей 5,6,7,8. Описание работы, положение DIP переключателей и диаграммы работы представлены в таблице ниже.

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «ед», «дес» и «сот», можно изменять при поданном питании на реле.

Напряжение питания DC24В подаётся на клеммы «А3+» и «А2», напряжение питания АС230В подается на клеммы «А1» и «А2». Команды внешнего управления подаётся на клеммы «Y1», «Y2» и формируется замыканием сухих контактов «S1», «S2» между клеммами «Y1», «Y2» и клеммой «А3+». Схема подключения реле приведена ниже и на маркировке корпуса реле. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. Реле содержит два встроенных электромагнитных реле с контактными группами (12-11-14, 22-21-24). При положении DIP переключателя 4 в положении ОFF оба встроенных реле работают синхронно. При положении DIP переключателя 4 в положении ОN (функция МК) встроенное реле (контактная группа 12-11-14) работает по заданной диаграмме, а встроенное реле (контактная группа 22-21-24) работает по диаграмме МК. Жёлтый индикатор сигнализирует о включении встроенного реле (контактная группа 12-11-14).
